Name: Interrupteur à coupure en charge; rouge, jaune 3 pôles 16 mm² 63 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD34401TK13
Brand: Siemens
SKU: 1742969
Availability: BackOrder

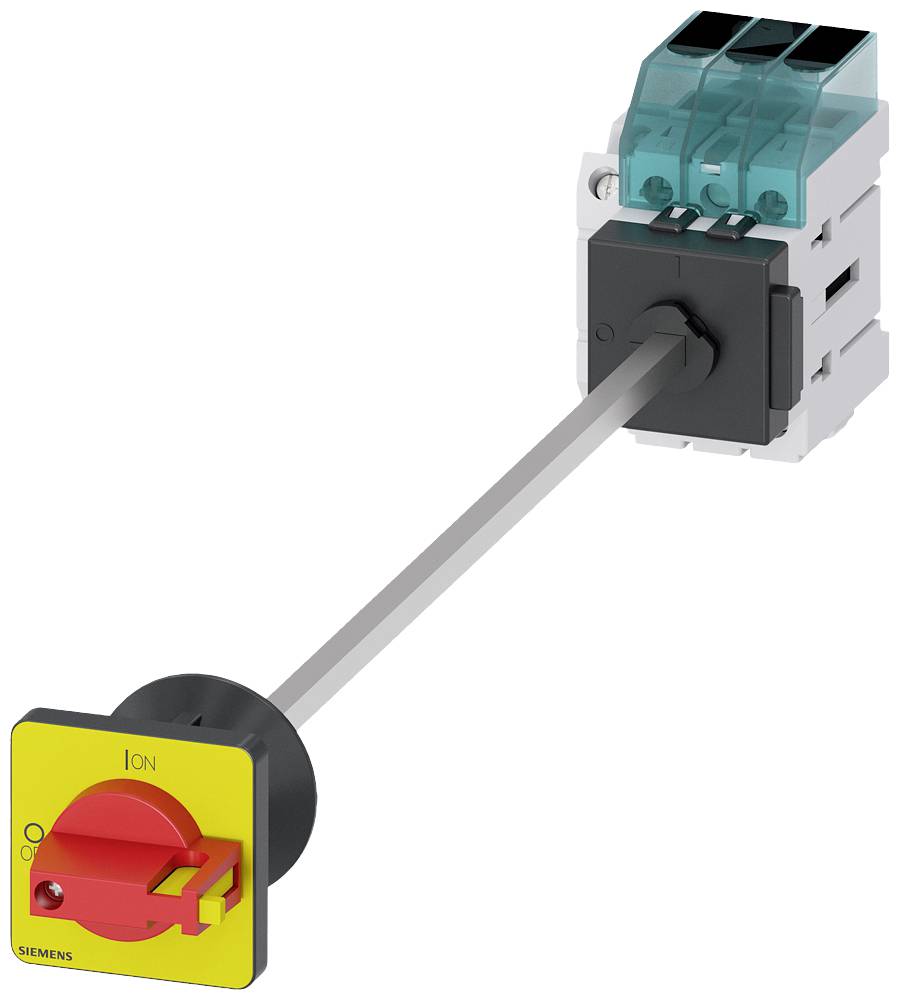

Un levier de commutation électrique avec un commutateur jaune et rouge indique les positions 'I' et 'O', relié à un module de fusible bleu.

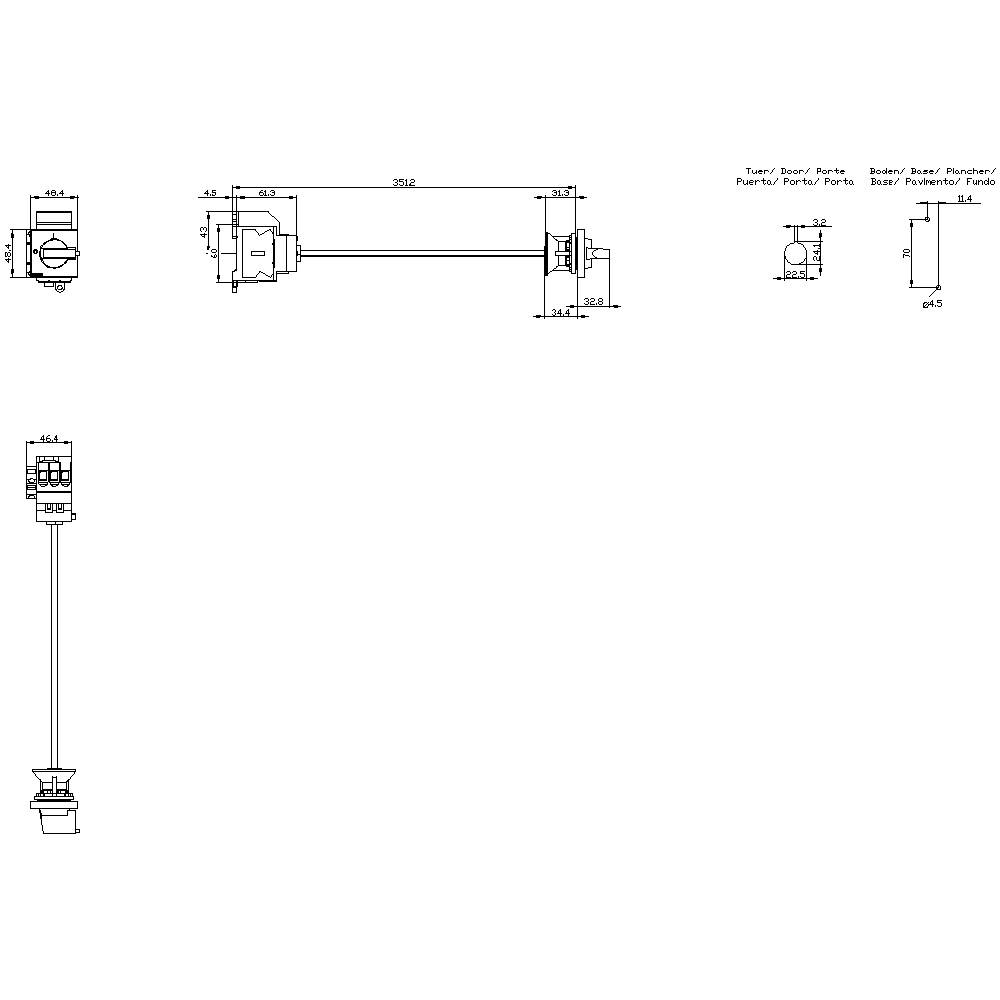

Dessin technique d'un moteur avec dimensions de longueur et de largeur, différentes vues et annotations relatives aux raccordements.

1/2

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Tension nominale

690 V/AC

Nombre de pôles

Courant nominal - arrondi

63 A

Type de contact

1 NO (T)

1 NF (R)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 79.95 / pièce(s))

CHF 79.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP65
Tension d'isolement : 690 V
Fréquence de fonctionnement : 50/60 Hz
Température ambiante : -25 °C à +55 °C
Résistance à la tension de choc : 6 kV
Durée de vie mécanique : 100000
Durée de vie électrique : 6000
Couleur de l'élément de commande : rouge
Puissance dissipée : 13,5 W

Type de produit: Interrupteur à coupure en charge;

Type de contact: 1 NO (T)
1 NF (R)

Alim.: 690 V/AC

Tension nominale: 690 V/AC

Couleur: rouge
jaune

Section: 16 mm²

Nombre de pôles: 3

Dim.: (l x H x P) 47 x 60 x 380 mm

Courant nominal: 63 A

Courant nominal - arrondi: 63 A

Modèle: Interrupteur d'arrêt d'urgence

Largeur: 47 mm

Hauteur: 60 mm

Profondeur: 380 mm

: 19 kW

: 1

: 1

: 63 A

: 3

: IP65

: 0

: 1

: VRAI

: FAUX

: Frame clamp

: VRAI

: Wing knob

: VRAI

: VRAI

: VRAI

: 22 kW

: 1 kA

: Red

: VRAI

: FAUX

: VRAI

: VRAI

: VRAI

: 690 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 63 A

: FAUX

: 43

: Other

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Querschnitt

Lasttrennschalter 3polig 16 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD30101TK05

Code produit :1744386

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Code produit :1744384

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

Lasttrennschalter 3polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD31101TK05

Code produit :1703073

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Code produit :1699137

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 32 A 1 Schließer, 1 Öffner 690 V/AC Leiter-Typ = L Siemens 3LD32101TK05

Code produit :1741547

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Code produit :1748476

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

Lasttrennschalter 3polig 16 mm² 40 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD33101TK05

Code produit :1741759

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Code produit :1741757

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 61.95^*

Lasttrennschalter 3polig 16 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD34101TK05

Code produit :1741792

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 63 A 690 V/AC Siemens 3LD34100TK05

Code produit :1748481

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 63.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1742969 Interrupteur à coupure en charge; rouge, jaune 3 pôles 16 mm² 63 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD34401TK13

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1742969 Interrupteur à coupure en charge; rouge, jaune 3 pôles 16 mm² 63 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD34401TK13

Description

Interrupteur de séparation de charge 3LD3, Iu 63 A Interrupteur principal 3 broches Puissance assignée à AC-23 A à 400V 22,0 kW Fixation au sol Interrupteur de base avec embrayage de porte Fixation de trou central 22,5mm Entraînement de bâtons rouge/jaune 48x48 mm avec interrupteur auxiliaire 1OE+1S Interrupteur principal et d'ARRÊT d'urgence SENTRON 3LD3 pour l'ARRÊT de charge en toute sécurité dans de nombreuses zones, moteurs à courant rotatif, climatisation, etc. dans les armoires de commande ou de commande, en particulier pour les petites machines telles que scies, compresseurs, pompes, bétonnières, perceuses, Machines à fraiser ou à travailler le bois.
Structure modulaire, montage facile et rapide des interrupteurs auxiliaires, borne N-PE ou 4. Pol. Séparation optimale du secteur de 16 A à 63 A grâce à la fermeture de l'entraînement rotatif. Utilisable de manière polyvalente grâce aux approbations internationales. Une taille mécanique pour cinq tailles électriques.
Les interrupteurs D'ARRÊT principal et d'ARRÊT d'urgence 3LD sont disponibles dans de nombreuses variantes pour la fixation avant, la plaque de montage, le rail chapeau ou le montage de distribution, au choix avec entraînement rotatif direct ou turquoise. 3LD2 propose également des variantes pour les applications en courant continu.
Interrupteur principal et d'ARRÊT d'urgence 3LD - Sécurité de bout en bout pour les utilisateurs et les systèmes.

Ce texte a été traduit par une machine.
