Name: Interrupteur à coupure en charge; noir 6 mm² 16 A Siemens 3LD20500TK11
Brand: Siemens
SKU: 2263621
Availability: BackOrder

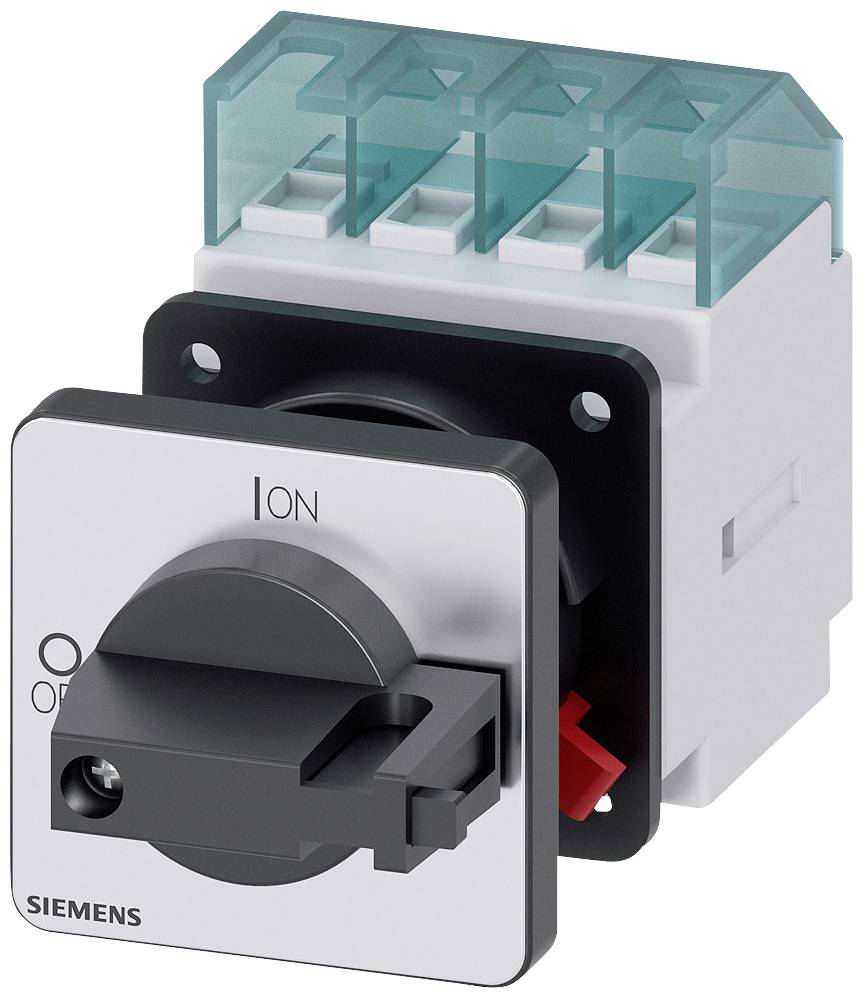

Interrupteur rotatif en position Arrêt, marqué 'I ON', 'O OFF'. Marque Siemens. Interrupteur principal pour appareils électriques.

Un schéma électrique avec des contacteurs : À gauche, un contacteur est marqué d'une croix rouge. Divers contacts et lignes sont représentés.

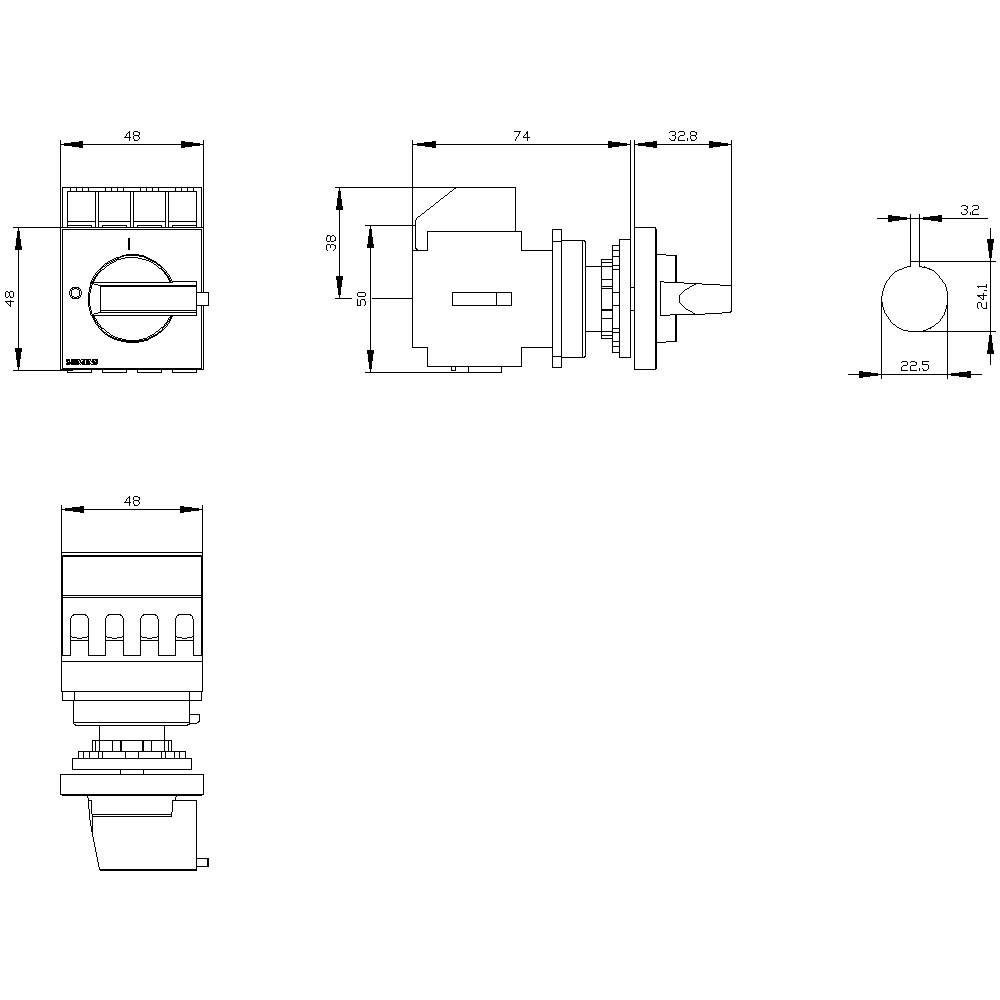

Dessin technique d'un interrupteur avec différentes vues et dimensions en millimètres. Sont représentés les vues de face, de côté et de dessus.

1/3

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Nombre de pôles

Courant nominal - arrondi

16 A

Alim.

690 V/AC

Couleur

noir

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 26.95 / pièce(s))

CHF 26.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre d'interrupteurs : 1
Type d'affichage / pour affichage de la position de commutation mode manuel : 1 on - 0 OFF
Type d'actionneur : levier
Type de connexion électrique / pour circuit principal : borne de châssis
Type de connecteur électrique / pour contacts auxiliaires : bornes de raccordement
Type de poignée : entraînement par levier, noir
Type d'appareil : montage fixe
Type de fixation : appareil à encastrer technique de montage fixe
Type de fixation / montage avant avec fixation centrale : oui
Type de commutateur : fixé à l'avant
Fréquence de fonctionnement : 50 - 60 Hz
Convient à l'utilisation / interrupteur principal : oui
Convient à l'utilisation / coupe-circuit : oui
Convient à l'utilisation / interrupteur de sécurité : oui
Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
Durée de vie électrique (cycles de commutation) / à AC-23 A / à 690 V : 6000
Durée de vie mécanique (cycles de commutation) / typique : 100000
Tension d'isolement : 690 V
Poids net : 192 g
EQUIPEMENT / verrouillage du produit : oui
Extension du produit / commutateur auxiliaire : oui
Indice de protection IP / à l'avant : IP65
Température ambiante pendant le fonctionnement : -25 °C - +55 °C.
Puissance dissipée maximale : 1,5 W.
Degré de pollution : 3
Nombre de serrures / maximum : 2
Puissance de fonctionnement / à AC-23 A / à 400 V : 7,5 kW
Puissance de fonctionnement / pour AC-3 / à 690 V : 5,5 kW
EPAISSEUR du fer / de la serrure / maximum : 6 mm
Courant continu / le fusible en amont / conforme à UL : 50 A.
Courant continu / contact auxiliaire : 10 A.
Fonction du produit / verrouillable en position ARRÊT : oui
Fréquence de commutation / maximum [1/h] : 50
Puissance dissipée par conducteur / typique : 0,5 W

Type de produit: Interrupteur à coupure en charge;

Alim.: 690 V/AC

Couleur: noir

Section: 6 mm²

Nombre de pôles: 3

Dim.: (l x H x P) 49 x 66 x 113.5 mm

Courant nominal: 16 A

Courant nominal - arrondi: 16 A

Modèle: Interrupteur principal

Largeur: 49 mm

Hauteur: 66 mm

Profondeur: 113.5 mm

: 6 kW

: 0

: 0

: 16 A

: 3

: IP65

: 0

: 1

: VRAI

: FAUX

: Frame clamp

: FAUX

: Wing knob

: VRAI

: VRAI

: VRAI

: 8 kW

: 0.34 kA

: Black

: FAUX

: FAUX

: VRAI

: FAUX

: FAUX

: 690 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 16 A

: FAUX

: 16

: Other

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2263621 Interrupteur à coupure en charge; noir 6 mm² 16 A Siemens 3LD20500TK11

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2263621 Interrupteur à coupure en charge; noir 6 mm² 16 A Siemens 3LD20500TK11

Description

SENTRON, disjoncteur 3LD, interrupteur principal, 3 broches, Iu : 16 A, Puissance de fonctionnement / à AC-23 A à 400V: 7,5 kW, fixation frontale, entraînement à levier, noir, fixation centrale 22,5mm de la main Interrupteur principal et d'ARRÊT d'urgence SENTRON 3LD2 pour l'arrêt sûr de charges dans de nombreux domaines, par exemple pour les moteurs triphasés, les systèmes de climatisation et de ventilation, dans les machines de traitement de machines et de convoyeurs, dans l'industrie chimique ou alimentaire et des boissons.
Structure modulaire, montage facile et rapide des interrupteurs auxiliaires, borne N-PE ou 4. Pol. Séparation optimale du secteur de 16 A à 250 A grâce à la fermeture de l'entraînement rotatif. Indice de protection jusqu'à IP 65 avec boîtier encapsulé pour les applications en extérieur. Polyvalente et utilisable dans le monde entier grâce aux homologations internationales CEI, UL, CCC et de construction navale.
Les interrupteurs D'ARRÊT principal et d'ARRÊT d'urgence 3LD sont disponibles dans de nombreuses variantes pour la fixation avant, la plaque de montage, le rail chapeau ou le montage de distribution, au choix avec entraînement rotatif direct ou turquoise. 3LD2 propose également des variantes pour les applications en courant continu.
Interrupteur principal et d'ARRÊT d'urgence 3LD - Sécurité de bout en bout pour les utilisateurs et les systèmes.
