Name: Interrupteur à coupure en charge; noir 4 pôles 185 mm² 250 A 690 V/AC Siemens 3LD24051TL11
Brand: Siemens
SKU: 1744150
Availability: BackOrder

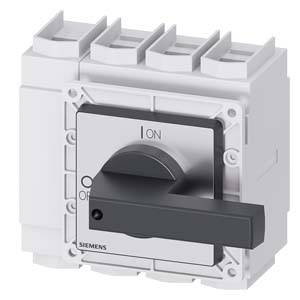

Un interrupteur électrique carré gris de Siemens en position 'OFF'. La partie supérieure montre les connexions de câbles.

'Q1' symbolise un disjoncteur. Les lignes 'L1', 'L2', 'L3', 'N' sont représentées, avec 'L1' marquée par une croix rouge.

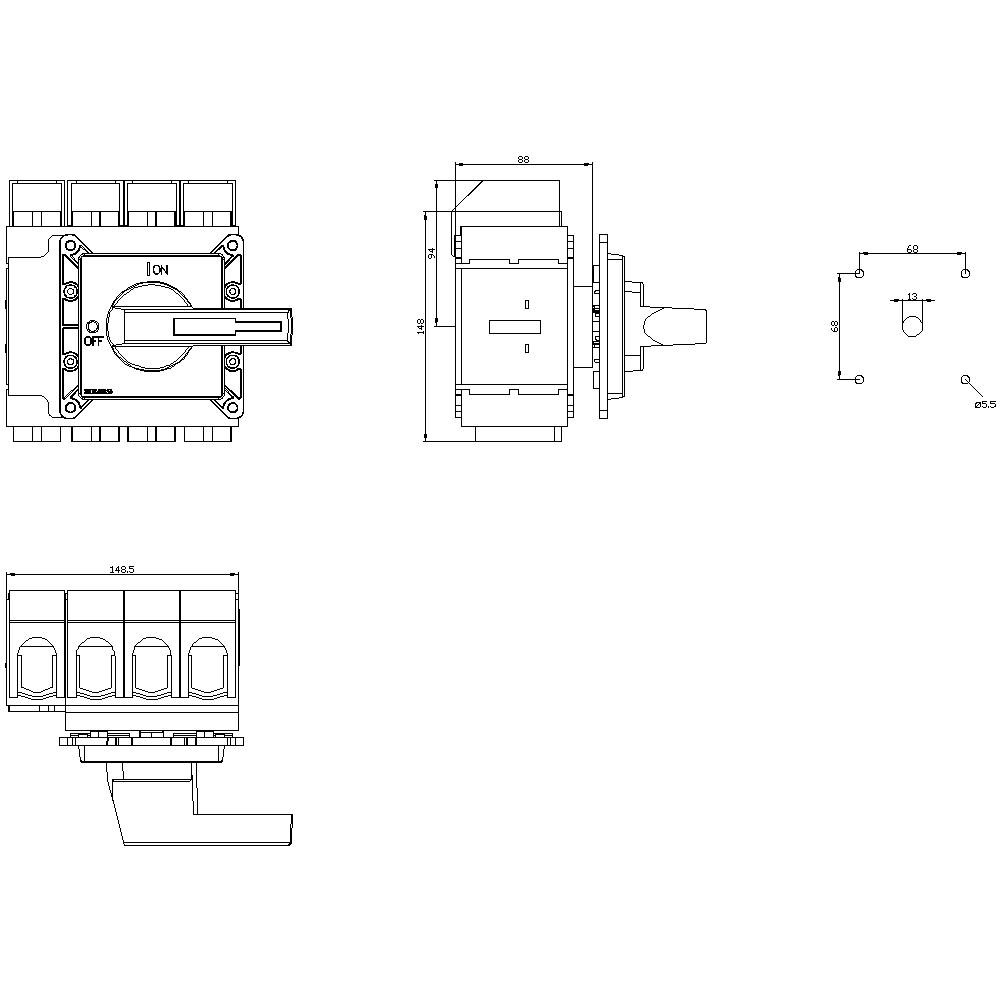

Dessin technique d'un interrupteur avec vue de face, vue de côté et cotes. Montre les détails de la construction de l'interrupteur.

1/3

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Tension nominale

690 V/AC

Nombre de pôles

Courant nominal - arrondi

250 A

Alim.

690 V/AC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 467.95 / pièce(s))

CHF 467.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP65
Tension d'isolement : 690 V
Fréquence de fonctionnement : 50/60 Hz
Température ambiante : -25 °C à +55 °C
Résistance à la tension de choc : 8 kV
Durée de vie mécanique : 100000
Durée de vie électrique : 6000
Couleur de l'élément de commande : noir
Taille du coupe-circuit de charge : 5
Puissance dissipée : 144 W.

Type de produit: Interrupteur à coupure en charge;

Alim.: 690 V/AC

Tension nominale: 690 V/AC

Couleur: noir

Section: 185 mm²

Nombre de pôles: 4

Dim.: (l x H x P) 112 x 169 x 94 mm

Courant nominal: 250 A

Courant nominal - arrondi: 250 A

Modèle: Interrupteur principal

Largeur: 112 mm

Hauteur: 169 mm

Profondeur: 94 mm

: 110 kW

: 0

: 0

: 250 A

: 4

: IP65

: 0

: 1

: VRAI

: FAUX

: Frame clamp

: FAUX

: Wing knob

: VRAI

: VRAI

: VRAI

: 132 kW

: 4 kA

: Black

: FAUX

: VRAI

: FAUX

: FAUX

: FAUX

: 690 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 250 A

: FAUX

: 224

: Other

UKCA: oui
