Name: Interrupteur à coupure en charge; noir 4 pôles 16 mm² 40 A 690 V/AC Type de conducteur = N Siemens 3LD33400TL11
Brand: Siemens
SKU: 1741768
Availability: BackOrder

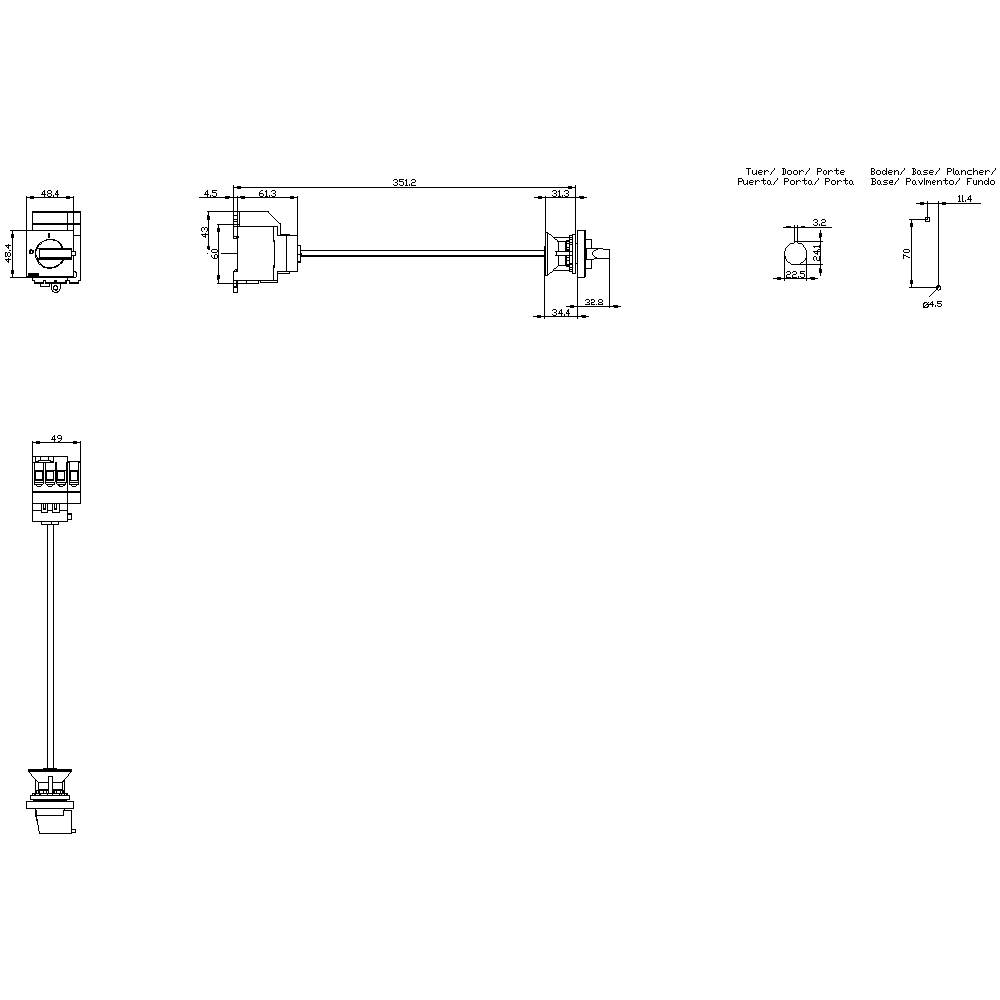

Dessin technique d'un composant électrique avec dimensions et détails de connexion. Montre les connexions de câbles et les dimensions des composants.

1/2

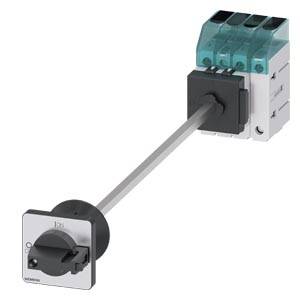

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Tension nominale

690 V/AC

Nombre de pôles

Courant nominal - arrondi

40 A

Alim.

690 V/AC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 77.95 / pièce(s))

CHF 77.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP65
Tension d'isolement : 690 V
Fréquence de fonctionnement : 50/60 Hz
Température ambiante : -25 °C à +55 °C
Résistance à la tension de choc : 6 kV
Durée de vie mécanique : 100000
Durée de vie électrique : 6000
Couleur de l'élément de commande : noir
Puissance dissipée : 10 W.

Type de produit: Interrupteur à coupure en charge;

Alim.: 690 V/AC

Tension nominale: 690 V/AC

Couleur: noir

Section: 16 mm²

Nombre de pôles: 4

Dim.: (Ø x H) 22.5 mm x 60 mm

Courant nominal: 40 A

Courant nominal - arrondi: 40 A

Modèle: Interrupteur principal

Type de conducteur: N

Largeur: 49 mm

Hauteur: 60 mm

Profondeur: 380 mm

Diamètre: 22.5 mm

: 12 kW

: 0

: 0

: 40 A

: 4

: IP65

: 0

: 1

: VRAI

: Frame clamp

: FAUX

: Wing knob

: VRAI

: VRAI

: VRAI

: 19 kW

: 1 kA

: Black

: VRAI

: FAUX

: VRAI

: VRAI

: VRAI

: 690 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 40 A

: FAUX

: 36

: Other

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Querschnitt

Lasttrennschalter 3polig 16 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD30101TK05

Code produit :1744386

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Code produit :1744384

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

Lasttrennschalter 3polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD31101TK05

Code produit :1703073

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Code produit :1699137

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 32 A 1 Schließer, 1 Öffner 690 V/AC Leiter-Typ = L Siemens 3LD32101TK05

Code produit :1741547

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Code produit :1748476

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

Lasttrennschalter 3polig 16 mm² 40 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD33101TK05

Code produit :1741759

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Code produit :1741757

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 61.95^*

Lasttrennschalter 3polig 16 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD34101TK05

Code produit :1741792

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 63 A 690 V/AC Siemens 3LD34100TK05

Code produit :1748481

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 63.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1741768 Interrupteur à coupure en charge; noir 4 pôles 16 mm² 40 A 690 V/AC Type de conducteur = N Siemens 3LD33400TL11

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1741768 Interrupteur à coupure en charge; noir 4 pôles 16 mm² 40 A 690 V/AC Type de conducteur = N Siemens 3LD33400TL11

Description

Interrupteur de charge 3LD3, Iu 40 A Interrupteur principal 3 broches + N Puissance nominale pour AC-23 A pour 400V 18,5 kW Fixation au sol Interrupteur de base avec embrayage de porte Fixation de trou central 22,5mm Entraînement à levier noir 48x48 mm Interrupteur principal et d'ARRÊT d'urgence SENTRON 3LD3 pour l'ARRÊT sûr des charges dans de nombreuses zones, par exemple pour moteurs à courant rotatif, systèmes de climatisation et de ventilation dans les armoires de commande ou de commande, en particulier pour les petites machines telles que scies, compresseurs, pompes, bétonnières, perceuses, Machines à fraiser ou à travailler le bois.
Structure modulaire, montage facile et rapide des interrupteurs auxiliaires, borne N-PE ou 4. Pol. Séparation optimale du secteur de 16 A à 63 A grâce à la fermeture de l'entraînement rotatif. Utilisable de manière polyvalente grâce aux approbations internationales. Une taille mécanique pour cinq tailles électriques.
Les interrupteurs D'ARRÊT principal et d'ARRÊT d'urgence 3LD sont disponibles dans de nombreuses variantes pour la fixation avant, la plaque de montage, le rail chapeau ou le montage de distribution, au choix avec entraînement rotatif direct ou turquoise. 3LD2 propose également des variantes pour les applications en courant continu.
Interrupteur principal et d'ARRÊT d'urgence 3LD - Sécurité de bout en bout pour les utilisateurs et les systèmes.

Ce texte a été traduit par une machine.
