Name: Interrupteur à coupure en charge; noir 3 pôles 6 mm² 16 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD20541TP51
Brand: Siemens
SKU: 1732551
Availability: BackOrder

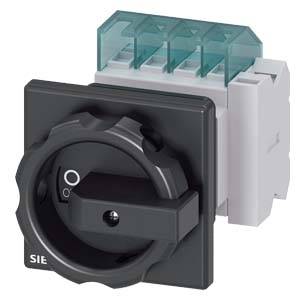

Un interrupteur rotatif carré avec une poignée en position médiane, reconnaissable par les symboles O et I, installé sur un équipement électrique.

Schéma de circuit d'un réseau de relais avec les désignations L1, L2, L3, rayées en rouge, et autres contacts marqués T1, T2, T3.

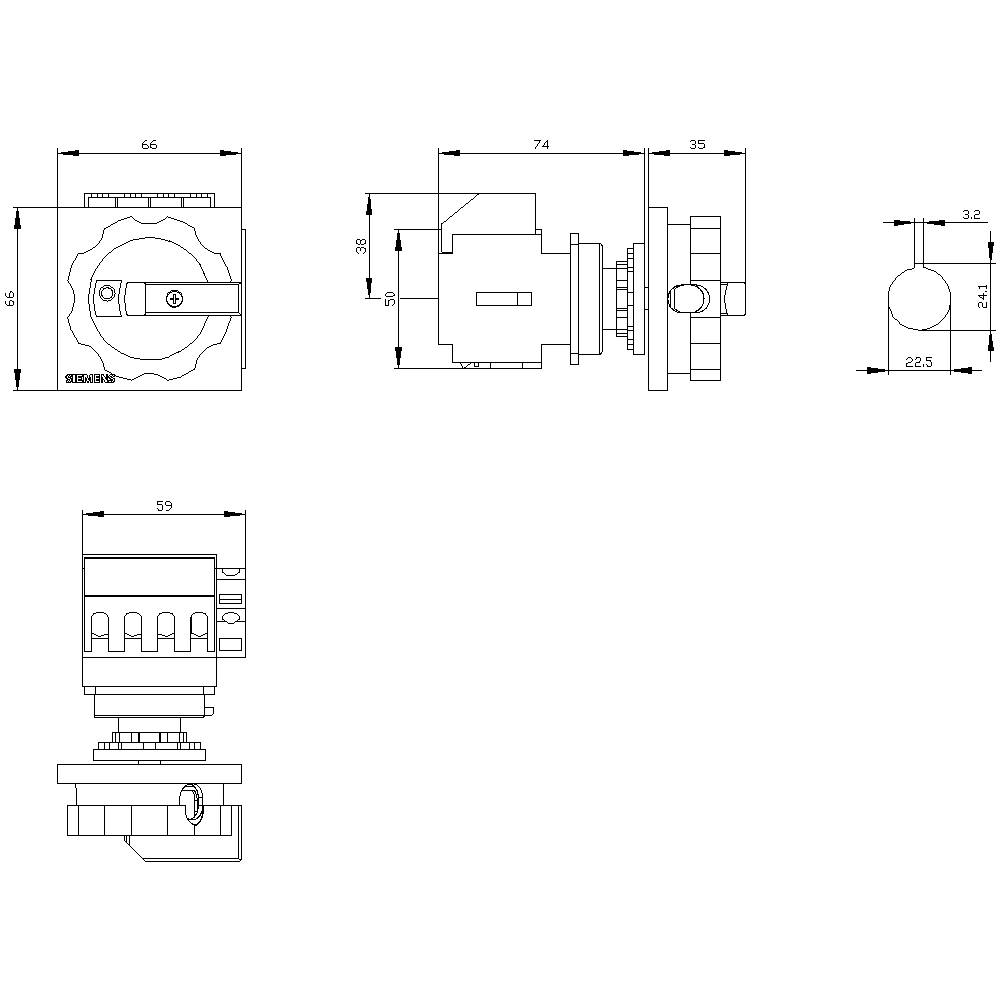

Dessin technique d'un commutateur rotatif avec différentes vues et dimensions en millimètres.

1/3

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Tension nominale

690 V/AC

Nombre de pôles

Courant nominal - arrondi

16 A

Type de contact

1 NO (T)

1 NF (R)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 61.95 / pièce(s))

CHF 61.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP65
Tension d'isolement : 690 V
Fréquence de fonctionnement : 50/60 Hz
Température ambiante : -25 °C à +55 °C
Résistance à la tension de choc : 6 kV
Durée de vie mécanique : 100000
Durée de vie électrique : 6000
Couleur de l'élément de commande : noir
Taille du coupe-circuit de charge : 1
Puissance dissipée : 1,5 W

Type de produit: Interrupteur à coupure en charge;

Type de contact: 1 NO (T)
1 NF (R)

Alim.: 690 V/AC

Tension nominale: 690 V/AC

Couleur: noir

Section: 6 mm²

Nombre de pôles: 3

Dim.: (l x H x P) 67 x 84 x 116.5 mm

Courant nominal: 16 A

Courant nominal - arrondi: 16 A

Modèle: Interrupteur principal

Largeur: 67 mm

Hauteur: 84 mm

Profondeur: 116.5 mm

: 6 kW

: 1

: 1

: 16 A

: 3

: IP65

: 0

: 1

: VRAI

: FAUX

: Frame clamp

: FAUX

: Short rotary handle

: VRAI

: VRAI

: VRAI

: 8 kW

: 0.34 kA

: Black

: FAUX

: FAUX

: VRAI

: FAUX

: FAUX

: 690 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 16 A

: FAUX

: 16

: Other

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Querschnitt

Lasttrennschalter 3polig 16 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD30101TK05

Code produit :1744386

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Code produit :1744384

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

Lasttrennschalter 3polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD31101TK05

Code produit :1703073

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Code produit :1699137

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 32 A 1 Schließer, 1 Öffner 690 V/AC Leiter-Typ = L Siemens 3LD32101TK05

Code produit :1741547

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Code produit :1748476

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

Lasttrennschalter 3polig 16 mm² 40 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD33101TK05

Code produit :1741759

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Code produit :1741757

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 61.95^*

Lasttrennschalter 3polig 16 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD34101TK05

Code produit :1741792

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 63 A 690 V/AC Siemens 3LD34100TK05

Code produit :1748481

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 63.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1732551 Interrupteur à coupure en charge; noir 3 pôles 6 mm² 16 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD20541TP51

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1732551 Interrupteur à coupure en charge; noir 3 pôles 6 mm² 16 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD20541TP51

Description

SENTRON, disjoncteur 3LD, interrupteur principal, 3 broches, Iu : 16 A, Puissance de fonctionnement / pour AC-23 A à 400V: 7,5 kW, fixation avant, 1Ö, 1S, entraînement rotatif, Noir, fixation centrale 22,5mm de la main Interrupteur principal et ARRÊT D'URGENCE SENTRON 3LD2 pour l'arrêt sûr de charges dans de nombreux domaines, par exemple pour les moteurs triphasés, les systèmes de climatisation et de ventilation, les machines de traitement et de transformation de machines et de convoyeurs, les industries chimiques ou alimentaires et des boissons.
Structure modulaire, montage facile et rapide des interrupteurs auxiliaires, borne N-PE ou 4. Pol. Séparation optimale du secteur de 16 A à 250 A grâce à la fermeture de l'entraînement rotatif. Indice de protection jusqu'à IP 65 avec boîtier encapsulé pour les applications en extérieur. Polyvalente et utilisable dans le monde entier grâce aux homologations internationales CEI, UL, CCC et de construction navale.
Les interrupteurs D'ARRÊT principal et d'ARRÊT d'urgence 3LD sont disponibles dans de nombreuses variantes pour la fixation avant, la plaque de montage, le rail chapeau ou le montage de distribution, au choix avec entraînement rotatif direct ou turquoise. 3LD2 propose également des variantes pour les applications en courant continu.
Interrupteur principal et d'ARRÊT d'urgence 3LD - Sécurité de bout en bout pour les utilisateurs et les systèmes.

Ce texte a été traduit par une machine.
