Name: Interrupteur à coupure en charge; Isolante rouge, jaune 3 pôles 50 mm² 125 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD2866
Brand: Siemens
SKU: 1744383
Availability: BackOrder

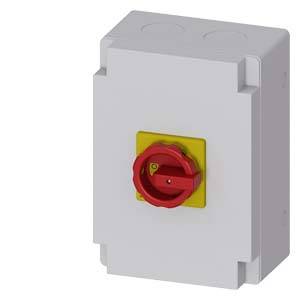

'Interrupteur principal industriel dans un boîtier rectangulaire, gris avec une poignée de rotation rouge sur un fond jaune, pour la sécurité électrique.'

Plan de câblage d'un circuit électrique avec plusieurs interrupteurs et connexions. Un 'X' rouge marque l'interrupteur à 'L1'.

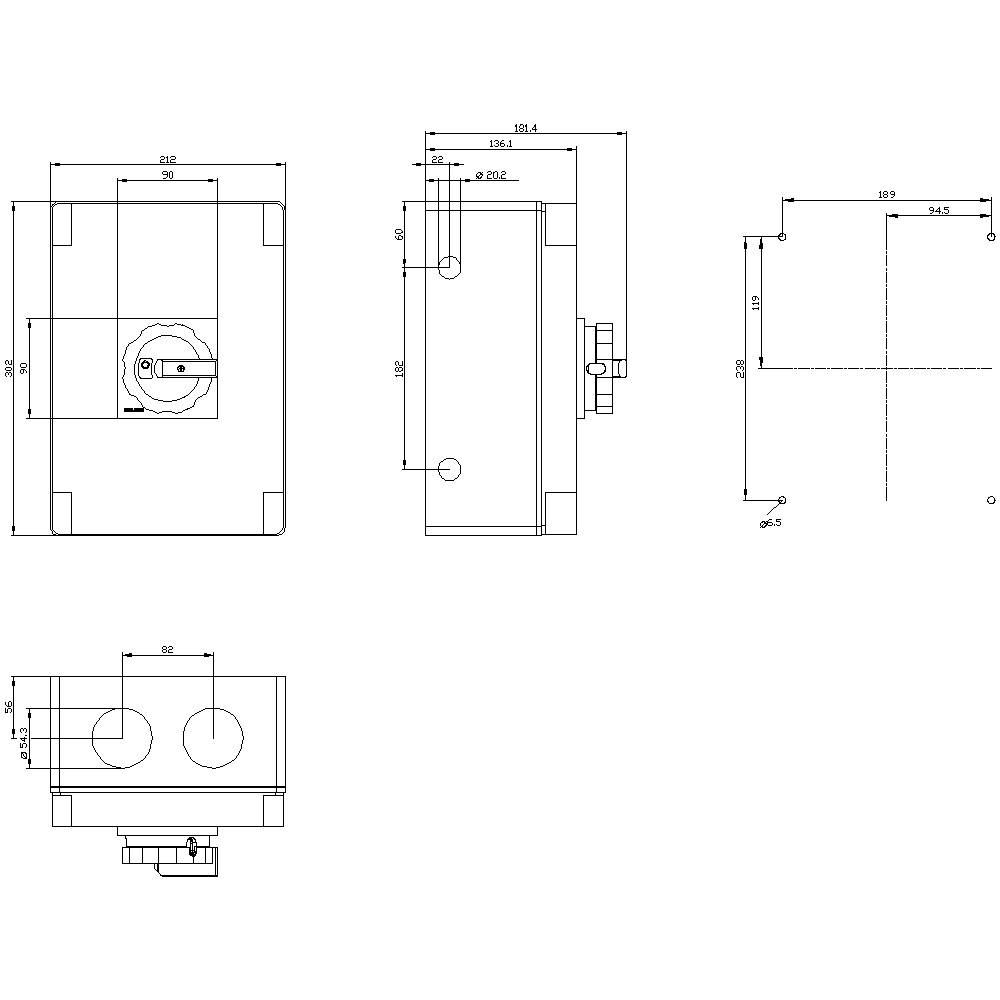

Dessin technique d'un dispositif rectangulaire avec dimensions et détails des connexions et points de fixation vus sous différents angles.

1/3

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Tension nominale

690 V/AC

Nombre de pôles

Courant nominal - arrondi

125 A

Type de contact

1 NO (T)

1 NF (R)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 397.95 / pièce(s))

CHF 397.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP65
Tension d'isolement : 690 V
Fréquence de fonctionnement : 50/60 Hz
Température ambiante : -25 °C à +55 °C
Résistance à la tension de choc : 6 kV
Durée de vie mécanique : 100000
Durée de vie électrique : 6000
Couleur de l'élément de commande : rouge
Taille du coupe-circuit de charge : 4
Puissance dissipée : 36 W

Type de produit: Interrupteur à coupure en charge;

Type de contact: 1 NO (T)
1 NF (R)

Alim.: 690 V/AC

Tension nominale: 690 V/AC

Couleur: rouge
jaune

Section: 50 mm²

Nombre de pôles: 3

Dim.: (l x H x P) 212 x 302 x 181 mm

Courant nominal: 125 A

Courant nominal - arrondi: 125 A

Modèle: Interrupteur d'arrêt d'urgence

Couleur (LED): rouge

Matériau: Isolante

Largeur: 212 mm

Hauteur: 302 mm

Profondeur: 181 mm

: 37 kW

: 1

: 1

: 125 A

: 3

: IP65

: 0

: 1

: VRAI

: FAUX

: Frame clamp

: VRAI

: Short rotary handle

: VRAI

: VRAI

: VRAI

: 45 kW

: 2 kA

: Red

: FAUX

: FAUX

: VRAI

: FAUX

: FAUX

: 690 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 125 A

: FAUX

: 80

: Other

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Querschnitt

Lasttrennschalter 3polig 16 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD30101TK05

Code produit :1744386

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Code produit :1744384

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

Lasttrennschalter 3polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD31101TK05

Code produit :1703073

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Code produit :1699137

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 32 A 1 Schließer, 1 Öffner 690 V/AC Leiter-Typ = L Siemens 3LD32101TK05

Code produit :1741547

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Code produit :1748476

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

Lasttrennschalter 3polig 16 mm² 40 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD33101TK05

Code produit :1741759

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Code produit :1741757

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 61.95^*

Lasttrennschalter 3polig 16 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD34101TK05

Code produit :1741792

Livraison le ven. 4 décembre

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 63 A 690 V/AC Siemens 3LD34100TK05

Code produit :1748481

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 63.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1744383 Interrupteur à coupure en charge; Isolante rouge, jaune 3 pôles 50 mm² 125 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD2866

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1744383 Interrupteur à coupure en charge; Isolante rouge, jaune 3 pôles 50 mm² 125 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD2866

Description

SENTRON, interrupteur de séparation de charge 3LD, interrupteur d'arrêt d'urgence, 3 broches, Iu : 125 A, Puissance de fonctionnement / à AC-23 A à 400V: 45 kW, encapsulation isolante pour vissage métrique, 1Ö, 1S, entraînement rotatif, interrupteur principal et ARRÊT D'URGENCE rouge/jaune SENTRON 3LD2 pour l'arrêt sûr de charges dans de nombreux domaines, par exemple pour les moteurs à courant rotatif, les systèmes de climatisation et de ventilation, les machines de traitement de machines et de convoyage, les industries chimiques ou alimentaires et des boissons.
Structure modulaire, montage facile et rapide des interrupteurs auxiliaires, borne N-PE ou 4. Pol. Séparation optimale du secteur de 16 A à 250 A grâce à la fermeture de l'entraînement rotatif. Indice de protection jusqu'à IP 65 avec boîtier encapsulé pour les applications en extérieur. Polyvalente et utilisable dans le monde entier grâce aux homologations internationales CEI, UL, CCC et de construction navale.
Les interrupteurs D'ARRÊT principal et d'ARRÊT d'urgence 3LD sont disponibles dans de nombreuses variantes pour la fixation avant, la plaque de montage, le rail chapeau ou le montage de distribution, au choix avec entraînement rotatif direct ou turquoise. 3LD2 propose également des variantes pour les applications en courant continu.
Interrupteur principal et d'ARRÊT d'urgence 3LD - Sécurité de bout en bout pour les utilisateurs et les systèmes.

Ce texte a été traduit par une machine.
