Name: Interrupteur à coupure en charge; 500 A 6 NO (T), 4 NF (R), 2 NF (R) Siemens 3KD44400PE200
Brand: Siemens
SKU: 2263597
Availability: BackOrder

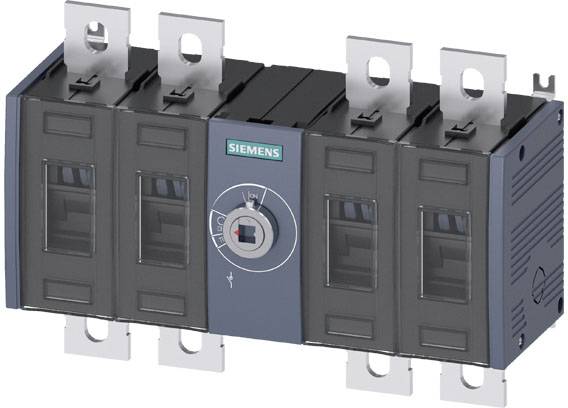

Un disjoncteur électrique de Siemens, doté de plusieurs connexions en haut et en bas, reconnaissable à son bouton de commande central.

Schéma de commutation avec trois interrupteurs de sectionnement verticaux, numérotés 1, 3, 5 en haut et 2, 4, 6 en bas, connectés à N et Q.

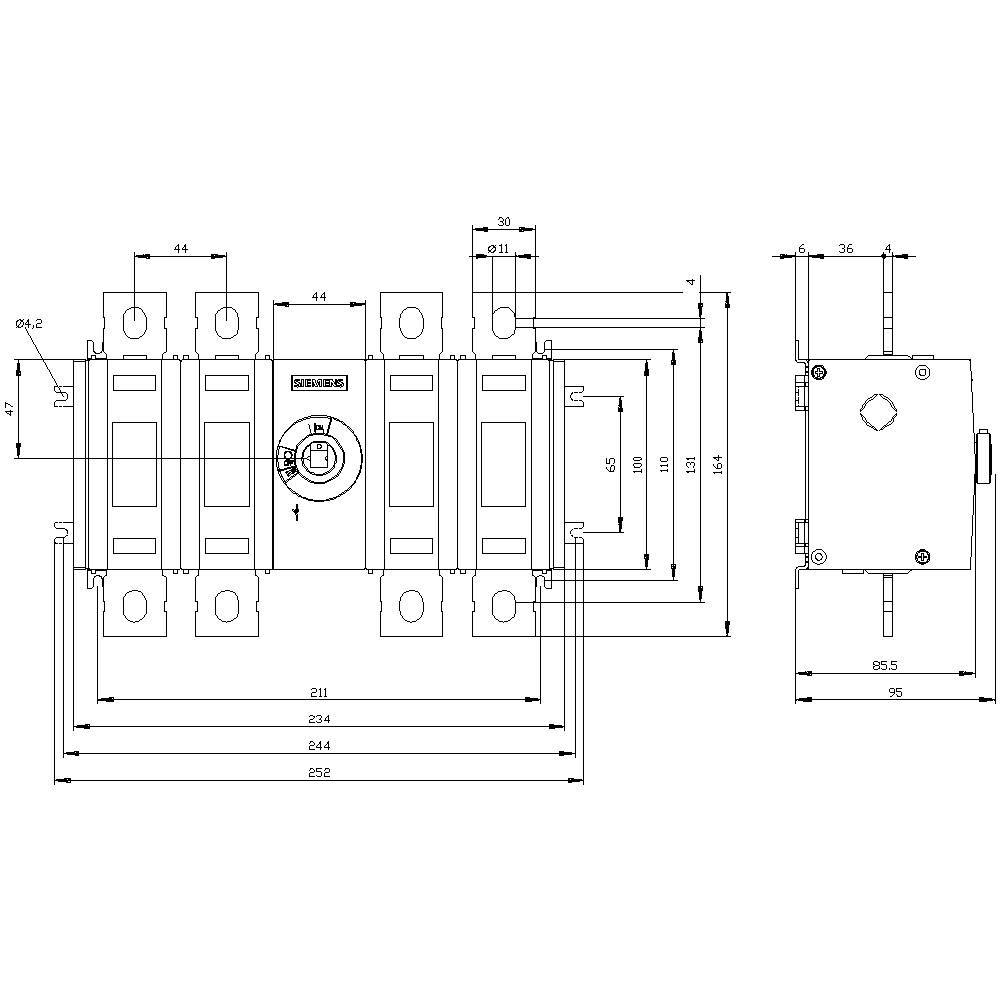

Dessin technique d'un interrupteur électrique avec des dimensions détaillées en millimètres, représenté en vue de face et en vue latérale.

1/3

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Nombre de pôles

Courant nominal - arrondi

500 A

Type de contact

6 NO (T)

4 NF (R)

2 NF (R)

Alim.

1000 V/AC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 534.95 / pièce(s))

CHF 534.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'affichage / pour affichage de position de commutation entraînement rotatif d'embrayage de porte : ON-OFF
Type de connexion électrique pour circuit principal : connexion plate
Taille du coupe-circuit de charge : 3
Type de fixation : fixation par vis
Montage au sol : oui
Tension d'isolement : 1000 V
Indice de protection : IP00
Température ambiante pendant le fonctionnement : -25 °C - +70 °C.
Puissance dissipée max. : 68.8 W
Durée de vie mécanique (cycles de commutation) / typique : 15000
Résistance à l'onde de choc : 12 kV

Type de produit: Interrupteur à coupure en charge;

Type de contact: 6 NO (T)
4 NF (R)
2 NF (R)

Alim.: 1000 V/AC

Nombre de pôles: 4

Dim.: (l x H x P) 234 x 164 x 93.5 mm

Courant nominal: 500 A

Courant nominal - arrondi: 500 A

Modèle: Transmission avant

Largeur: 234 mm

Hauteur: 164 mm

Profondeur: 93.5 mm

: 6

: 6

: 400 A

: 4

: IP00

: 0

: 1

: FAUX

: FAUX

: Flat plug-in connection

: VRAI

: None

: VRAI

: VRAI

: VRAI

: 200 kW

: 13 kA

: Other

: VRAI

: FAUX

: FAUX

: FAUX

: FAUX

: 1000 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 500 A

: 220 kW

: FAUX

: 400

: Other

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2263597 Interrupteur à coupure en charge; 500 A 6 NO (T), 4 NF (R), 2 NF (R) Siemens 3KD44400PE200

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2263597 Interrupteur à coupure en charge; 500 A 6 NO (T), 4 NF (R), 2 NF (R) Siemens 3KD44400PE200

Description

Interrupteur de séparation de charge 500A, Baugr. 3, 4 broches traction avant centrale Appareil de base sans poignée Raccordement plat Interrupteur de séparation de charge 3KD à 1600 A comme interrupteur principal, D'ARRÊT d'urgence ou de réparation puissant. Les disjoncteurs de charge 3KD jusqu'à 1600 A de Siemens offrent une protection individuelle et une grande fiabilité des installations dans l'industrie, les infrastructures et les installations. En tant qu'interrupteur principal, d'ARRÊT d'urgence ou de réparation, les disjoncteurs de charge 3KD mettent en service le matériel électrique sous charge et offrent une fonction et une distance de séparation de sécurité dans les circuits basse tension. 1. Protection contre les accidents électriques. 2. Technique robuste pour une grande fiabilité des installations. 3. Utilisation multiple avec des types de raccords et d'entraînements variables. 4. Facile à remplacer par des fonctions supplémentaires grâce à une large gamme de fonctions 5. Montage rapide sur le rail DIN chez Baugr?en jusqu'à 200 A. 6. Ingénierie efficace grâce à des données CAx complètes. 7. Documentation simple avec le configurateur manuel. 8. Convient aux installations éoliennes et solaires.
