Name: Interrupteur à coupure en charge; 3 pôles 63 A 4 inverseurs (RT) 690 V/AC Siemens 3KF13060MR11
Brand: Siemens
SKU: 1704740
Availability: BackOrder

Un interrupteur électrique multipolaire dans un module industriel, composé de plusieurs segments transparents et noirs.

Schéma de câblage d'un interrupteur triphasé avec trois fusibles montés en parallèle, numérotés de 1 à 6, avec le symbole de mise à la terre en haut à gauche.

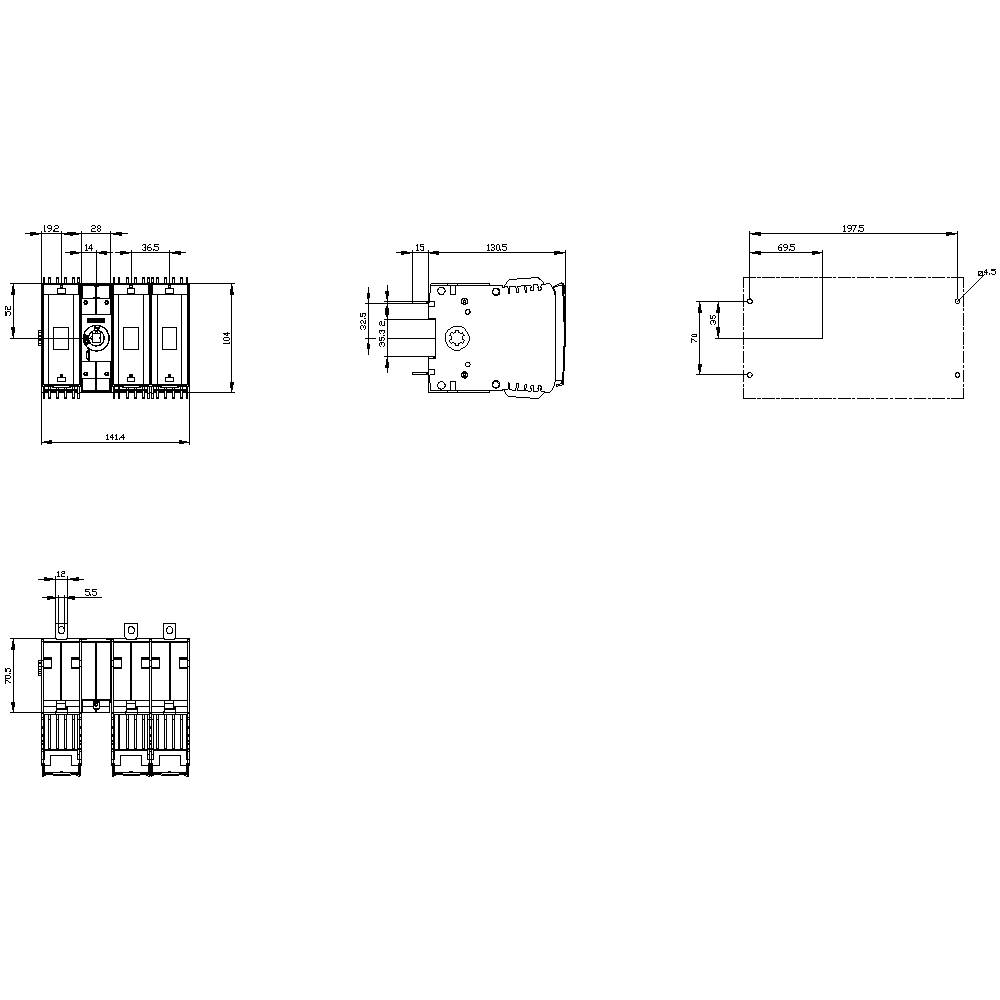

Dessin technique d'un interrupteur électrique. Représentation des vues de face, de côté et de dessus avec des dimensions précises.

1/3

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Tension nominale

690 V/AC

Nombre de pôles

Courant nominal - arrondi

63 A

Type de contact

4 inverseurs (RT)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 30 novembre

Nombre

pièce(s)

Total (CHF 209.95 / pièce(s))

CHF 209.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Tension d'isolement : 1000 V
Température ambiante : -25 °C à +70 °C
Résistance à la tension de choc : 12 kV
Durée de vie mécanique : 15000
Durée de vie électrique : 10000
Type de fixation : fixation au sol
Modèle de connecteur électrique : connexion plate
Taille du coupe-circuit de charge : 1
Puissance dissipée : 27,6 W.

Type de produit: Interrupteur à coupure en charge;

Type de contact: 4 inverseurs (RT)

Alim.: 690 V/AC

Tension nominale: 690 V/AC

Nombre de pôles: 3

Dim.: (l x H x P) 144.5 x 104 x 145.5 mm

Courant nominal: 63 A

Courant nominal - arrondi: 63 A

Modèle: Coupe-circuit avec fusibles 3KF

Largeur: 144.5 mm

Hauteur: 104 mm

Profondeur: 145.5 mm

: 63 A

: 3

: 100 kA

: IP20

: NH000, NH00

: FAUX

: Flat plug-in connection

: VRAI

: Other

: VRAI

: VRAI

: 30 kW

: 2.5 kA

: VRAI

: FAUX

: VRAI

: 690 V

: FAUX

: FAUX

: Front side

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120LF11

Code produit :1705937

Livraison le lun. 30 novembre

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120MF11

Code produit :1743665

Livraison le lun. 30 novembre

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120MR11

Code produit :1744354

Livraison le lun. 30 novembre

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120NR11

Code produit :1744355

Livraison le lun. 30 novembre

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23122LF11

Code produit :1744356

Livraison le lun. 30 novembre

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 295.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124LF11

Code produit :1744357

Livraison le lun. 30 novembre

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124RF11

Code produit :1744358

Livraison le lun. 30 novembre

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 239.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23160LF11

Code produit :1744522

Livraison le lun. 30 novembre

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 267.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23160MF11

Code produit :1744523

Livraison le lun. 30 novembre

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 267.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23162LF11

Code produit :1744524

Livraison le lun. 30 novembre

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 319.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1704740 Interrupteur à coupure en charge; 3 pôles 63 A 4 inverseurs (RT) 690 V/AC Siemens 3KF13060MR11

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1704740 Interrupteur à coupure en charge; 3 pôles 63 A 4 inverseurs (RT) 690 V/AC Siemens 3KF13060MR11

Description

Interrupteur de séparation de charge avec fusible 63A, Baugr. 1, 3 broches pour fusible NH taille. 000 traction avant centrale Appareil de base sans poignée de raccord arrière plat disjoncteur de charge avec fusibles 3KF comme interrupteur principal, d'ARRÊT d'urgence ou de réparation. Les disjoncteurs avec fusibles 3KF permettent, selon la taille, d'allumer et d'éteindre un courant nominal compris entre 32 et 800 A. De plus, ils constituent une fonction de séparation de sécurité dans tous les circuits basse tension. Les interrupteurs de charge avec fusibles 3KF sont optimisés pour les applications exigeantes qui utilisent des fusibles NH. 1. Interrupteur de séparation de charge à utilisation variable avec embrayage turquoise ou entraînement direct en cinq tailles. 2. Mise à niveau facile des fonctions grâce à de nombreux accessoires. 3. Protection fiable contre les accidents de courant grâce à la fonctionnalité de fermeture, à la protection contre le contact et au couvercle de sécurité verrouillé automatiquement lorsque vous êtes sous tension. 4. Technique robuste avec une grande résistance aux courts-circuits pour une haute disponibilité de l'installation. 5. Montage rapide sur le rail DIN pour des dimensions allant jusqu'à 80 A. 6. Ingénierie efficace avec des données CAx complètes. 7. Protection sûre même pour les éoliennes jusqu'à 690 V + 10%.

Ce texte a été traduit par une machine.
