Name: Interrupteur à coupure en charge; 3 pôles 160 A 690 V/AC Siemens 3VA11161AA320AA0
Brand: Siemens
SKU: 1752671
Availability: BackOrder

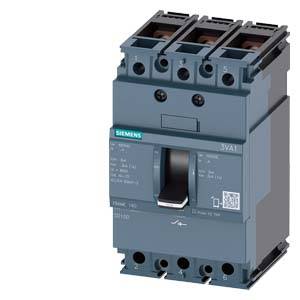

Un disjoncteur tripolaire Siemens, modèle 3VA1, de couleur grise. Il est destiné à protéger les systèmes électriques contre les surcharges.

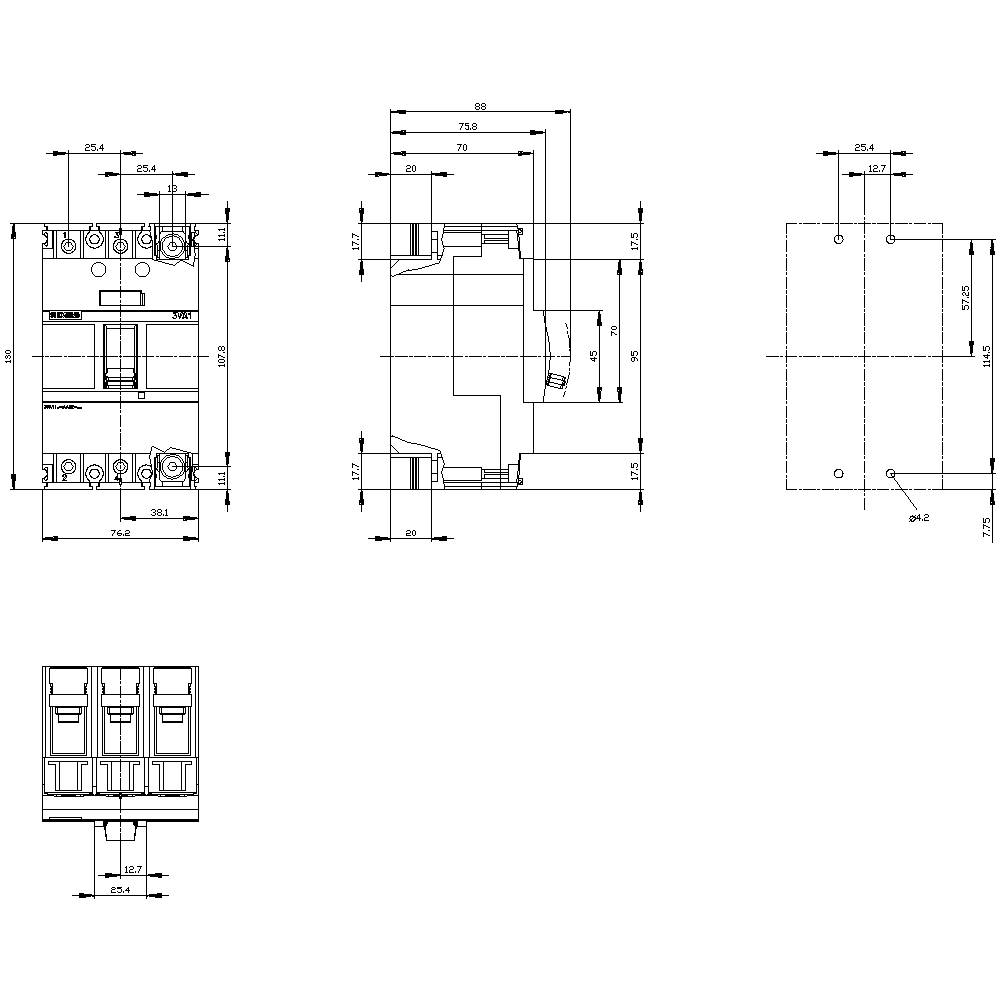

Dessin technique d'un disjoncteur tripolaire avec des dimensions détaillées en millimètres, représenté sous différents angles.

1/2

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Tension nominale

690 V/AC

Nombre de pôles

Courant nominal - arrondi

160 A

Alim.

690 V/AC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

Nombre

pièce(s)

Total (CHF 333.95 / pièce(s))

CHF 333.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP40
Tension d'isolement : 800 V
Température ambiante : -25 °C à +70 °C
Résistance à l'onde de choc : 8 kV
Durée de vie mécanique : 15000
Durée de vie électrique : 8000
Puissance dissipée : 38 W
Exécution du raccordement électrique : raccord sur rail

Type de produit: Interrupteur à coupure en charge;

Alim.: 690 V/AC

Tension nominale: 690 V/AC

Nombre de pôles: 3

Dim.: (l x H x P) 76.2 x 130 x 70 mm

Courant nominal: 160 A

Courant nominal - arrondi: 160 A

Modèle: En forme de MCCB

Largeur: 76.2 mm

Hauteur: 130 mm

Profondeur: 70 mm

: 0

: 0

: 160 A

: 3

: IP40

: 0

: FAUX

: FAUX

: Rail connection

: VRAI

: Rocker lever

: VRAI

: VRAI

: VRAI

: Black

: FAUX

: VRAI

: FAUX

: FAUX

: FAUX

: 690 V

: VRAI

: VRAI

: Built-in device fixed built-in technique

: 160 A

: 160

: Other

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 1752671 Interrupteur à coupure en charge; 3 pôles 160 A 690 V/AC Siemens 3VA11161AA320AA0

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1752671 Interrupteur à coupure en charge; 3 pôles 160 A 690 V/AC Siemens 3VA11161AA320AA0

Description

Interrupteur de charge 3VA1 IEC Frame 160 3 broches SD100, in=160A sans protection contre les surcharges sans protection contre les courts-circuits Raccordement plat vis disjoncteur compact 3VA1 en tant que variantes de séparateur de charge selon IEC 60947-3. Les disjoncteurs compacts 3VA de Siemens, qui constituent un élément important des composants de protection SENTRON pour les applications industrielles ainsi que pour les applications d'infrastructure, offrent la possibilité avec le disjoncteur de charge de type 3VA1 selon CEI 60947-3 en version de disjoncteur de puissance compact, Séparer en toute sécurité certaines parties de l'installation du réseau Les disjoncteurs compacts 3VA établissent des références en matière de flexibilité et de diversité d'accessoires modulaires. Accessoires uniformes pour plusieurs tailles sur toutes les gammes de commutateurs compacts 3VA1 et 3VA2. Cette variante du commutateur de puissance compact 3VA se distingue avant tout par: 1. Forme compacte. 2. Disponible sous forme de commutateur de charge selon IEC 60947-3. 3. Disponible en version 3 et 4 pôles. 4. En fonction de la taille de la construction: Courant de durée de mesure de 63 A ... 250 A. 5. Montage possible en montage fixe et technique d'enfichage. 6. Accessoires internes modulaires et faciles à monter avec de nombreuses fonctions. 7. Plate-forme d'accessoires complète via tous les disjoncteurs compacts 3VA.

Ce texte a été traduit par une machine.
