Name: Interrupteur à coupure en charge; 3 pôles 125 A 690 V/AC Siemens 3KF23120MR11
Brand: Siemens
SKU: 1744354
Availability: BackOrder

Un relais électrique à trois modules, adapté pour une utilisation dans la technique du bâtiment afin de contrôler des circuits et des commutations électriques.

Plan de circuit électrique montrant trois résistances montées en parallèle, avec des bornes numérotées de 1 à 6. Symboles de circuit ouvert et fermé.

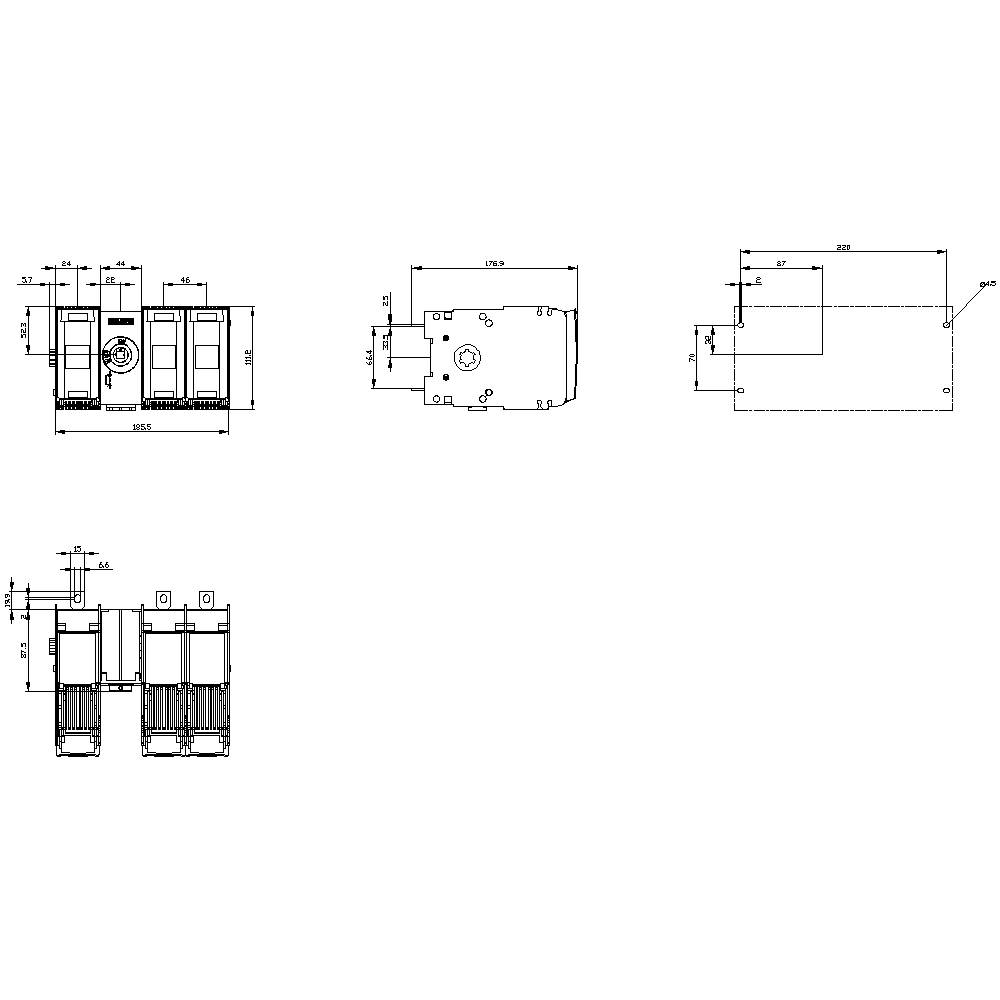

Dessin technique d'un appareil électrique avec plusieurs vues, comprenant les vues de face, de côté et de dessus, avec des dimensions détaillées indiquées.

1/3

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Tension nominale

690 V/AC

Nombre de pôles

Courant nominal - arrondi

125 A

Alim.

690 V/AC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 239.95 / pièce(s))

CHF 239.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Tension d'isolement : 1000 V
Température ambiante : -25 °C à +70 °C
Résistance à la tension de choc : 12 kV
Durée de vie mécanique : 12000
Durée de vie électrique : 8000
Type de fixation : fixation au sol
Modèle de connecteur électrique : connexion plate
Taille du coupe-circuit de charge : 2
Puissance dissipée : 45.6 W

Type de produit: Interrupteur à coupure en charge;

Alim.: 690 V/AC

Tension nominale: 690 V/AC

Nombre de pôles: 3

Dim.: (l x H x P) 190.7 x 111.3 x 178 mm

Courant nominal: 125 A

Courant nominal - arrondi: 125 A

Modèle: Coupe-circuit avec fusibles 3KF

Largeur: 190.7 mm

Hauteur: 111.3 mm

Profondeur: 178 mm

: 125 A

: 3

: 100 kA

: IP20

: NH000, NH00

: FAUX

: Flat plug-in connection

: VRAI

: Other

: VRAI

: VRAI

: 55 kW

: 5 kA

: VRAI

: FAUX

: FAUX

: 690 V

: FAUX

: FAUX

: Front side

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120MR11

Code produit :1744354

Livraison le ven. 27 novembre

Conrad Electronic

Ce produit

690 V/AC

125 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120LF11

Code produit :1705937

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120MF11

Code produit :1743665

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120NR11

Code produit :1744355

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23122LF11

Code produit :1744356

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 295.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124LF11

Code produit :1744357

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124RF11

Code produit :1744358

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 239.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23160LF11

Code produit :1744522

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 267.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23160MF11

Code produit :1744523

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 267.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23162LF11

Code produit :1744524

Livraison le ven. 27 novembre

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

pièce(s)

Min.: 1

Multiples: 1

CHF 319.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1744354 Interrupteur à coupure en charge; 3 pôles 125 A 690 V/AC Siemens 3KF23120MR11

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1744354 Interrupteur à coupure en charge; 3 pôles 125 A 690 V/AC Siemens 3KF23120MR11

Description

Interrupteur de séparation de charge avec fusible 125A, Baugr. 2, 3 broches pour fusible NH Gr. 000 et 00 traction avant centrale Appareil de base sans poignée de raccord plat arrière Disjoncteur de séparation de charge avec fusibles 3KF comme interrupteur principal, d'ARRÊT d'urgence ou de réparation. Les disjoncteurs avec fusibles 3KF permettent, selon la taille, d'allumer et d'éteindre un courant nominal compris entre 32 et 800 A. De plus, ils constituent une fonction de séparation de sécurité dans tous les circuits basse tension. Les interrupteurs de charge avec fusibles 3KF sont optimisés pour les applications exigeantes qui utilisent des fusibles NH. 1. Interrupteur de séparation de charge à utilisation variable avec embrayage turquoise ou entraînement direct en cinq tailles. 2. Mise à niveau facile des fonctions grâce à de nombreux accessoires. 3. Protection fiable contre les accidents de courant grâce à la fonctionnalité de fermeture, à la protection contre le contact et au couvercle de sécurité verrouillé automatiquement lorsque vous êtes sous tension. 4. Technique robuste avec une grande résistance aux courts-circuits pour une haute disponibilité de l'installation. 5. Montage rapide sur le rail DIN pour des dimensions allant jusqu'à 80 A. 6. Ingénierie efficace avec des données CAx complètes. 7. Protection sûre même pour les éoliennes jusqu'à 690 V + 10%.

Ce texte a été traduit par une machine.
