Name: Interrupteur à coupure en charge; 1000 A 8 NO (T), 8 NF (R) Siemens 3KD50300QE100
Brand: Siemens
SKU: 2263601
Availability: BackOrder

Un interrupteur électrique principal de Siemens avec plusieurs bornes et un commutateur rotatif pour les fonctions 'Marche' et 'Arrêt'.

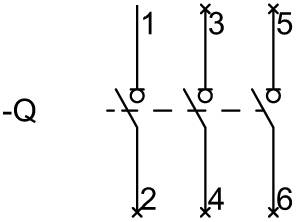

Diagramme avec trois lignes verticales, numérotées de 1 à 6. Des connexions traversent horizontalement les lignes : 1-2, 3-4 et 5-6.

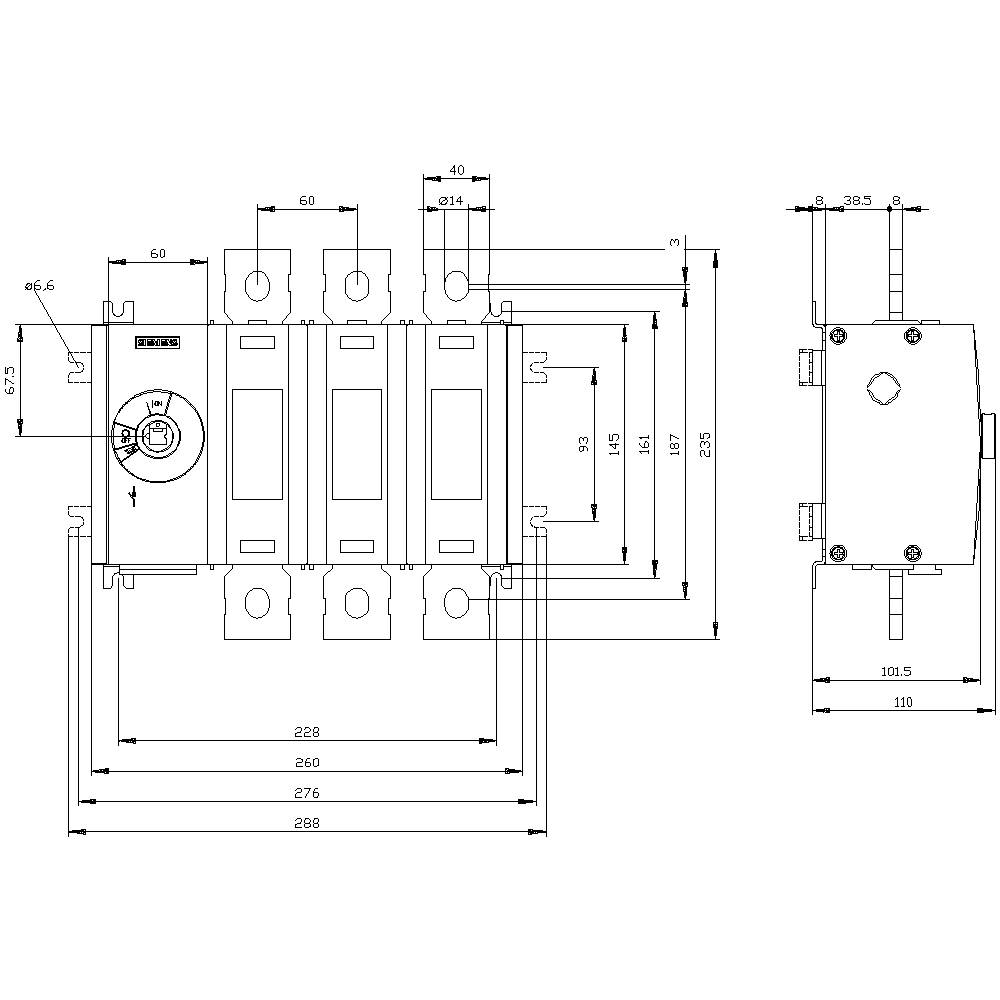

Dessin technique d'un interrupteur avec des dimensions et des annotations détaillées, montrant les vues de face et de côté.

1/3

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Nombre de pôles

Courant nominal - arrondi

1000 A

Type de contact

8 NO (T)

8 NF (R)

Alim.

1000 V/AC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 26 novembre

Nombre

pièce(s)

Total (CHF 1'269.95 / pièce(s))

CHF 1'269.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'affichage / pour affichage de position de commutation entraînement rotatif d'embrayage de porte : ON-OFF
Type de connexion électrique pour circuit principal : connexion plate
Taille du coupe-circuit de charge : 4
Type de fixation : fixation par vis
Montage au sol : oui
Tension d'isolement : 1000 V
Indice de protection : IP00
Température ambiante pendant le fonctionnement : -25 °C - +70 °C.
Puissance dissipée : 105 W max
Durée de vie mécanique (cycles de commutation) / typique : 8000
Résistance à l'onde de choc : 12 kV

Type de produit: Interrupteur à coupure en charge;

Type de contact: 8 NO (T)
8 NF (R)

Alim.: 1000 V/AC

Nombre de pôles: 3

Dim.: (l x H x P) 260 x 235 x 110 mm

Courant nominal: 1000 A

Courant nominal - arrondi: 1000 A

Modèle: Transmission avant

Largeur: 260 mm

Hauteur: 235 mm

Profondeur: 110 mm

: 8

: 8

: 800 A

: 3

: IP00

: 0

: 1

: FAUX

: FAUX

: Flat plug-in connection

: VRAI

: None

: VRAI

: VRAI

: VRAI

: 560 kW

: 30 kA

: Other

: VRAI

: FAUX

: FAUX

: FAUX

: FAUX

: 1000 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 1000 A

: 400 kW

: FAUX

: 1000

: Other

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2263601 Interrupteur à coupure en charge; 1000 A 8 NO (T), 8 NF (R) Siemens 3KD50300QE100

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2263601 Interrupteur à coupure en charge; 1000 A 8 NO (T), 8 NF (R) Siemens 3KD50300QE100

Description

Interrupteur de séparation de charge 1000A, Baugr. 4, 3 broches traction avant gauche Appareil de base sans poignée Raccordement plat Interrupteur de séparation de charge 3KD à 1600 A comme interrupteur principal, D'ARRÊT d'urgence ou de réparation puissant. Les disjoncteurs de charge 3KD jusqu'à 1600 A de Siemens offrent une protection individuelle et une grande fiabilité des installations dans l'industrie, les infrastructures et les installations. En tant qu'interrupteur principal, d'ARRÊT d'urgence ou de réparation, les disjoncteurs de charge 3KD mettent en service le matériel électrique sous charge et offrent une fonction et une distance de séparation de sécurité dans les circuits basse tension. 1. Protection contre les accidents électriques. 2. Technique robuste pour une grande fiabilité des installations. 3. Utilisation multiple avec des types de raccords et d'entraînements variables. 4. Facile à remplacer par des fonctions supplémentaires grâce à une large gamme de fonctions 5. Montage rapide sur le rail DIN chez Baugr?en jusqu'à 200 A. 6. Ingénierie efficace grâce à des données CAx complètes. 7. Documentation simple avec le configurateur manuel. 8. Convient aux installations éoliennes et solaires.

Ce texte a été traduit par une machine.
