ifm Electronic EVW080 Jonction M12 mâle, droit, femelle, droit 3 m Nombre de pôles: 3, 3 1 pc(s)

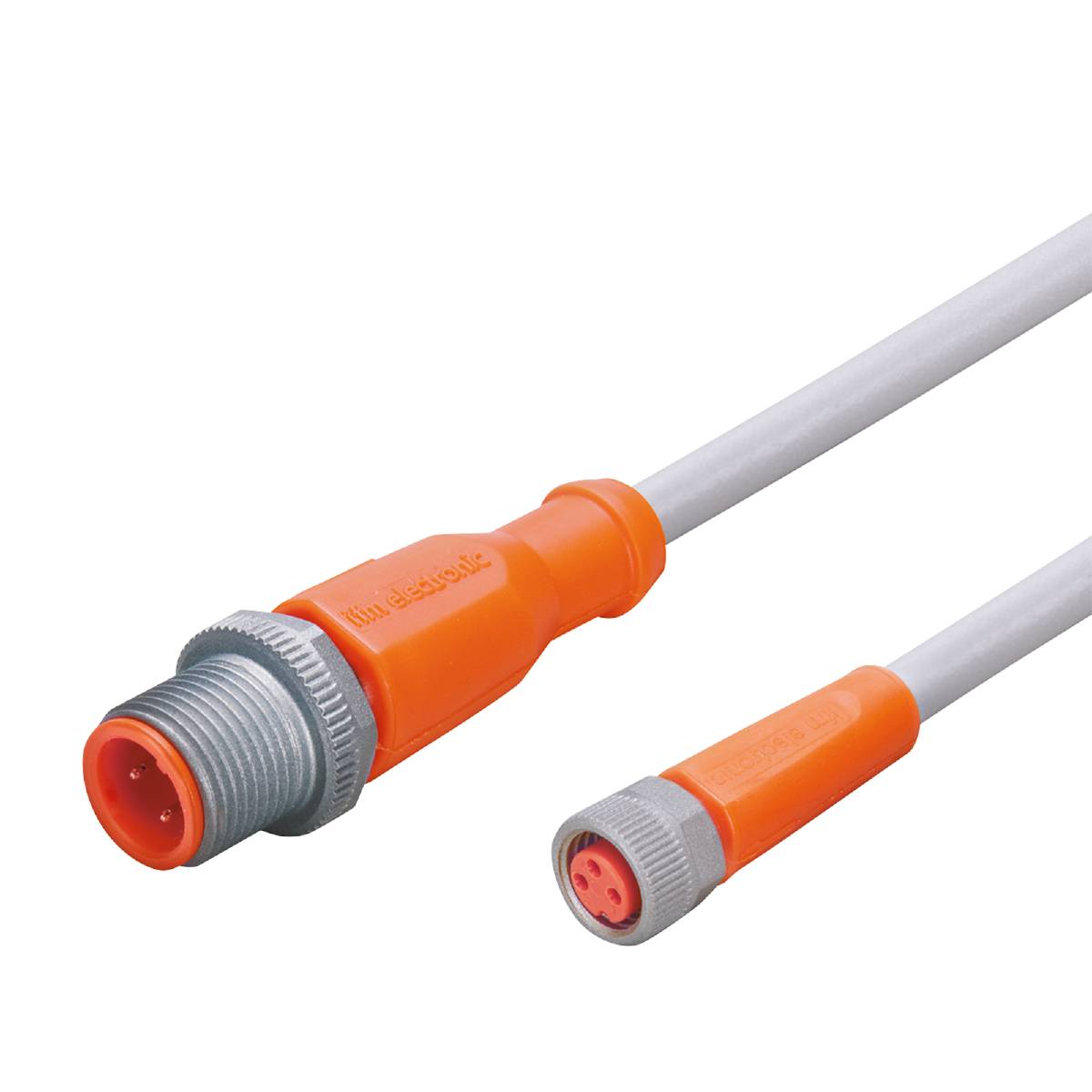

Un câble de connecteur orange, rond, avec un filetage métallique, gros plan sur le connecteur portant l'inscription « lum12.5m/o ».
Photo non contractuelle
Type de produit
Jonction
Forme
mâle, droit
femelle, droit
Coté A
M8
Coté de raccordement B
M12
Nombre de pôles
3
3
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 8 décembre
Nombre
Total (CHF 41.95 / pièce(s))
CHF 41.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble de connexion ifm EVW080

  • Câble PUR résistant aux étincelles avec aptitude à la chaîne de traction
  • Ecrou avec revêtement spécial anti-transpiration
  • Indice de protection élevé pour répondre aux besoins des environnements industriels difficiles
  • Résistant aux vibrations et aux chocs grâce à l'écrou-raccord avec protection anti-vibration
  • Protection fiable du joint torique contre la destruction par une butée mécanique fixe

Caractéristiques techniques

  • Capacité de la chaîne de traction : rayon de courbure en cas d'utilisation flexible : min. 10 x diamètre du câble ; vitesse de déplacement : max. 3,3 m/s pour une longueur de déplacement horizontale de 5 m et max. Accélération de 5 m/s²; cycles de flexion: > 2.; contrainte de torsion: ± 180 °/M.
  • Capacité de la chaîne de remorquage : oui
  • Température ambiante-1 [°C] : -25...90
  • Application : applications de soudage
  • Caractéristique spéciale : sans silicone ; sans halogène ; contacts dorés ; aptitude à la chaîne de traction
  • TENSION DE FONCTIONNEMENT [V] : < 50 AC / < 60 DC
  • Poids [g] : 100 300
  • Câble : 2. - Câble : 3 m, PUR, sans halogène, gris, Ø 4,5 mm; non réticulé par rayonnement (recyclable); résistant aux étincelles de soudage; 3 x 0,25 mm² (32 x Ø 0,1 mm)
  • INDICE DE PROTECTION : IP 65; IP 67; IP 68; IP 69K
  • Indice de protection: III
  • Sans silicone : oui
  • Connecteur : 1.connecteur - disposition des broches : 0061 - connecteur : 1 x M12, droit ; codage : A ; verrouillage : laiton, revêtement anti-adhésif ; contacts : dorés; couple de serrage : 0,6...1,5 Nm / 3.prise - disposition des broches : 0013 - connecteur : 1 x M8, droit ; codage : A ; verrouillage : laiton, revêtement anti-adhésif ; contacts : dorés ; couple de serrage : 0,3...0,5 Nm
  • Capacité de charge totale [A] : 3
  • La température ambiante se déplace [°C] : -25...90
  • Matériau de l'écrou-raccord : laiton, revêtement anti-adhésif
Type

EVW080

Type de produit

Jonction

Forme

mâle, droit

femelle, droit

Coté A

M8

Coté de raccordement B

M12

Nombre de pôles

3

3

Longueur de câble

3 m

Materiau de la gaine

PUR

Tension nominale

50 V/AC

60 V/DC

Section de raccordement (max.)

0.25 mm²

Ø extérieur

4.5 mm

Section de câble (câblage capteur/actioneeur)

0.25 mm²

Connexion

connecteur mâle M12

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M8

Codification

A

A

Revêtement du contact

contacts dorés

Section max.

0.25 mm²

Spécificités

résistant aux étincelles de soudure

Température min.

-25 °C

Température max.

90 °C

Type de fermeture

à vis

Référence fabricant

EVW080

Contenu

1 pc(s)

Diamètre de câble

4.5 mm

Ø câble max.

4.5 mm

Gamme de Ø de câble

4.5 mm (max)

Conforme à la norme RoHS

oui

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3322585 ifm Electronic EVW080 Jonction M12 mâle, droit, femelle, droit 3 m Nombre de pôles: 3, 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3322585 ifm Electronic EVW080 Jonction M12 mâle, droit, femelle, droit 3 m Nombre de pôles: 3, 3 1 pc(s)

Description

Câble de connexion ifm EVW080
