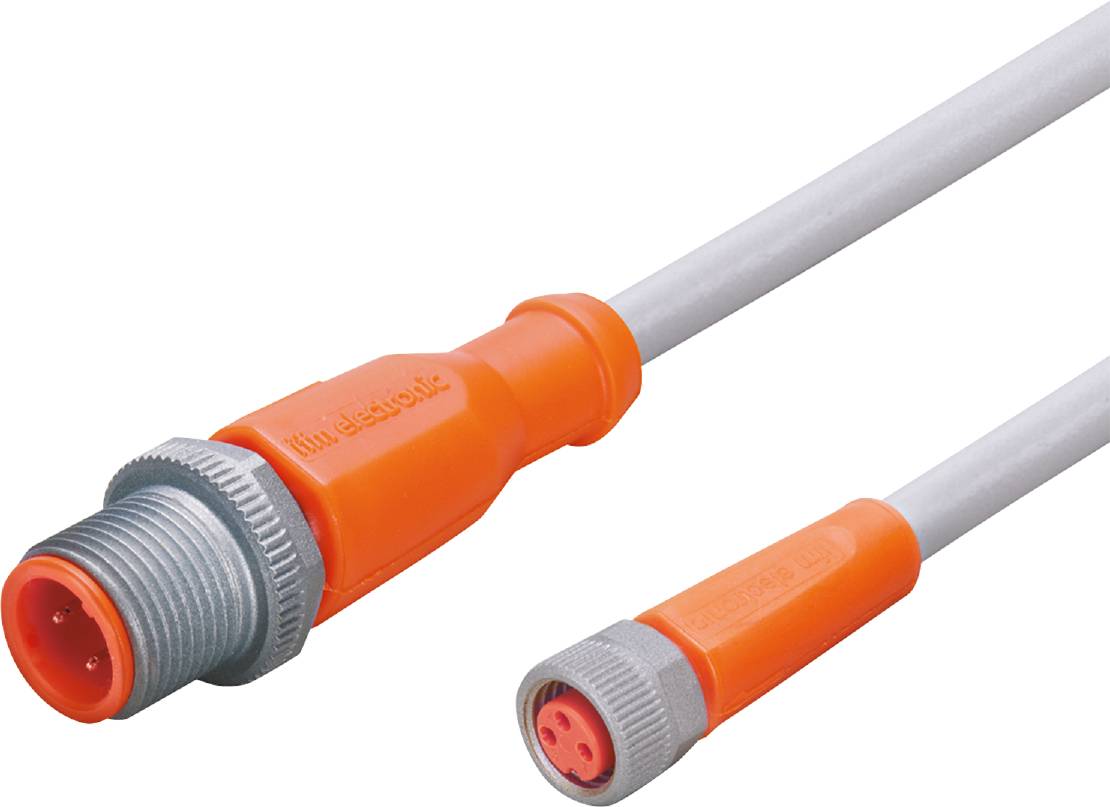

Photo non contractuelle
ifm Electronic EVW076 Jonction M12 mâle, droit, femelle, droit 0.3 m Nombre de pôles: 3, 3 1 pc(s)
Type de produit
Jonction
Forme
mâle, droit
femelle, droit
Coté A
M8
Coté de raccordement B
M12
Nombre de pôles
3
3
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 31.95 / pièce(s))
CHF 33.95
-6 %
CHF 31.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Câble de connexion ifm EVW076
- Câble PUR résistant aux étincelles avec aptitude à la chaîne de traction
- Ecrou avec revêtement spécial anti-transpiration
- Indice de protection élevé pour répondre aux besoins des environnements industriels difficiles
- Résistant aux vibrations et aux chocs grâce à l'écrou-raccord avec protection anti-vibration
- Protection fiable du joint torique contre la destruction par une butée mécanique fixe
Caractéristiques techniques
- Capacité de la chaîne de traction : rayon de courbure en cas d'utilisation flexible : min. 10 x diamètre du câble ; vitesse de déplacement : max. 3,3 m/s pour une longueur de déplacement horizontale de 5 m et max. Accélération de 5 m/s²; cycles de flexion: > 2 Mio.; contrainte de torsion: ± 180 °/M.
- Capacité de la chaîne de remorquage : oui
- Température ambiante-1 [°C] : -25...90
- Application : applications de soudage
- Caractéristique spéciale : sans silicone ; sans halogène ; contacts dorés ; aptitude à la chaîne de traction
- TENSION DE FONCTIONNEMENT [V] : < 50 AC / < 60 DC
- Poids [g] : 33.300
- Câble : 2. - Câble : 0,3 m, PUR, sans halogène, gris, Ø 4,5 mm; non réticulé par rayonnement (recyclable); résistant aux étincelles de soudage; 3 x 0,25 mm² (32 x Ø 0,1 mm)
- INDICE DE PROTECTION : IP 65; IP 67; IP 68; IP 69K
- Indice de protection: III
- Sans silicone : oui
- Connecteur : 1.connecteur - disposition des broches : 0061 - connecteur : 1 x M12, droit ; codage : A ; verrouillage : laiton, revêtement anti-adhésif ; contacts : dorés; couple de serrage : 0,6...1,5 Nm / 3.prise - disposition des broches : 0013 - connecteur : 1 x M8, droit ; codage : A ; verrouillage : laiton, revêtement anti-adhésif ; contacts : dorés ; couple de serrage : 0,3...0,5 Nm
- Capacité de charge totale [A] : 3
- La température ambiante se déplace [°C] : -25...90
- Matériau de l'écrou-raccord : laiton, revêtement anti-adhésif
- Type
EVW076
- Type de produit
Jonction
- Forme
mâle, droit
femelle, droit
- Coté A
M8
- Coté de raccordement B
M12
- Nombre de pôles
3
3
- Longueur de câble
0.3 m
- Materiau de la gaine
PUR
- Tension nominale
50 V/AC
60 V/DC
- Section de raccordement (max.)
0.25 mm²
- Ø extérieur
4.5 mm
- Section de câble (câblage capteur/actioneeur)
0.25 mm²
- Connexion
connecteur mâle M12
- Type de filetage côté du raccordement
M12
- Codification
A
A
- Revêtement du contact
doré
- Section max.
0.25 mm²
- Spécificités
pour chaîne porte-câbles
- Température min.
-25 °C
- Température max.
90 °C
- Type de fermeture
à vis
- Référence fabricant
EVW076
- Contenu
1 pc(s)
- Diamètre de câble
4.5 mm
- Ø câble max.
4.5 mm
- Gamme de Ø de câble
4.5 mm (max)
- Conforme à la norme RoHS
oui
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3316030 ifm Electronic EVW076 Jonction M12 mâle, droit, femelle, droit 0.3 m Nombre de pôles: 3, 3 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3316030 ifm Electronic EVW076 Jonction M12 mâle, droit, femelle, droit 0.3 m Nombre de pôles: 3, 3 1 pc(s)
Description
Câble de connexion ifm EVW076
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Technique de raccordement des capteurs/actionneurs fréquemment recherchés:
