ifm Electronic EVC083 Câble de raccordement M12 femelle, droit 20 m Nombre de pôles: 5 1 pc(s)

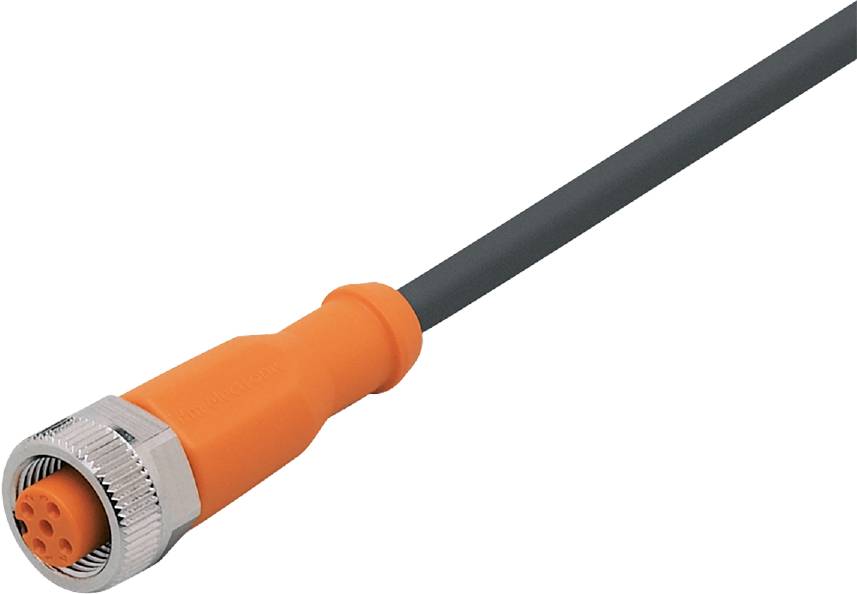

Un câble orange avec une fiche métallique, posé sur une surface blanche. C'est un câble de connexion électrique.
Photo non contractuelle
Type de produit
Câble de raccordement
Forme
femelle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12
Coté de raccordement B
extrémités ouvertes
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 8 décembre
Nombre
Total (CHF 51.95 / pièce(s))
CHF 55.95
-7 %
CHF 51.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble de raccordement ifm EVC083 avec prise

  • Résistant aux huiles et aux lubrifiants de refroidissement
  • Etanchéité durable et fiable même en cas de montage sans outil
  • Indice de protection élevé pour répondre aux besoins des environnements industriels difficiles
  • Résistant aux vibrations et aux chocs grâce à l'écrou-raccord avec protection anti-vibration
  • Protection fiable du joint torique contre la destruction par une butée mécanique fixe

Caractéristiques techniques

  • Dimensions [mm] : 15,5 x 15,5 x 45
  • Capacité de la chaîne de traction : rayon de courbure en cas d'utilisation flexible : min. 10 x diamètre du câble ; vitesse de déplacement : max. 3,3 m/s pour une longueur de déplacement horizontale de 5 m et max. Accélération de 5 m/s²; cycles de flexion: > 5 millions; contrainte de torsion: ± 180 °/M.
  • Capacité de la chaîne de remorquage : oui
  • Température ambiante-1 [°C] : -25...90
  • Caractéristique spéciale : sans silicone ; sans halogène ; contacts dorés ; aptitude à la chaîne de traction
  • TENSION DE FONCTIONNEMENT [V] : < 250 AC / < 300 DC
  • Poids [g] : 565.200
  • Câble : câble : 20 m, PUR, sans halogène, noir, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)
  • Humidité du roulement [%] : 10...100
  • Température de stockage [°C] : -25...55
  • INDICE DE PROTECTION : IP 65; IP 67; IP 68; IP 69K
  • Classe de protection : II
  • Sans silicone : oui
  • Connecteur : femelle - disposition des broches : 0017 - connecteur : 1 x M12, droit ; codage : A ; verrouillage : laiton, nickelé ; contacts : dorés ; couple de serrage : 0,6 à 1,5 Nm
  • Capacité de charge totale [A] : 4
  • La température ambiante se déplace [°C] : -25...90
  • Matériau de l'écrou-raccord : laiton, nickelé
Type

EVC083

Type de produit

Câble de raccordement

Forme

femelle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

5

Longueur de câble

20 m

Materiau de la gaine

PUR

Tension nominale

250 V/AC

300 V/DC

Section de raccordement (max.)

0.34 mm²

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Connexion

connecteur femelle M12

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

A

Revêtement du contact

doré

Section max.

0.34 mm²

Section (min.)

0.34 mm²

Spécificités

pour chaîne porte-câbles

Température min.

-25 °C

Température max.

90 °C

Type de fermeture

à vis

Référence fabricant

EVC083

Contenu

1 pc(s)

Diamètre de câble

4.3 mm

Ø câble max.

4.3 mm

Gamme de Ø de câble

4.3 mm (max)

Conforme à la norme RoHS

oui

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3316887 ifm Electronic EVC083 Câble de raccordement M12 femelle, droit 20 m Nombre de pôles: 5 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3316887 ifm Electronic EVC083 Câble de raccordement M12 femelle, droit 20 m Nombre de pôles: 5 1 pc(s)

Description

Câble de raccordement ifm EVC083 avec prise

Ce texte a été traduit par une machine.
