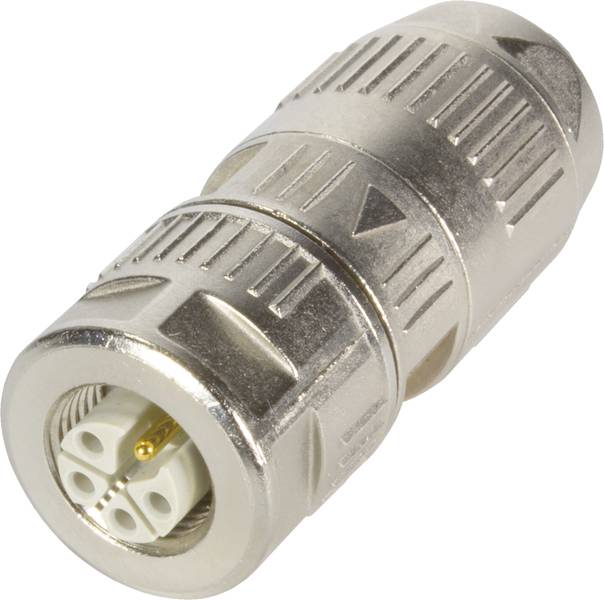

HARTING 21038962515 Connecteur de câbles Nombre total de pôles: 5 1 pc(s)
Type de produit
Connecteur de câbles
Nombre total de pôles
5
Connexion
à sertir
Contenu
1 pc(s)
Type
21 03 896 2515
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 47.95 / pièce(s))
CHF 47.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : connecteur rond M12
- Composant : connecteur de câble
- Type de raccordement : borne à sertir
- Nombre de contacts : 5
- Type de verrouillage : verrouillage à vis
- Courant nominal : 12 A.
- Résistance d'isolation : >108 Ω
- Résistance de passage : ≤ 10 mΩ
- Température limite: -40 ... +125 °C
- Cycles de couplage: ≥ 100
- Groupe de matériaux isolants : I (600 ≤ CTI)
- Matériau : polyamide (PA)
- Normes : IEC 61076-2-111
- Poids net : 40 g
- Désignation : alimentation Power
- Nombre de contacts : 4
- Tension de mesure : 630 V
- Tension nominale : 6 kV
- Degré de pollution : 3
- Remarques : les contacts à sertir doivent être commandés séparément.
- Nombre de contacts spéciaux : 1
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Codage : codage K
- Sexe : femelle
- Section de conducteur : AWG 20... AWG 14
- Description : droite
- Avec blindage
- Indice de protection selon IEC 60529 : IP65 / IP67 lorsqu'il est branché
- Couple de serrage : 0,6 Nm
- Matériau du boîtier : zinc moulé sous pression
- Diamètre du câble : 6,6 ... 11,6 mm
- Catégorie de surtension III
- Largeur de la clé (vis moletée / écrou moleté) : 17
- Spécification des contacts spéciaux : contact PE
- Type
21 03 896 2515
- Type de produit
Connecteur de câbles
- Nombre total de pôles
5
- Connexion
à sertir
- Contenu
1 pc(s)
- Fermeture
Verrouillage à vis
- Ø câble max.
11.6 mm
- Diam. câble (min.)
6.6 mm
- Matériau boîtier
zinc moulé sous pression
- Référence fabricant
21038962515
- Gamme de Ø de câble
6.6 - 11.6 mm
- Nombre de pôles
5
Gland nut
630 V
VRAI
Zinc
Other
-40-125 °C
Crimp connection
Other
III
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
IP65/IP67
FAUX
12 A
6.6-11.6 mm
100
4
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3008398 HARTING 21038962515 Connecteur de câbles Nombre total de pôles: 5 1 pc(s)
Fiche technique 3008398 HARTING 21038962515 Connecteur de câbles Nombre total de pôles: 5 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3008398 HARTING 21038962515 Connecteur de câbles Nombre total de pôles: 5 1 pc(s)
Description
Connecteur de câble, droit, femelle, codage K, raccordement à sertir, polyamide (PA), contacts : 5, section de conducteur : 0,5...2,5 mm²
