HARTING 09692815140 09 69 281 5140 Contact coaxial alliage de cuivre 2 A 1 pc(s) Piece

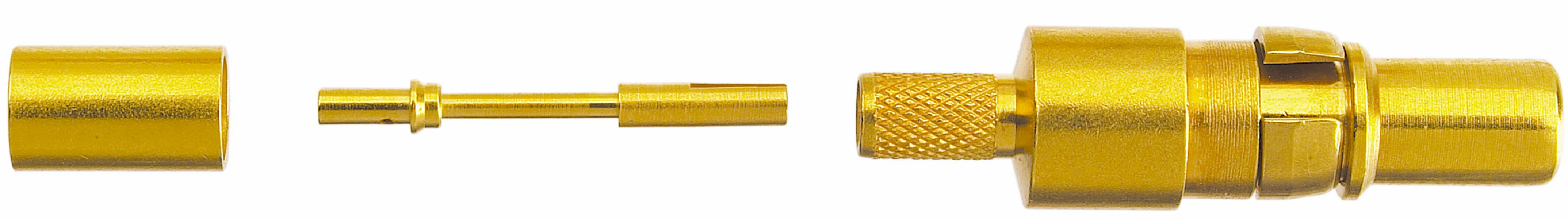

Connecteur doré démontable à trois parties : boîtier, broche de contact et écrou de connexion, sur fond blanc.
Type d'emballage
Piece
Type de produit
Contact coaxial
Matériau du contact
alliage de cuivre
Contenu
1 pc(s)
Connexion
à souder
à sertir
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar., 19 janvier 2027
Nombre
Total (CHF 7.50 / pièce(s))
CHF 8.70
-14 %
CHF 7.50
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Série : D-Sub
  • Description du contact: Droit;pour câble RG 174 U, 188 AU, 316 U
  • Type de raccordement : raccord soudé/sertissé
  • Courant assigné: ≤ 2 A
  • Tenue d’isolation : 10 puissance 9 Ω
  • Résistance de passage: ‌2,7 mΩ pour conducteurs intérieurs;‌2,7 mΩ pour conducteurs extérieurs
  • Température limite: -55 ... 0...+135 °C
  • Cycles d'enfichage: ≥ 500
  • Tension d'essai Ueff : 0,75 kV @ 50 Hz
  • Contacts de matériaux: Alliage de cuivre;PBFE / PBTP / PI
  • Surface de contact : métal précieux sur Ni
  • Poids net : 1,836 g
  • Épaisseur de la couche : ≥ 30 µinch
  • Prénom : Mixed
  • Caractéristiques: Conducteur extérieur: Sertissage dans la cavité de l'outil B
  • Tension assignée : 250 V
  • Puissance d'enfichage : ≤ 7 N
  • Force de traction : ≤ 7 N
  • Type de contact : contact coaxial
  • Sexe : stylo
  • Méthode de fabrication : contacts tournés
  • Longueur de dénudage: 3 mm pour conducteur intérieur; blindage 5 mm; gaine de câble 9,5 mm
  • Matériau de verrouillage : alliage de cuivre
  • Résistance des ondes : 50 Ω.
  • Fréquence : 0... 2 GHz
Type d'emballage

Piece

Type de produit

Contact coaxial

Matériau du contact

alliage de cuivre

Contenu

1 pc(s)

Connexion

à souder

à sertir

Cycles de couplage

500

Référence fabricant

09692815140

Type de contact

contacts décolletés

Revêtement du contact

métal précieux

Courant nominal

2 A

Type

09 69 281 5140

Pin

-55-135 °C

Other

Other

3 mm

2 A

Other copper alloys

500

Documents & téléchargements

Fiche technique

Fiche technique 3001856 HARTING 09692815140 09 69 281 5140 Contact coaxial alliage de cuivre 2 A 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3001856 HARTING 09692815140 09 69 281 5140 Contact coaxial alliage de cuivre 2 A 1 pc(s) Piece

Description

Contact coaxial, droit, pour câble RG 174 U, 188 AU, 316 U, courant de fonctionnement : 2 A, broche, Alliage de cuivre, PBFE / PBTP / PI, métal précieux sur Ni
