Name: HARTING 09354330401 Kit connecteur Nombre total de pôles: 5 1 pc(s)
Brand: HARTING
SKU: 3001288
Availability: BackOrder

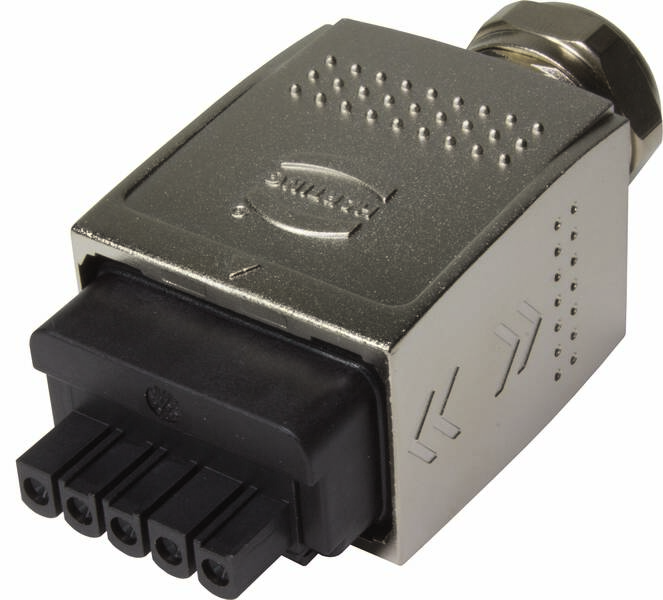

Un connecteur métallique rectangulaire avec des bornes en plastique noir et des marquages fléchés indiquant le sens de connexion.

Type de produit

Kit connecteur

Nombre total de pôles

Connexion

borne à ressort

Contenu

1 pc(s)

Courant nominal - arrondi

16 A

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 1 mars 2027

Nombre

pièce(s)

Total (CHF 39.95 / pièce(s))

CHF 39.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : Han ® PushPull (V14)
Composant : jeux de connecteurs
Type de raccordement : borne à ressort
Nombre de contacts : 5
Type de verrouillage : PushPull
Courant nominal : ‌ 16 A.
Température limite: -40 ... 0...+70 °C
Cycles de couplage: ≥ 100
Matériau : polyamide (PA)
Matériau des contacts : alliage de cuivre
Surface de contact : au sur le côté ni ; SN sur le côté ni
Classe de combustible selon UL 94 : V-0
Normes : IEC/pas 61076-3-126
Poids net : 0,01 g
Désignation : Power L
Caractéristiques : verrouillage intuitif ; peut être confectionné sans outil
Tension de mesure : 24 V
Tension nominale : 1,5 kV
Degré de pollution : 3
Remarque : lors de l'installation d'un système PROFINET, respectez la directive de montage PROFINET.
Section de conducteur : AWG 18... AWG 13
Longueur de dénudage : torons de 10 mm ; gaine de câble de 44 mm
Description : conforme à l'AIDA ; avec codage fixe
Blindage : non blindé
Indice de protection selon IEC 60529 : IP65 ; IP67
PROFINET : oui
Couple de serrage : ‌3 Nm
Résistance aux vibrations : 10-150 Hz, 5 g, 0,35 mm, 10 cycles selon IEC 61373 catégorie 1 classe B.
Homologations : DNV GL
Résistance aux chocs : 30 g / 11 ms, 3 chocs / axe et direction
Plage de serrage : 9... 13 mm
Matériau du boîtier : zinc moulé sous pression
Surface du boîtier : nickelée
Matériau du joint torique : NBR
Matériau du joint de câble : NBR
Matériau du joint intérieur du boîtier : NBR

Type: 09 35 433 0401

Type de produit: Kit connecteur

Nombre total de pôles: 5

Connexion: borne à ressort

Contenu: 1 pc(s)

Courant nominal: 16 A

Courant nominal - arrondi: 16 A

Tension nominale: 24 V

Matériau du contact: alliage de cuivre

Matériau boîtier: zinc moulé sous pression

Référence fabricant: 09354330401

Nombre de pôles: 5

: IP65
IP67

: Push Pull

: 24 V

: 5

: Other

: Zinc

: Other

: -40-70 °C

: Other

: 1.5 kV

: Spring clamp connection

: Nickel/gold

: 0.75-2.5 mm²

: 0.75-2.5 mm²

: 0.75-2.5 mm²

: 0.75-2.5 mm²

: IP65

: FAUX

: Polyamide (PA)

: Other copper alloys

: Other

: 16 A

UKCA: non pertinent
