Name: HARTING 09156083001 Emmanchement M23 Nombre total de pôles: 8 + PE 1 pc(s)
Brand: HARTING
SKU: 3007849
Availability: BackOrder

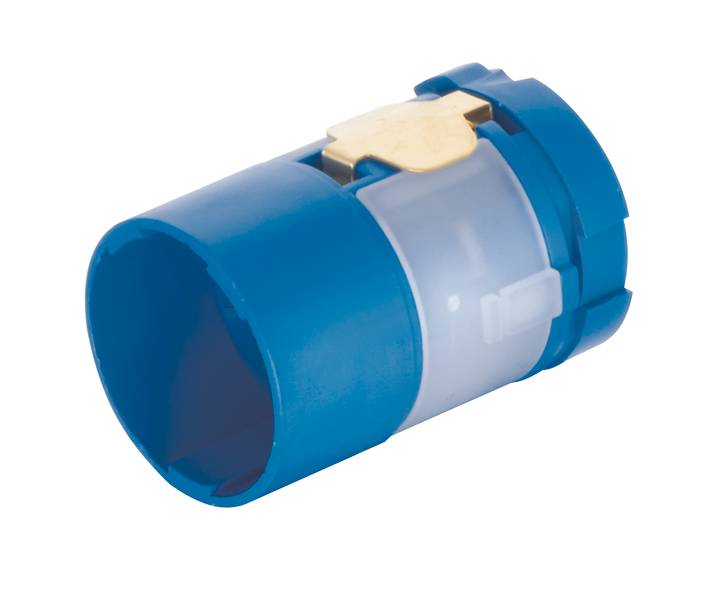

Un raccord de tuyau bleu en plastique avec un fermoir métallique, montrant des pièces pour fixer des tubes, sur une surface blanche.

Type de produit

Emmanchement M23

Nombre total de pôles

8 + PE

Connexion

à sertir

Contenu

1 pc(s)

Type

09 15 608 3001

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

18 pièce(s)

Nombre

pièce(s)

Total (CHF 7.90 / pièce(s))

CHF 7.90

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : connecteur rond M23
Composant : inserts
Type de raccordement : borne à sertir
Nombre de contacts : 8
Résistance d'isolation : >1013 Ω
Température limite: -40 ... +125 °C
Cycles d'accouplement : ≥ 500
Tension de test Ueff : 4 kV
Matériau : polyamide (PA)
Couleur insert : bleu
Classe de combustible selon UL 94 : V-0
Poids net : 7,84 g
Désignation : alimentation Power
Nombre de contacts de signal : 4
Nombre de contacts : 3
Remarques : les contacts à sertir doivent être commandés séparément.;4x 2 mm;4x 1 mm
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Sexe : stylet
Section du conducteur : 0,14 ... 4 mm²
Autres contacts : contact PE
Courant de mesure (signal) : 8 A.
Courant nominal (puissance Power) : 28 A
Tension de mesure (alimentation Power) : 600 V.
Tension de mesure (signal) : 300 V.
Tension nominale (signal) : 2,5 kV
Degré de pollution (signal) : 3
Tension nominale (puissance Power) : 4 kV
Degré de pollution (puissance Power) : 3

Type: 09 15 608 3001

Type de produit: Emmanchement M23

Nombre total de pôles: 8 + PE

Connexion: à sertir

Couleur: bleu

Contenu: 1 pc(s)

Température max.: +125 °C

Température min.: -40 °C

Contact séquentiel (PE): oui

Poids: 7.84 g

Référence fabricant: 09156083001

Nombre de pôles: 8

Section max.: 4 mm²

Section (min.): 0.14 mm²

Gamme de section: 0.14 - 4 mm²

: 8

: Pin

: -40-125 °C

: V0

: Crimp connection

: Other

: 0.14-4 mm²

: 0.14-4 mm²

: FAUX

: Polyamide (PA)

: Other

: Thermoplastic

: Plastic

: 500

Documents & téléchargements

Fiche technique

Fiche technique 3007849 HARTING 09156083001 Emmanchement M23 Nombre total de pôles: 8 + PE 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3007849 HARTING 09156083001 Emmanchement M23 Nombre total de pôles: 8 + PE 1 pc(s)

Description

Inserts, raccord à sertir, broche, polyamide (PA), bleu, contacts : 8 contacts PE, section de conducteur : 0,14...4 mmm²

Ce texte a été traduit par une machine.

Description

Inserts, raccord à sertir, broche, polyamide (PA), bleu, contacts : 8 contacts PE, section de conducteur : 0,14...4 mmm²

Ce texte a été traduit par une machine.
