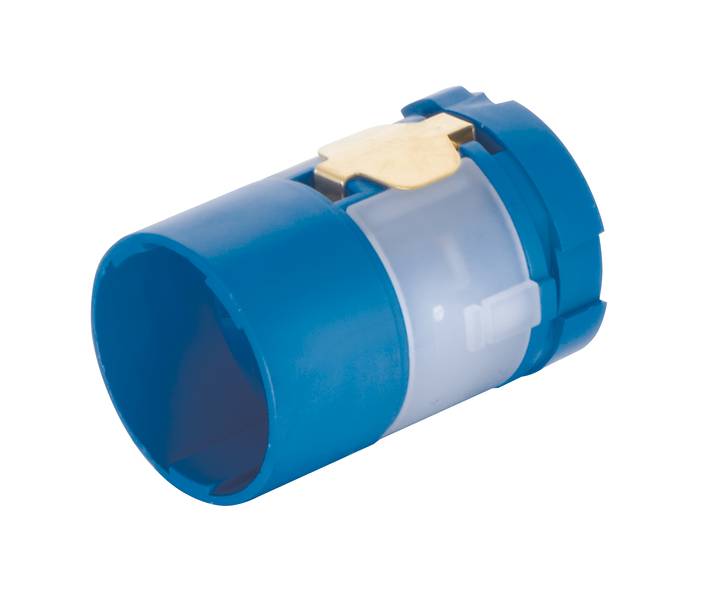

HARTING 09156063001 Emmanchement M23 Nombre total de pôles: 6 + PE 1 pc(s)
Type de produit
Emmanchement M23
Nombre total de pôles
6 + PE
Connexion
à sertir
Contenu
1 pc(s)
Type
09 15 606 3001
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
2 pièce(s)
Nombre
Total (CHF 10.95 / pièce(s))
CHF 12.95
-15 %
CHF 10.95
Prix TVA incl.
Plus que 2 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : connecteur rond M23
- Composant : inserts
- Type de raccordement : borne à sertir
- Nombre de contacts : 6
- Courant de mesure : 28 A.
- Résistance d'isolation : >1013 Ω
- Température limite: -40 ... +125 °C
- Cycles d'accouplement : ≥ 500
- Tension de test Ueff : 4 kV
- Matériau : polyamide (PA)
- Couleur insert : bleu
- Classe de combustible selon UL 94 : V-0
- Poids net : 7,66 g
- Désignation : alimentation Power
- Nombre de contacts : 5
- Tension de mesure : 600 V
- Tension nominale : 4 kV
- Degré de pollution : 3
- Remarques : les contacts à sertir doivent être commandés séparément.;6x 2 mm
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Sexe : stylet
- Section du conducteur : 0,75 ... 4 mm²
- Autres contacts : contact PE
- Type
09 15 606 3001
- Type de produit
Emmanchement M23
- Nombre total de pôles
6 + PE
- Connexion
à sertir
- Couleur
bleu
- Contenu
1 pc(s)
- Température max.
+125 °C
- Température min.
-40 °C
- Contact séquentiel (PE)
oui
- Poids
7.66 g
- Référence fabricant
09156063001
- Matériau d'isolation
polyamide
- Nombre de pôles
6
- Section max.
4 mm²
- Section (min.)
0.75 mm²
- Gamme de section
0.75 - 4 mm²
600 V
6
Pin
-40-125 °C
V0
4 kV
Crimp connection
Other
0.75-4 mm²
0.75-4 mm²
FAUX
Polyamide (PA)
Other
Thermoplastic
28 A
Plastic
500
Documents & téléchargements
Fiche technique
Fiche technique 3007847 HARTING 09156063001 Emmanchement M23 Nombre total de pôles: 6 + PE 1 pc(s)
Fiche technique 3007847 HARTING 09156063001 Emmanchement M23 Nombre total de pôles: 6 + PE 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3007847 HARTING 09156063001 Emmanchement M23 Nombre total de pôles: 6 + PE 1 pc(s)
Description
Inserts, raccord à sertir, broche, polyamide (PA), bleu, courant de mesure : 28 A, contacts : 6 contacts PE, section de conducteur : 0,75...4 mmm²
