Name: HARTING 09 67 815 8715 09678158715 Connecteur Nombre de pôles: 15 fût à souder 1 pc(s) Piece
Brand: HARTING
SKU: 3004311
Availability: BackOrder

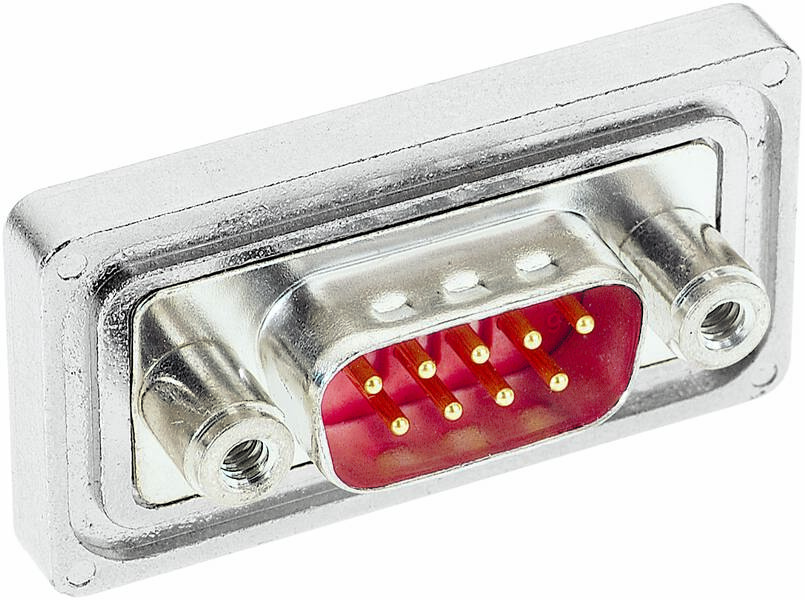

Un connecteur D-Sub à 9 broches, de couleur argent avec des insertions rouges et des contacts dorés, adapté aux connexions séries.

Type d'emballage

Piece

Type de produit

Connecteur

Forme

femelle, droit

Nombre de pôles

Connexion

fût à souder

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 28 avril 2027

Nombre

pièce(s)

Total (CHF 37.95 / pièce(s))

CHF 37.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteurs

Connecteur
Nombre de pôles: 15

Caractéristiques techniques

Série : Sub-D
Composant : connecteur
Description du contact : pivoté ; droit
Type de raccordement : raccord à fût à souder
Nombre de contacts : 15
Type de verrouillage : bride filetée M3
Courant nominal : ‌ 5 A.
Résistance d'isolation : > 5 x 109 Ω
Résistance de passage : ≤ 10 mΩ
Température limite : -25 ... 0...+70 °C
Cycles d'accouplement : ≥ 500
Tension de test Ueff : 1,2 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matériau utilisé : matière thermoplastique renforcée de fibres de verre ; Shell : laiton, étamé
Couleur : rouge
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur ni
Classe de combustible selon UL 94 : V-0
Normes : DIN 41652
Poids net : 31,8 g
Épaisseur de couche : ≥ 30 μinch
Désignation : IP67
Voie aérienne: ≥ 1 mm
Distance de fuite : ≥ 1 mm
connexion à chaud : non
Matériau : zinc moulé sous pression, nickelé
Sexe : femelle
Section du conducteur : AWG 20
Description : avec cadre frontal
Indice de protection selon IEC 60529 : IP67
Couple de serrage : 0,4... Vis 0,6 Nm
Taille : D-Sub 2
Matériau du joint : silicone
Couleur du joint : rouge

Type d'emballage: Piece

Type: SUB-D

Type de produit: Connecteur

Forme: femelle, droit

Nombre de pôles: 15

Connexion: fût à souder

Contenu: 1 pc(s)

Cycles de couplage: ≥ 500

Affectation: 15 contacts de signalisation

Référence fabricant: 09678158715

Couleur: rouge

Type de contact: contacts décolletés

Matériau du contact: alliage de cuivre

Revêtement du contact: métal précieux

: IP67

Spécificités: avec bride filetée

Type: 09 67 815 8715

: Plug/bus

: 15
