HARTING 09 65 262 6817 09652626817 Connecteur Nombre de pôles: 15 à souder 1 pc(s)

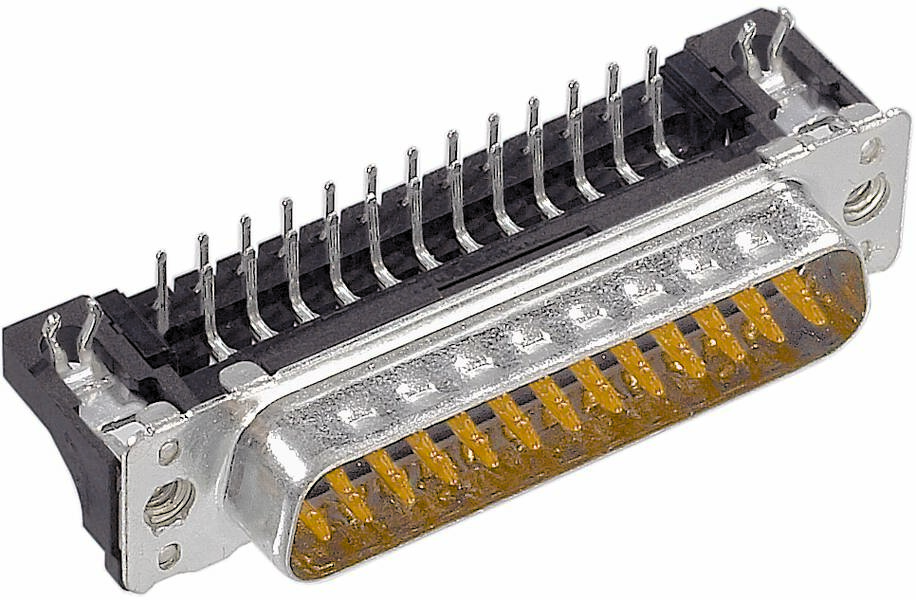

Un connecteur D-Sub argenté à broches multiples, typique pour la connexion d'appareils électroniques.
Type de produit
Connecteur
Forme
mâle, coudé
Nombre de pôles
15
Connexion
à souder
Nbr de rangées
2
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun., 22 mars 2027
Nombre
Total (CHF 7.50 / pièce(s))
CHF 7.50
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteurs

  • Connecteur
  • Nbr de rangées: 2
  • Nombre de pôles: 15

Caractéristiques techniques

  • Série : Sub-D
  • Composant : connecteur
  • Description du contact : perforé ; coudé
  • Type de connexion : connexion à souder par points
  • Type de connexion : carte mère à carte mère
  • Nombre de contacts : 15
  • Longueur des broches : 2,9 mm
  • Type de verrouillage : bride avec boulon à vis monté 4-40 UNC
  • Grille, côté connexion : 2,74 mm
  • Courant nominal : ‌ 6,5 A.
  • Résistance d'isolation : >1010 Ω
  • Résistance de passage : ≤ 10 mΩ
  • Température limite: -55 ... +125 °C
  • Cycles d'accouplement : ≥ 250
  • Tension de test Ueff : 1 kV
  • Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
  • Matériau utilisé : matière thermoplastique, renforcée de fibre de verre (PBTP) ; coque : acier, finition de surface
  • Couleur : noir
  • Matériau des contacts : alliage de cuivre
  • Surface de contact : métal précieux sur ni
  • Classe de combustible selon UL 94 : V-0
  • Normes : DIN 41652
  • Poids net : 11 g
  • Désignation : standard
  • Voie aérienne: ≥ 1 mm
  • Distance de fuite : ≥ 1 mm
  • Fixation ci : avec clips de verrouillage
  • connexion à chaud : non
  • EPAISSEUR du circuit imprimé : ≥1,6 mm
  • Force d'accouplement : ≤ 50 N
  • Force de traction : ≥ 4,5 N;≤ 33 N
  • Sexe : stylet
  • Description : profil bas
  • Autres contacts : avec contact de masse
  • Couple de serrage : vis de verrouillage ≤0,4 Nm
  • Taille : D-Sub 2
  • Espacement des rangées : 2,54 mm
  • Hauteur de montage : ‌ 3,6 mm
Type

SUB-D

Type de produit

Connecteur

Forme

mâle, coudé

Nombre de pôles

15

Connexion

à souder

Nbr de rangées

2

Contenu

1 pc(s)

Cycles de couplage

≥ 250

Référence fabricant

09652626817

Couleur

noir

Type de contact

contacts estampés

Matériau du contact

alliage de cuivre

Revêtement du contact

métal précieux

Dimension grille

2.74 mm

Spécificités

version basse

Type

09 65 262 6817

Plug/bus

15

Documents & téléchargements

Fiche technique

Fiche technique 3004266 HARTING 09 65 262 6817 09652626817 Connecteur Nombre de pôles: 15 à souder 1 pc(s)

Fiche technique 3004266 HARTING 09 65 262 6817 09652626817 Connecteur Nombre de pôles: 15 à souder 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3004266 HARTING 09 65 262 6817 09652626817 Connecteur Nombre de pôles: 15 à souder 1 pc(s)

Description

Connecteur, profil bas, connexion à souder par vague, courant nominal : 6,5 A, broche, taille : D-Sub 2
