Name: HARTING 09 65 166 6816 09651666816 Connecteur Nombre de pôles: 9 THR 1 pc(s) Piece
Brand: HARTING
SKU: 3004222
Availability: BackOrder

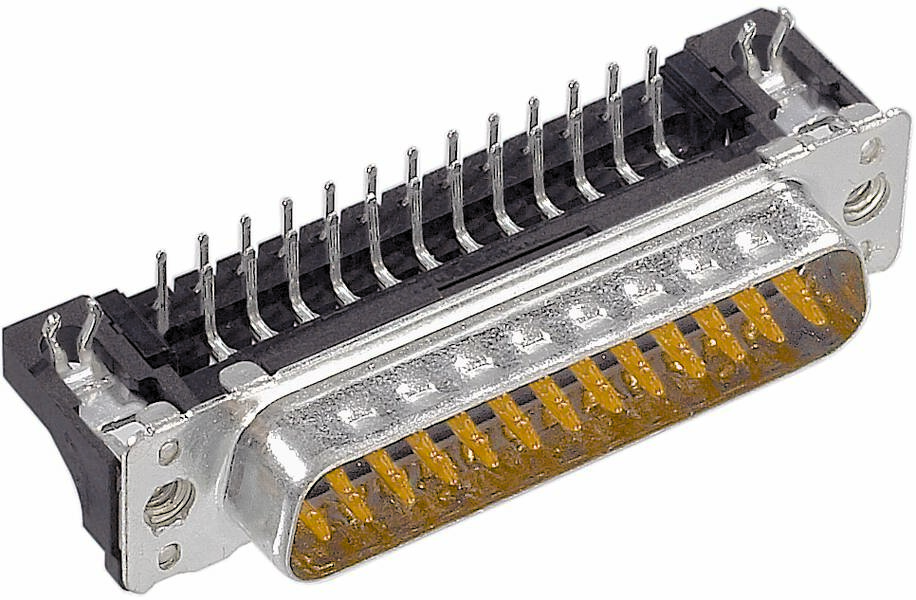

Une broche métallique avec plusieurs broches dorées, utilisée pour les connexions électroniques.

Type d'emballage

Piece

Type de produit

Connecteur

Forme

mâle, coudé

Nombre de pôles

Connexion

THR

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven., 19 mars 2027

Nombre

pièce(s)

Total (CHF 5.30 / pièce(s))

CHF 5.30

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteurs

Connecteur
Nombre de pôles: 9

Caractéristiques techniques

Série : Sub-D
Composant : connecteur
Description du contact : perforé ; coudé
Type de connexion : connexion à souder par réflecteur (THR)
Type de connexion : carte mère à carte mère
Nombre de contacts : 9
Longueur des broches : 2,9 mm
Type de verrouillage : bride filetée 4-40 UNC
Grille, côté connexion : 2,74 mm
Courant nominal : ‌ 6,5 A.
Résistance d'isolation : >1010 Ω
Résistance de passage : ≤ 10 mΩ
Température limite: -55 ... +125 °C (max. Pour le brasage à la lumière) +240 °C pour 15 s)
Cycles d'accouplement : ≥ 250
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : II (400 ≤ CTI < 600)
Matériau utilisé : matière thermoplastique renforcée de fibres de verre (PCT) ; coque : acier, nickelé
Couleur : gris
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur ni
Classe de combustible selon UL 94 : V-0
Normes : DIN 41652
Poids net : 6,97 g
Désignation : standard
Voie aérienne: ≥ 1 mm
Distance de fuite : ≥ 1 mm
connexion à chaud : non
EPAISSEUR du circuit imprimé : ≥1,6 mm
Force d'accouplement : ≤ 30 N
Force de traction : ≥ 3,3 N;≤ 20 N
Sexe : stylet
Description : profil bas
Couple de serrage : boulon à vis ≤0,6 Nm
Taille : D-Sub 1
Espacement des rangées : 2,54 mm
Hauteur de montage : ‌ 3,6 mm

Type d'emballage: Piece

Type: SUB-D

Type de produit: Connecteur

Forme: mâle, coudé

Nombre de pôles: 9

Connexion: THR

Contenu: 1 pc(s)

Cycles de couplage: ≥ 250

Référence fabricant: 09651666816

Couleur: gris

Type de contact: contacts estampés

Matériau du contact: alliage de cuivre

Revêtement du contact: métal précieux

Dimension grille: 2.74 mm

Spécificités: avec filetage
version basse
coudé
pour contacts estampés
pour borne à souder THR

Type: 09 65 166 6816

: Plug/bus

: 9
