Name: HARTING 09 55 266 6819 741 09552666819741 Connecteur Nombre de pôles: 15 SMT 160 pc(s) Piece
Brand: HARTING
SKU: 3004201
Availability: BackOrder

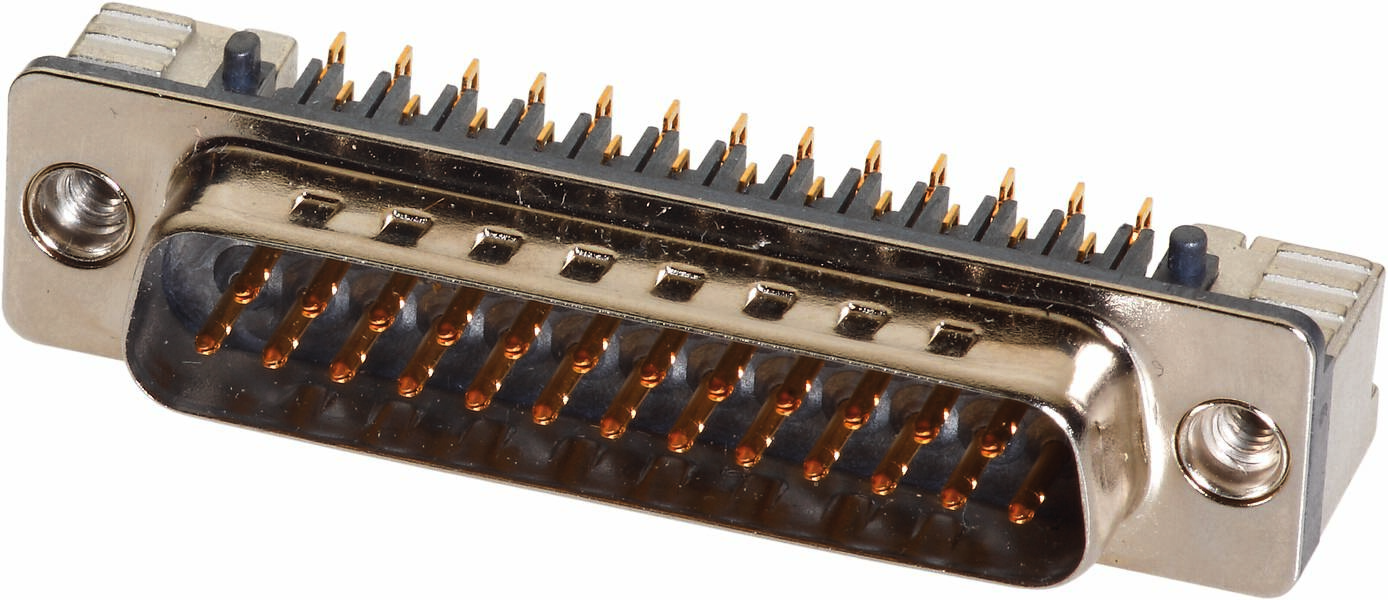

Un connecteur D-Sub 25 broches avec boîtier métallique et contacts surélevés, souvent utilisé pour la transmission de données série.

Type d'emballage

Piece

Type de produit

Connecteur

Forme

mâle, coudé

Nombre de pôles

Connexion

SMT

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu., 25 mars 2027

Nombre (taille du paquet 160 pc(s))

Set(s)

Total (CHF 694.95 / pièce(s))

CHF 694.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteurs

Connecteur
Nbr de rangées: 2
Nombre de pôles: 15

Caractéristiques techniques

Série : Sub-D
Composant : connecteur
Description du contact : perforé ; coudé
Type de connexion : connexion à souder par réflecteur (SMT)
Type de connexion : carte mère à carte mère
Nombre de contacts : 15
Type de verrouillage : bride avec boulon à vis M3 monté
Grille, côté connexion : 2,76 mm
Courant nominal : ‌ 5 A.
Résistance d'isolation : > 5 x 109 Ω
Résistance de passage : ≤ 25 mΩ
Température limite: -55 ... +125 °C (max. Pour le brasage à la lumière) +240 °C pour 30 s)
Cycles d'accouplement : ≥ 250
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : polymère crystal-polymer (LCP) ; coque : acier, nickelé
Couleur : noir
Matériau des contacts : alliage de cuivre ; masse : zinc moulé sous pression
Surface de contact : métal précieux sur ni
Classe de combustible selon UL 94 : V-0
Normes : DIN 41652
Poids net : 2 470 g
Désignation : standard
Voie aérienne: ≥ 1 mm
Distance de fuite : ≥ 1 mm
Niveau de sensibilité de la mousse (MSL) : 1 selon ECA/IPC/JEDEC J-STD-020D
Niveau de sensibilité du processus (PSL) : R0 selon ECA/IPC/JEDEC J-STD-020D
connexion à chaud : non
EPAISSEUR du circuit imprimé : ≥1,6 mm
Force d'accouplement : ≤ 50 N
Force de traction : ≥ 4,5 N;≤ 33 N
Sexe : stylet
Description : profil bas
Couple de serrage : vis de verrouillage ≤0,4 Nm
Taille : D-Sub 2
Espacement des rangées : 2,84 mm
Hauteur de montage : ‌ 3,6 mm

Type d'emballage: Piece

Type: SUB-D

Type de produit: Connecteur

Forme: mâle, coudé

Nombre de pôles: 15

Connexion: SMT

Nbr de rangées: 2

Contenu: 160 pc(s)

Cycles de couplage: ≥ 250

Affectation: 15 contacts de signalisation

Référence fabricant: 09552666819741

Couleur: noir

Type de contact: contacts estampés

Matériau du contact: alliage de cuivre

Revêtement du contact: métal précieux

Dimension grille: 2.76 mm

Spécificités: version basse

Type: 09 55 266 6819 741

: Plug/bus

: 15

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Inhalt

Polzahl
