Name: HARTING 09 55 256 3616 741 09552563616741 Connecteur Nombre de pôles: 15 SMT 160 pc(s) Piece
Brand: HARTING
SKU: 3004178
Availability: BackOrder

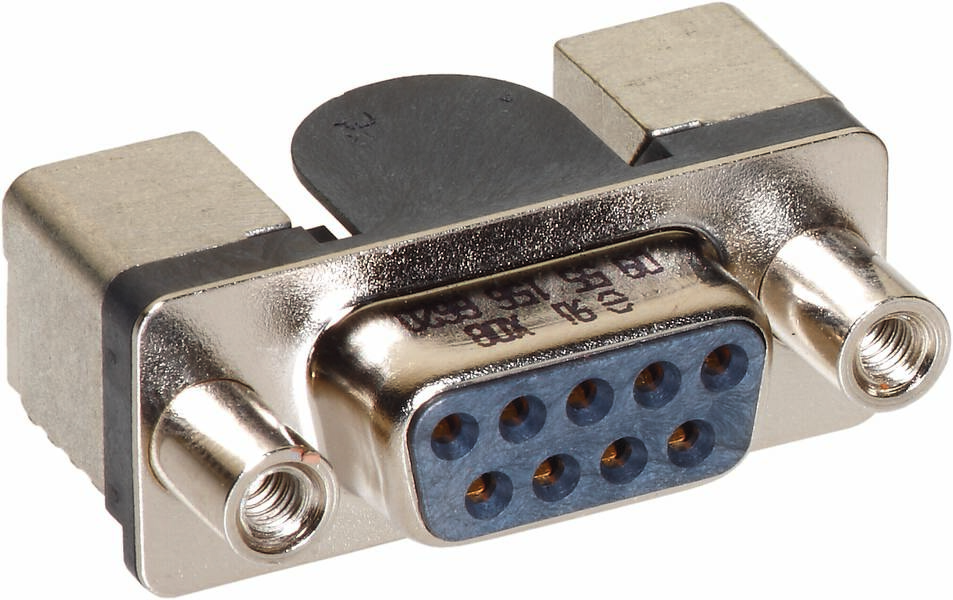

Un connecteur D-Sub à neuf broches, typiquement utilisé pour les connexions de données série dans les appareils électroniques.

Type d'emballage

Piece

Type de produit

Connecteur

Forme

femelle, coudé

Nombre de pôles

Connexion

SMT

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 24 février 2027

Nombre (taille du paquet 160 pc(s))

Set(s)

Total (CHF 634.95 / pièce(s))

CHF 634.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteurs

Connecteur
Nbr de rangées: 2
Nombre de pôles: 15

Caractéristiques techniques

Série : Sub-D
Composant : connecteur
Description du contact : perforé ; coudé
Type de connexion : connexion à souder par réflecteur (SMT)
Type de connexion : carte mère à carte mère
Nombre de contacts : 15
Type de verrouillage : bride filetée 4-40 UNC
Grille, côté connexion : 2,76 mm
Courant nominal : ‌ 5 A.
Résistance d'isolation : > 5 x 109 Ω
Résistance de passage : ≤ 25 mΩ
Température limite: -55 ... +125 °C (max. Pour le brasage à la lumière) +240 °C pour 30 s)
Cycles d'accouplement : ≥ 500
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : polymère crystal-polymer (LCP) ; coque : acier, nickelé
Couleur : noir
Matériau des contacts : alliage de cuivre ; masse : zinc moulé sous pression
Surface de contact : métal précieux sur ni
Classe de combustible selon UL 94 : V-0
Normes : DIN 41652
Poids net : 23 g
Désignation : standard
Voie aérienne: ≥ 1 mm
Distance de fuite : ≥ 1 mm
Niveau de sensibilité de la mousse (MSL) : 1 selon ECA/IPC/JEDEC J-STD-020D
Niveau de sensibilité du processus (PSL) : R0 selon ECA/IPC/JEDEC J-STD-020D
connexion à chaud : non
EPAISSEUR du circuit imprimé : ≥1,6 mm
Force d'accouplement : ≤ 50 N
Force de traction : ≥ 4,5 N;≤ 33 N
Sexe : femelle
Description : profil bas
Couple de serrage : boulon à vis ≤0,6 Nm
Taille : D-Sub 2
Espacement des rangées : 2,84 mm
Hauteur de montage : ‌ 3,6 mm

Type d'emballage: Piece

Type: SUB-D

Type de produit: Connecteur

Forme: femelle, coudé

Nombre de pôles: 15

Connexion: SMT

Nbr de rangées: 2

Contenu: 160 pc(s)

Cycles de couplage: ≥ 500

Référence fabricant: 09552563616741

Couleur: noir

Type de contact: contacts estampés

Matériau du contact: alliage de cuivre

Revêtement du contact: métal précieux

Dimension grille: 2.76 mm

Spécificités: version basse

Type: 09 55 256 3616 741

: Plug/bus

: 15

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Inhalt

Polzahl

HARTING 09 55 115 6611 741 09551156611741 Steckverbinder Polzahl: 9 SMT 140 St. Piece

Code produit :3004434

Livraison le mer., 24 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 453.95^*

HARTING 09 55 115 6612 333 09551156612333 Steckverbinder Polzahl: 9 SMT 1 St. Piece

Code produit :3004435

Livraison le mar., 23 février 2027

Conrad Electronic

Buchse, gerade

1 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

HARTING 09 55 115 6612 741 09551156612741 Steckverbinder Polzahl: 9 SMT 140 St. Piece

Code produit :3004454

Livraison le mar., 2 mars 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 439.95^*

HARTING 09 55 115 6621 741 09551156621741 Steckverbinder Polzahl: 9 SMT 140 St.

Code produit :3004436

Livraison le mer., 24 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 475.95^*

HARTING 09 55 115 6622 333 09551156622333 Steckverbinder Polzahl: 9 SMT 1 St. Piece

Code produit :3004437

Livraison le mar., 23 février 2027

Conrad Electronic

Buchse, gerade

1 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

HARTING 09 55 115 6622 741 09551156622741 Steckverbinder Polzahl: 9 SMT 140 St.

Code produit :3004433

Livraison le mar. 24 novembre

40 Set(s)Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 463.95^*

HARTING 09 55 115 7611 741 09551157611741 Steckverbinder Polzahl: 9 SMT 140 St. Piece

Code produit :3004438

Livraison le mar., 23 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 437.95^*

HARTING 09 55 115 7612 741 09551157612741 Steckverbinder Polzahl: 9 SMT 140 St.

Code produit :3004457

Livraison le mar., 23 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 427.95^*

HARTING 09 55 115 7621 741 09551157621741 Steckverbinder Polzahl: 9 SMT 140 St. Piece

Code produit :3004439

Livraison le mar., 23 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 463.95^*

HARTING 09 55 115 7622 741 09551157622741 Steckverbinder Polzahl: 9 SMT 140 St.

Code produit :3004440

Livraison le mar., 23 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 449.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3004178 HARTING 09 55 256 3616 741 09552563616741 Connecteur Nombre de pôles: 15 SMT 160 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3004178 HARTING 09 55 256 3616 741 09552563616741 Connecteur Nombre de pôles: 15 SMT 160 pc(s) Piece

Description

Connecteur, profil bas, raccordement à souder par réflecteur (SMT), courant de mesure : 5 A, femelle, taille : D-Sub 2

Ce texte a été traduit par une machine.

Description

Connecteur, profil bas, raccordement à souder par réflecteur (SMT), courant de mesure : 5 A, femelle, taille : D-Sub 2

Ce texte a été traduit par une machine.
