Name: HARTING 09 55 156 6616 333 09551566616333 Connecteur Nombre de pôles: 9 SMT 1 pc(s) Piece
Brand: HARTING
SKU: 3004171
Availability: BackOrder

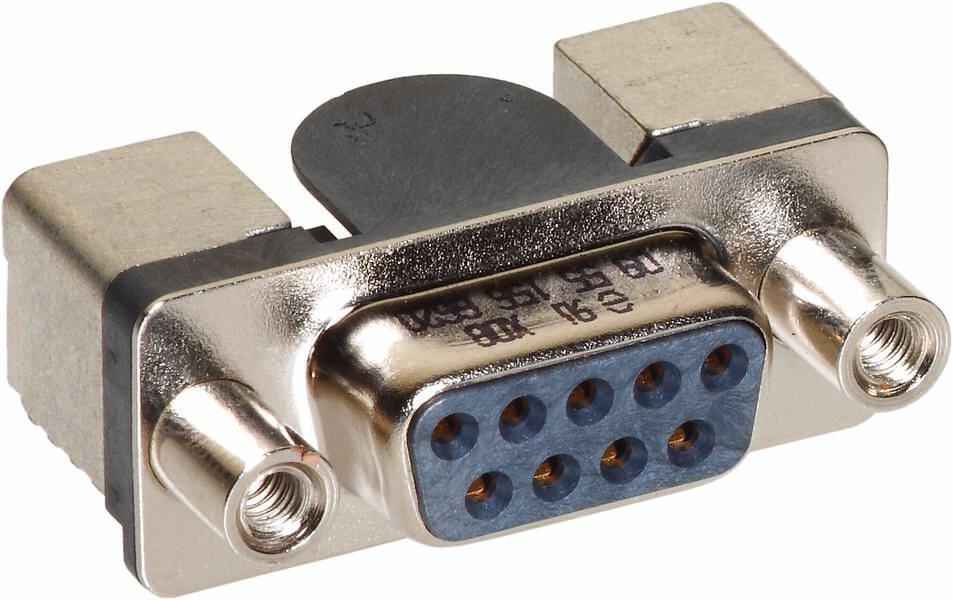

Connecteur D-Sub avec neuf broches bleues dans un boîtier métallique rectangulaire, avec des fixations latérales à vis pour une connexion sécurisée.

Type d'emballage

Piece

Type de produit

Connecteur

Forme

femelle, coudé

Nombre de pôles

Connexion

SMT

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 24 février 2027

Nombre

pièce(s)

Total (CHF 13.95 / pièce(s))

CHF 13.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteurs

Connecteur
Nombre de pôles: 9

Caractéristiques techniques

Série : Sub-D
Composant : connecteur
Description du contact : perforé ; coudé
Type de connexion : connexion à souder par réflecteur (SMT)
Type de connexion : carte mère à carte mère
Nombre de contacts : 9
Type de verrouillage : bride filetée 4-40 UNC
Grille, côté connexion : 2,76 mm
Courant nominal : ‌ 5 A.
Résistance d'isolation : > 5 x 109 Ω
Résistance de passage : ≤ 25 mΩ
Température limite: -55 ... +125 °C (max. Pour le brasage à la lumière) +240 °C pour 30 s)
Cycles d'accouplement : ≥ 250
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : polymère crystal-polymer (LCP) ; coque : acier, nickelé
Couleur : noir
Matériau des contacts : alliage de cuivre ; masse : zinc moulé sous pression
Surface de contact : métal précieux sur ni
Classe de combustible selon UL 94 : V-0
Normes : DIN 41652
Poids net : 12 g
Désignation : standard
Voie aérienne: ≥ 1 mm
Distance de fuite : ≥ 1 mm
Niveau de sensibilité de la mousse (MSL) : 1 selon ECA/IPC/JEDEC J-STD-020D
Niveau de sensibilité du processus (PSL) : R0 selon ECA/IPC/JEDEC J-STD-020D
connexion à chaud : non
EPAISSEUR du circuit imprimé : ≥1,6 mm
Force d'accouplement : ≤ 30 N
Force de traction : ≥ 3,3 N;≤ 20 N
Sexe : femelle
Description : profil bas
Couple de serrage : boulon à vis ≤0,6 Nm
Taille : D-Sub 1
Espacement des rangées : 2,84 mm
Hauteur de montage : ‌ 3,6 mm

Type d'emballage: Piece

Type: SUB-D

Type de produit: Connecteur

Forme: femelle, coudé

Nombre de pôles: 9

Connexion: SMT

Contenu: 1 pc(s)

Cycles de couplage: ≥ 250

Référence fabricant: 09551566616333

Couleur: noir

Type de contact: contacts estampés

Matériau du contact: alliage de cuivre

Revêtement du contact: métal précieux

Dimension grille: 2.76 mm

Spécificités: version basse

Type: 09 55 156 6616 333

: Plug/bus

: 9

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Inhalt

Polzahl

HARTING 09 55 115 6611 741 09551156611741 Steckverbinder Polzahl: 9 SMT 140 St. Piece

Code produit :3004434

Livraison le mer., 24 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 453.95^*

HARTING 09 55 115 6612 333 09551156612333 Steckverbinder Polzahl: 9 SMT 1 St. Piece

Code produit :3004435

Livraison le mar., 23 février 2027

Conrad Electronic

Buchse, gerade

1 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

HARTING 09 55 115 6612 741 09551156612741 Steckverbinder Polzahl: 9 SMT 140 St. Piece

Code produit :3004454

Livraison le mar., 2 mars 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 439.95^*

HARTING 09 55 115 6621 741 09551156621741 Steckverbinder Polzahl: 9 SMT 140 St.

Code produit :3004436

Livraison le mer., 24 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 475.95^*

HARTING 09 55 115 6622 333 09551156622333 Steckverbinder Polzahl: 9 SMT 1 St. Piece

Code produit :3004437

Livraison le mar., 23 février 2027

Conrad Electronic

Buchse, gerade

1 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

HARTING 09 55 115 6622 741 09551156622741 Steckverbinder Polzahl: 9 SMT 140 St.

Code produit :3004433

Livraison le lun. 23 novembre

40 Set(s)Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 463.95^*

HARTING 09 55 115 7611 741 09551157611741 Steckverbinder Polzahl: 9 SMT 140 St. Piece

Code produit :3004438

Livraison le mar., 23 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 437.95^*

HARTING 09 55 115 7612 741 09551157612741 Steckverbinder Polzahl: 9 SMT 140 St.

Code produit :3004457

Livraison le mar., 23 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 427.95^*

HARTING 09 55 115 7621 741 09551157621741 Steckverbinder Polzahl: 9 SMT 140 St. Piece

Code produit :3004439

Livraison le mar., 23 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 463.95^*

HARTING 09 55 115 7622 741 09551157622741 Steckverbinder Polzahl: 9 SMT 140 St.

Code produit :3004440

Livraison le mar., 23 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 449.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3004171 HARTING 09 55 156 6616 333 09551566616333 Connecteur Nombre de pôles: 9 SMT 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3004171 HARTING 09 55 156 6616 333 09551566616333 Connecteur Nombre de pôles: 9 SMT 1 pc(s) Piece

Description

Connecteur, profil bas, raccordement à souder par réflecteur (SMT), courant de mesure : 5 A, femelle, taille : D-Sub 1

Ce texte a été traduit par une machine.

Description

Connecteur, profil bas, raccordement à souder par réflecteur (SMT), courant de mesure : 5 A, femelle, taille : D-Sub 1
