Fischer Elektronik Barrette femelle (standard) Nbr de rangées: 1 Nombre de pôles par rangée: 20 10027161 1 pc(s) Piece

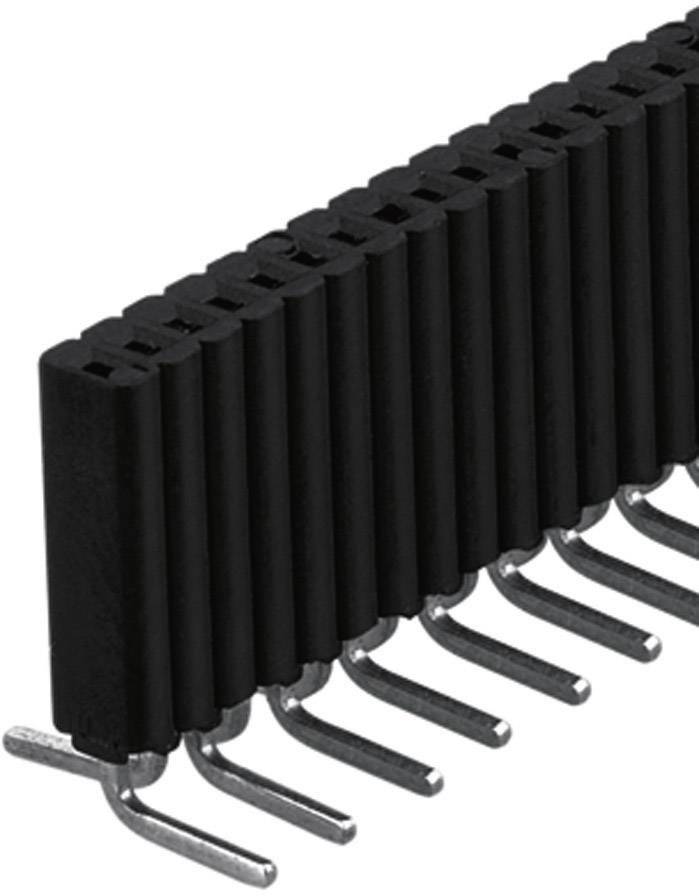

Un connecteur à broches noir avec des broches métalliques courbes sur plusieurs rangées, utilisé pour des connexions électroniques.
Dessin technique de connecteurs électroniques avec des dimensions et des connexions détaillées, vues latérale et frontale.
1/2
Photo non contractuelle
Type d'emballage
Piece
Forme
Barrette femelle droite
Type de produit
Barrette femelle (standard)
Nbr de rangées
1
Nbr total de pôles
20
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le jeu. 29 octobre
15 pièce(s)
Nombre
Total (CHF 2.65 / pièce(s))
CHF 3.80
-30 %
CHF 2.65
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrette mâle en technique CMS Pas 1,27 mm

  • Contenu 1 pc(s)
  • Nbr de rangées 1
  • Nombre de pôles par rangée 20

Notre service pour vous

  • Image du symbole pour Fischer Elektronik Barrette femelle (standard) Nbr de rangées: 1 Nombre de pôles par rangée: 20 10027161 1 pc(s) Piece
  • Image du symbole pour Fischer Elektronik Barrette femelle (standard) Nbr de rangées: 1 Nombre de pôles par rangée: 20 10027161 1 pc(s) Piece

Caractéristiques techniques

Type d'emballage

Piece

Forme

Barrette femelle droite

Type de produit

Barrette femelle (standard)

Nbr de rangées

1

Nombre de pôles par rangée

20

Nbr total de pôles

20

Dimension grille

1.27 mm

Connexion

CMS

Couleur

noir

Tension nominale

125 V/AC

Courant nominal

1.50 A

Courant nominal - arrondi

1.5 A

Revêtement du contact

étamé

Matériau du contact

alliage de cuivre

Matériau boîtier

PA 4.6, GF

Longueur de broche (côté CI)

4.15 mm

Divisible

non

Dim.

(L x l x H) 25.40 x 10.25 x 8.3 mm

Sens d'enfichage

à la verticale par rapport à la platine

Référence fabricant

10027161

Emballage industriel

non

Contenu

1 pc(s)

Largeur

10.25 mm

Hauteur

8.3 mm

Longueur

25.40 mm

Conforme à la norme RoHS

oui

Température max.

+163 °C

Température min.

-40 °C

Type

BLM 1 SMD 20 Z

UNOM

125 V/AC

INOM

1.5 A

Pôle(s)

1 x 20

Documents & téléchargements

Fiche technique

Fiche technique 736213 Fischer Elektronik Barrette femelle (standard) Nbr de rangées: 1 Nombre de pôles par rangée: 20 10027161 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 736213 Fischer Elektronik Barrette femelle (standard) Nbr de rangées: 1 Nombre de pôles par rangée: 20 10027161 1 pc(s) Piece

Description

Contacts fourchés et estampés, pour Ø de 0,3 à 0,4 mm.
