Name: FESTO CPVSC1-M1H-J-H-Q3 547297 Soupape à aimant 5/2 bistable Commande (pneumatique) Profibus DPV1 avec RIO Master 1 pc(s
Brand: FESTO
SKU: 1941962
Availability: BackOrder

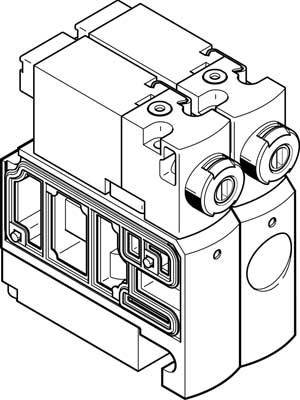

Dessin technique d'un appareil électrique, probablement un dispositif de commutation ou un relais, avec des contours détaillés et des bornes de connexion.

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Total (CHF 189.95 / pièce(s))

CHF 189.95

Prix TVA incl.

uniquement CHF 20.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

FESTO CPVSC1-M1H-J-H-Q3 547297
Contenu: 1 pc(s)

Caractéristiques techniques

Type de produit: Soupape à aimant

Milieu d'utilisation: air comprimé

Fonction: 5/2 bistable

Plage de température des médias: -5 à 50 °C

Référence fabricant: 547297

Raccord: raccordement collectif
QS-3

Commande: Profibus DPV1 avec RIO Master

Pression de service (max.): 7 bar

Pression de service (min.): -0.9 bar

Matériau isolant: NBR

Matériau du boîtier: Aluminium coulé sous pression

Poids: 56.5 g

Température max. des médias: 50 °C

Température min. des médias: -5 °C

Largeur: 40 mm

: IP40

Pression de contrôle (max.): 7 bar

Pression de contrôle (min.): 3 bar

Température ambiante max.: 50 °C

Température ambiante min.: -5 °C

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Ausführung

Funktion

Medium

FESTO CPVSC1-M1H-J-H-Q3 547297 Magnetventil 5/2 bistabil Ansteuerung (Pneumatik) Profibus DPV1 mit RIO Master 1 St.

Code produit :1941962

Bientôt disponible

Conrad Electronic

Ce produit

Stecker. 2-polig

Normalnenndurchfluss: 170 l/min

5/2 bistabil

Druckluft

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

FESTO CPVSC1-M1H-D-H-M5C 547288 Magnetventil 2/2 geschlossen monostabil 1 St.

Code produit :1941953

Livraison le lun. 9 novembre

Conrad Electronic

Stecker. 2-polig

Normalnenndurchfluss: 150 l/min

2/2 geschlossen monostabil

pièce(s)

Min.: 1

Multiples: 1

CHF 105.95^*

FESTO CPVSC1-M1H-D-H-Q3C 547293 Magnetventil 2/2 geschlossen monostabil Ansteuerung (Pneumatik) Profibus DPV1 mit RIO Master 1 St.

Code produit :1941958

Livraison le lun. 9 novembre

Conrad Electronic

Stecker. 2-polig

Normalnenndurchfluss: 150 l/min

2/2 geschlossen monostabil

Druckluft

pièce(s)

Min.: 1

Multiples: 1

CHF 103.95^*

FESTO CPVSC1-M1H-D-H-Q4C 547298 Magnetventil 2/2 geschlossen monostabil 1 St.

Code produit :1941963

Livraison le lun. 9 novembre

Conrad Electronic

Stecker. 2-polig

Normalnenndurchfluss: 150 l/min

2/2 geschlossen monostabil

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

FESTO CPVSC1-M1H-D-P 527573 Magnetventil 2/2 geschlossen monostabil 1 St.

Code produit :1941325

Livraison le lun. 9 novembre

Conrad Electronic

Stecker. 2-polig

Normalnenndurchfluss: 150 l/min

2/2 geschlossen monostabil

Druckluft

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

FESTO CPVSC1-M1H-D-P-M5C 527554 Magnetventil 2/2 geschlossen monostabil 1 St.

Code produit :1941310

Livraison le lun. 9 novembre

Conrad Electronic

Stecker. 2-polig

Normalnenndurchfluss: 150 l/min

2/2 geschlossen monostabil

pièce(s)

Min.: 1

Multiples: 1

CHF 113.95^*

FESTO CPVSC1-M1H-D-P-Q3C 527559 Magnetventil 2/2 geschlossen monostabil Ansteuerung (Pneumatik) Profibus DPV1 mit RIO Master 1 St.

Code produit :1941315

Livraison le ven. 13 novembre

Conrad Electronic

Stecker. 2-polig

Normalnenndurchfluss: 150 l/min

2/2 geschlossen monostabil

Druckluft

pièce(s)

Min.: 1

Multiples: 1

CHF 113.95^*

FESTO CPVSC1-M1H-D-P-Q4C 527564 Magnetventil 2/2 geschlossen monostabil 1 St.

Code produit :1941320

Livraison le lun. 9 novembre

Conrad Electronic

Stecker. 2-polig

Normalnenndurchfluss: 150 l/min

2/2 geschlossen monostabil

Druckluft

pièce(s)

Min.: 1

Multiples: 1

CHF 113.95^*

FESTO CPVSC1-M1H-D-T-M5C 547273 Magnetventil 2/2 geschlossen monostabil 1 St.

Code produit :1941938

Bientôt disponible

Conrad Electronic

Stecker. 2-polig

Normalnenndurchfluss: 150 l/min

2/2 geschlossen monostabil

Druckluft

pièce(s)

Min.: 1

Multiples: 1

CHF 105.95^*

FESTO CPVSC1-M1H-D-T-Q3C 547278 Magnetventil 2/2 geschlossen monostabil 1 St.

Code produit :1941943

Livraison le lun. 9 novembre

Conrad Electronic

Stecker. 2-polig

Normalnenndurchfluss: 150 l/min

2/2 geschlossen monostabil

Druckluft

pièce(s)

Min.: 1

Multiples: 1

CHF 105.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1941962 FESTO CPVSC1-M1H-J-H-Q3 547297 Soupape à aimant 5/2 bistable Commande (pneumatique) Profibus DPV1 avec RIO Master 1 pc(s

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1941962 FESTO CPVSC1-M1H-J-H-Q3 547297 Soupape à aimant 5/2 bistable Commande (pneumatique) Profibus DPV1 avec RIO Master 1 pc(s

Information

Information 1941962 FESTO CPVSC1-M1H-J-H-Q3 547297 Soupape à aimant 5/2 bistable Commande (pneumatique) Profibus DPV1 avec RIO Master 1 pc(s

Description

Pensé de manière cohérente : Le bloc de vannes pour grille fixe CPV Smart CubicLe CPV-SC dispose d'une hauteur de seulement 40 mm et d'une largeur de 40 mm et peut être installé n'importe où avec 2 à 16 emplacements de soupape. Montage également par rail DIN. Flexibilité constantePour encore plus de flexibilité, le CPV Smart Cubic brille par une multitude de fonctions de vanne sélectionnables : monostable 5/2 voies, bistable 5/2 voies, position de base 3/2 voies fermée ou ouverte et position de base 2/2 voies fermée.Conçu de manière cohérenteNombreuses connexions par excellence, par exemple pour les connexions pneumatiques ou électriques. Les sorties pneumatiques pratiques de l'avant convainquent les possibilités de raccordement électrique simples de la connexion individuelle, via fiche subD, câble en nappe jusqu'à Profibus DP et DeviceNet. Enfin, les supports d'étiquettes multifonctions pour une inscription permanente et pour la protection de l'actionnement manuel.

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. La valeur QNn représente le dimensionnement pour les gaz en litres par minute.
