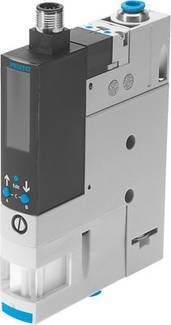

Photo non contractuelle
FESTO Buse d'aspiration de vide OVEM-20-H-B-QO-CE N-1P 8023699 27.6 V/DC QS-8, amortisseur de bruit Largeur nominale (dé
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 789.95 / pièce(s))
CHF 789.95
Prix TVA incl.
Livraison gratuite
Disponible uniquement pour les clients professionnels inscrits
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Caractéristiques techniques
- Type d'affichage : LED
- Type de silencieux : ouvert
- Type de fixation : avec montage traversant
- Avec filetage intérieur
- Avec accessoires
- Temps de ventilation à la pression de fonctionnement nominale : 0,2 s.
- Pression de fonctionnement : 2... 8 bars
- Pression de fonctionnement pour vide max. : 5,3 bar
- Milieu de travail : air comprimé selon ISO 8573-1:2010 [7:4:4]
- Plage de tension de fonctionnement DC : 20,4... 27,6 V
- Marquage CE (voir déclaration de conformité) : conforme à la directive CEM de l'UE
- Plage de mesure de la pression : -1 ... 0 bar
- Position de montage: indifférente
- Durée de fonctionnement : 1
- Plage de réglage valeurs de seuil : -1 ... 0 bar
- Possibilités de réglage : apprentissage
- Caractéristique de l'éjecteur : vide élevé
- Standard
- Connexion électrique : connecteur
- M12x1
- 5 pôles
- Filtre : 40 μm
- Précision FS : 0,5 % FS
- Commande manuelle : momentané
- Remarque concernant le milieu de fonctionnement et de commande : fonctionnement huilé impossible
- Hystérésis : 0,02 bar
- Protection inductive : adaptée aux bobines MZ, MY, me
- Fonction intégrée : vanne d'impulsion d'éjection électrique
- bobine de choc
- Vanne d'enclenchement électrique
- Filtres
- Clapet de non retour
- Silencieux ouvert
- Vacuostat
- Tension d'isolement : 50 V
- MARQUE KC : KC-EMV
- Construction modulaire
- Classe de résistance à la corrosion KBK : 2 - contrainte de corrosion modérée
- Résistance aux courts-circuits : oui
- Courant à vide : 80 mA
- Max. Couple de serrage : 0,8 Nm avec filetage intérieur
- 2,5 Nm avec montage traversant
- Courant de sortie max. : 100 mA
- Max. Débit d'aspiration par rapport à l'atmosphère : 86,5 l/min
- Max. Vide : 0,93
- Température moyenne : 0... 50 °C
- Mesure : pression relative
- Principe de mesure : piézorésistif
- Pression de fonctionnement nominale : 6 bar
- Diamètre nominal de la buse de lave : 2 mm
- Raccord pneumatique 1 : QS-8
- Raccord pneumatique 3 : silencieux intégré
- Poids du produit : 390 g
- Dim. trame : 20 mm
- Humidité relative : 5 - 85 %
- Courant résiduel : 0,1 ma
- Niveau de pression acoustique à la pression de fonctionnement nominale : 74 dB(A)
- Sortie de commutation : PNP
- Entrée de commutation conforme à la norme IEC 61131-2
- Fonction d'élément de commutation : contact NO
- Fonction de commutation : comparateur de valeur seuil
- Valeur seuil avec hystérésis fixe
- Logique de commutation entrées : PNP (commutation par circuits)
- Affichage de la position de commutation : LED
- Affichage de l'état de commutation : optique
- Indice de protection : IP65
- Indice de protection: III
- Cas de tension : <= 1,5 V.
- Caractéristiques de bobine : 24 V DC : phase de courant faible 0,3 W, phase de courant élevé 2,55 W.
- Résistance à l'onde de choc : 0,8 kV
- Résistance à la surcharge : présente
- Température ambiante: 0 ... 50 °C
- Raccord de vide : QS-8
- Fonction vanne : fermée
- Protection contre l'inversion de polarité : pour toutes les connexions électriques
- Degré de pollution : 3
- Matériau des joints : NBR
- Matériau de la buse de capture : POM
- Matériau du filtre : tissu
- PA
- Acier fritté
- Matériau du boîtier de filtre : renforcé PA
- Matériau du boîtier : aluminium moulé sous pression
- Amplifiée PA
- Matériau de la vis creuse : alliage de pétrissage en aluminium
- Matériau de la vis de réglage : acier
- Matériau du silencieux : alliage de pétrissage en aluminium
- Mousse PU.
- Matériau des vis : acier
- Matériau du boîtier de connecteur : laiton, nickelé
- Matériau des contacts enfichables : laiton, plaqué or
- Matériau des broches : acier
- Matériau de la buse : alliage de pétrissage en aluminium
- Matériau du clavier : renforcé PA
- Matériau du raccord : laiton, nickelé
- Matériau angle : acier inoxydable
- Remarque sur les matériaux : substances contenant DU LABORATOIRE
- Conforme RoHS
- Répétabilité valeur de commutation FS: 0,6 %
- Homologation : marque RCM
- c UL us - listé (OL)
- Milieu d'utilisation
Air comprimé
- Type de produit
Buse d'aspiration de vide
- Tension de fonctionnement
27.6 V/DC
- Matériau du boîtier
Aluminium coulé sous pression
PA
- Raccord
QS-8
amortisseur de bruit
- Pression de service (max.)
8 bar
- Température de fonctionnement
0 °C (min)
- Température de fonctionnement min.
0 °C
- puissance électrique absorbée
2.55 W
- Modèle
Classe de résistance à la corrosion KBK : 2 - contrainte de corrosion modérée
- Référence fabricant
8023699
- Pression de service (min.)
2 bar
- Tension de fonctionnement max.
27.6 V/DC
- Tension de fonctionnement min.
20.4 V/DC
- Matériau isolant
NBR
- Fonction
fermé
- Poids
390 g
- Plage de température des médias
0 à 50 °C
- Température max. des médias
50 °C
- Température min. des médias
0 °C
- Milieu d'utilisation
air comprimé
- Largeur nominale
2 mm
- Spécificités
actionné électriquement
- fonction de l'élément de commutation
contact à fermeture
IP65
- Température ambiante max.
+50 °C
- Température ambiante min.
0 °C
- Mode de fonctionnement
position de repos fermée
- UKCA
oui
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2204830 FESTO Buse d'aspiration de vide OVEM-20-H-B-QO-CE N-1P 8023699 27.6 V/DC QS-8, amortisseur de bruit Largeur nominale (dé
