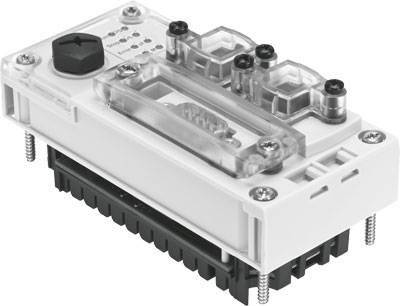

FESTO Bloc de commande 3472765 CPX-CEC-M1-V3 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 1’285.80 / pièce(s))
CHF 1’285.80
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Caractéristiques techniques
- Dimensions L x L x H : 50 mm x 107 mm x 55 mm
- Temps de traitement : env. 200 μs/1 k instruction
- Eléments de commande : commutateur DIL pour terminaison CAN
- Commutateur rotatif pour marche/arrêt
- Interface de commande : bus CAN
- DONNÉES CPU : 256 MO DE RAM
- 32 MB Flash
- Processeur 800 MHz
- Consommation de courant propre à la tension de fonctionnement : type. 85 ma
- Réglage de l'adresse IP : DHCP
- A propos de CoDeSys
- Via MMI
- Ethernet, connecteur : RJ45
- Connecteur femelle
- 8 broches
- Ethernet, nombre : 1
- Ethernet, vitesse de transfert de données : 10/100 Mbits/s.
- Ethernet, protocoles pris en charge : TCP/IP, EasyIP, Modbus TCP
- Interface Ethernet : RJ 45 (femelle, 8 broches)
- Interface bus de terrain : bus CAN
- Interface bus de terrain, technique de connexion : connecteur
- Sub-D
- 9 pôles
- Interface bus de terrain, isolation galvanique : oui
- Interface bus de terrain, taux de transmission : 125, 250, 500, 800, 1000 kbits/s.
- Réglable par logiciel
- Modules fonctionnels : lecture du diagnostic du module CPX
- Statut de diagnostic CPX
- Copier la fonction de diagnostic CPX
- et autres
- Diagnostic spécifique à l'appareil : diagnostic orienté canal et module
- Module sous-tension/court-circuit
- Mémoire de diagnostic
- Nombre total d'essieux : 31
- Prise en charge de la configuration : CODESYS V3
- Classe de résistance à la corrosion KBK : 2 - contrainte de corrosion modérée
- Température de stockage: -20 ... 70 °C
- Affichage LED spécifique au bus : TP : Link/Traffic
- Affichage LED spécifique au produit : ERR : erreur d'exécution API
- M : modification/forcen actif
- PL : alimentation en charge
- PS : alimentation électronique, alimentation du capteur
- RUN : statut SPS
- SF : erreur système
- ARRÊT : statut API
- Merker: 28 ko de données remanumones
- Concept de variable CoDeSys
- Tension de fonctionnement nominale DC : 24 V.
- Tension de fonctionnement nominale tension de charge DC : sans pneumatique : 18... 30V
- 24 V
- Avec pneumatique type midi/maxi : 21,6... 26,4V
- Avec pneumatique type CPA : 20,4... 26,4V
- Avec pneumatique type MPA: 18... 30V
- Pontage de coupure de courant : 10 ms.
- Paramétrage : CODESYS V3
- Poids : 135 g
- Logiciel de programmation : CODESYS fourni par Festo
- Langage de programmation : selon IEC 61131-3
- Plan de contact (KOP)
- Liste d'instructions (AWL)
- Texte structuré
- Schéma de fonctionnement
- Langue d'expiration
- CFC supplémentaire
- Programmation, langue d'utilisation : DE, en
- Programmation, prise en charge de la gestion des fichiers : oui
- Mémoire de programme : programme utilisateur de 16 Mo
- Protocole : CODESYS niveau 2
- EasyIP
- Modbus TCP
- TCP/IP
- Humidité relative de l'air : 95 %
- non condensante
- Indice de protection : IP65
- IP67
- Température ambiante: -5 ... 50 °C
- Matériau du boîtier : renforcé PA
- PC
- Remarque sur les matériaux : conforme à la directive RoHS
- Fonctions supplémentaires : fonctions de diagnostic
- Fonctions de soft motion pour les entraînements électriques
- Type de produit
Bloc de commande
- Référence fabricant
3472765
- Température ambiante max.
+50 °C
- Température ambiante min.
-5 °C
