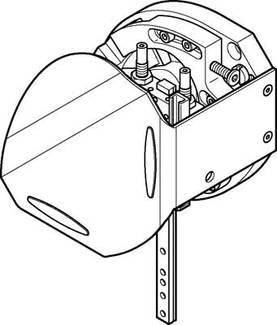

Croquis/schéma
FESTO 540227 HSW-10-AS-SD Module de manutention
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 2'549.95 / pièce(s))
CHF 2'699.95
-6 %
CHF 2'549.95
Prix TVA incl.
Livraison gratuite
Disponible uniquement pour les clients professionnels inscrits
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Caractéristiques techniques
- Course de travail : 9 ... 15 mm
- Taille : 10
- Type de fixation : avec trou de passage et manchon de centrage
- Atténuation : atténuation du bruit via le tampon
- Position de montage: indifférente
- Construction constructive : tige d'entraînement
- Guidage linéaire plus palier de rotation
- Mouvement forcé
- Max. Couple d'entraînement sur la tige d'entraînement : 0,85 Nm
- Max. Force axiale sur la tige d'entraînement : 10 N
- Max. Course linéaire avec angle de pivotement de 90° : 90/90 mm
- Max. Moment Mx : 0,6 Nm
- Max. Moment My : 0,6 Nm
- Max. Moment Mz : 0,6 Nm
- Max. Force de process dans la direction y : 30 N
- Max. Force radiale sur la tige d'entraînement : 30 N
- Charge utile maximale : 0,5 kg
- Détection de position : pour interrupteur de proximité
- Poids : 1 300 g
- Température ambiante: 0 ... 0...60 °C
- Matériau des butées : acier fortement allié
- Matériau du couvercle : alliage de pétrissage en aluminium
- anodisé
- Matériau de la pièce de pression à ressort : acier fortement allié
- Matériau de la plaque de base : alliage de pétrissage en aluminium
- anodisé
- Matériau du support : alliage de pétrissage en aluminium
- anodisé
- Matériau de la structure en croix : acier de compensation
- Matériau des coulisses : acier d'application
- Trempé
- Matériau du levier pivotant : acier d'application
- bruni
- Matériau du rail de capteur : alliage de pétrissage en aluminium
- anodisé
- Matériau de la tige : alliage de pétrissage en aluminium
- anodisé
- Matériau de la vis de réglage : acier fortement allié
- Remarque sur les matériaux : sans cuivre ni PTFE
- Précision de répétition positions finales : +/-0,02 mm
- Course Z: 80... 100 mm
- Type de produit
Module de manutention
- Température de fonctionnement
0 °C (min)
- Température de fonctionnement min.
0 °C
- Référence fabricant
540227
- Poids
1300 g
- Température de fonctionnement (max.)
60 °C
- Température de fonctionnement (min.)
0 °C
- Type
HSW-10-AS-SD
- UKCA
non pertinent
