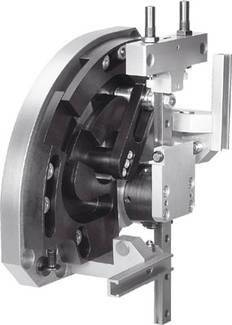

Photo non contractuelle
FESTO 540222 HSW-10-AP Module de manutention 8 bar
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 2'499.95 / pièce(s))
CHF 2'649.95
-6 %
CHF 2'499.95
Prix TVA incl.
Livraison gratuite
Disponible uniquement pour les clients professionnels inscrits
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Caractéristiques techniques
- Course de travail : 9 ... 15 mm
- Taille : 10
- Type de fixation : avec trou de passage et manchon de centrage
- Pression de fonctionnement : 4... 8 bars
- Milieu de fonctionnement : air comprimé selon ISO 8573-1:2010 [7:-:-]
- Atténuation : CC : amortisseur des deux côtés
- Courbe caractéristique souple
- Position de montage: indifférente
- Remarque concernant le milieu de fonctionnement et de commande : fonctionnement huilé possible (nécessaire pour une utilisation ultérieure)
- Construction constructive : guidage linéaire plus palier de rotation
- Entraînement pivotant
- Mouvement forcé
- Max. Course linéaire avec angle de pivotement de 90° : 90/90 mm
- Max. Moment Mx : 0,6 Nm
- Max. Moment My : 0,6 Nm
- Max. Moment Mz : 0,6 Nm
- Max. Force de process dans la direction y : 30 N
- Charge utile maximale : 0,5 kg
- Min. Temps d'horloge : 0,6 s.
- Raccord pneumatique : m3
- Détection de position : pour interrupteur de proximité
- Poids : 1 250 g
- Force théorique à 6 bar : 30 N
- Température ambiante: 0 ... 0...60 °C
- Matériau des butées : acier fortement allié
- Matériau de la pièce de pression à ressort : acier fortement allié
- Matériau de la plaque de base : alliage de pétrissage en aluminium
- anodisé
- Matériau du support : alliage de pétrissage en aluminium
- anodisé
- Matériau de la structure en croix : acier de compensation
- Matériau des coulisses : acier d'application
- bruni
- Matériau du levier pivotant : acier d'application
- bruni
- Matériau du rail de capteur : alliage de pétrissage en aluminium
- anodisé
- Matériau de la tige : alliage de pétrissage en aluminium
- anodisé
- Matériau de la vis de réglage : acier fortement allié
- Remarque sur les matériaux : sans cuivre ni PTFE
- Précision de répétition positions finales : +/-0,02 mm
- Course Z: 80... 100 mm
- Type de produit
Module de manutention
- Force centrifuge à 6 bar
30 N
- Température de fonctionnement
0 °C (min)
- Pression de fonctionnement max.
8 bar
- Température de fonctionnement min.
0 °C
- Référence fabricant
540222
- Poids
1250 g
- Pression de service (max.)
8 bar
- Pression de fonctionnement min.
4 bar
- Température de fonctionnement (max.)
60 °C
- Température de fonctionnement (min.)
0 °C
- Type
HSW-10-AP
- UKCA
oui
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2204388 FESTO 540222 HSW-10-AP Module de manutention 8 bar
