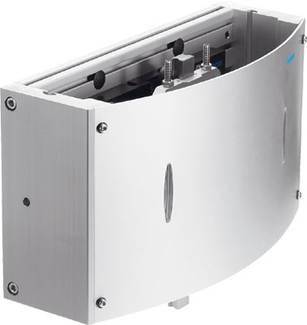

Photo non contractuelle
FESTO 533622 HSP-25-AS-SD Module de manutention
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 5'099.95 / pièce(s))
CHF 5'099.95
Prix TVA incl.
Livraison gratuite
Disponible uniquement pour les clients professionnels inscrits
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Caractéristiques techniques
- Taille : 25
- Fixation unité avant : avec montage traversant
- Type de fixation : avec montage traversant
- Avec écrous à encoches
- Milieu de fonctionnement : air comprimé selon ISO 8573-1:2010 [7:-:-]
- Atténuation : CC : amortisseur des deux côtés
- Courbe caractéristique souple
- Position de montage : rail de guidage
- perpendiculaire
- Remarque concernant le milieu de fonctionnement et de commande : fonctionnement huilé possible (nécessaire pour une utilisation ultérieure)
- Construction constructive : tige d'entraînement
- Guide croisé
- Mouvement forcé
- Max. Couple d'entraînement sur la tige d'entraînement : 5 Nm
- Max. Force axiale sur la tige d'entraînement : 50 N
- Max. Moment Mx dynamique : 3,2 Nm
- Max. Moment Mx statique : 15 Nm
- Max. Moment My dynamique : 3,2 Nm
- Max. Moment My statique : 15 Nm
- Max. Moment Mz dynamique : 3,2 Nm
- Max. Moment Mz statique : 15 Nm
- Max. Force radiale sur la tige d'entraînement : 120 N
- Charge utile maximale : 1,5 kg
- Min. Temps d'horloge : 1 s.
- Détection de position : pour interrupteur de proximité
- Poids du produit : 7 400 g
- Force théorique à 6 bar : 65 N
- Température ambiante: 0 ... 0...60 °C
- Protection anti-torsion/guidage : guidage croisé
- Matériau de la plaque de base : alliage de pétrissage en aluminium
- Matériau de la structure en croix : acier de compensation
- Matériau des parties latérales : alliage de pétrissage en aluminium
- Remarque sur les matériaux : sans cuivre ni PTFE
- Précision de répétition : ±0,02 mm
- Course en y : 130... 170 mm
- Course Z: 50... 70 mm
- Course Z course de travail : 25 mm
- Type de produit
Module de manutention
- Force centrifuge à 6 bar
65 N
- Référence fabricant
533622
- Poids
7400 g
- Température de fonctionnement (max.)
60 °C
- Température de fonctionnement (min.)
0 °C
- Type
HSP-25-AS-SD
- UKCA
oui
