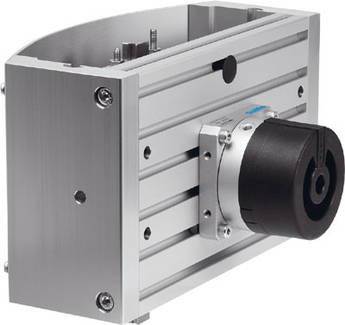

Photo non contractuelle
FESTO 533610 HSP-16-AP-SD-WL Module de manutention 8 bar
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 4'049.95 / pièce(s))
CHF 4'049.95
Prix TVA incl.
Livraison gratuite
Disponible uniquement pour les clients professionnels inscrits
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Caractéristiques techniques
- Taille : 16
- Fixation unité avant : avec montage traversant
- Type de fixation : avec montage traversant
- Avec écrous à encoches
- Pression de fonctionnement : 4... 8 bars
- Milieu de fonctionnement : air comprimé selon ISO 8573-1:2010 [7:-:-]
- Atténuation : CC : amortisseur des deux côtés
- Courbe caractéristique souple
- Position de montage : rail de guidage
- perpendiculaire
- Fonctionnement : double effet
- Remarque concernant le milieu de fonctionnement et de commande : fonctionnement huilé possible (nécessaire pour une utilisation ultérieure)
- Construction constructive : guidage croisé
- Module pivotant
- Position d'attente à gauche au choix
- Mouvement forcé
- Max. Moment Mx dynamique : 2,4 Nm
- Max. Moment Mx statique : 10 Nm
- Max. Moment My dynamique : 2,4 Nm
- Max. Moment My statique : 10 Nm
- Max. Moment Mz dynamique : 2,4 Nm
- Max. Moment Mz statique : 10 Nm
- Max. Course Z position d'attente : 25 mm
- Charge utile maximale : 1 kg
- Min. Temps d'horloge : 0,8 s.
- Raccord pneumatique : M5
- Raccord pneumatique position d'attente : M5
- Détection de position : pour interrupteur de proximité
- Poids du produit : 4 600 g
- Force théorique à 6 bar : 50 N
- Température ambiante: 0 ... 0...60 °C
- Protection anti-torsion/guidage : guidage croisé
- Matériau de la plaque de base : alliage de pétrissage en aluminium
- Matériau de la structure en croix : acier de compensation
- Matériau des parties latérales : alliage de pétrissage en aluminium
- Précision de répétition : ±0,01 mm
- Course en y : 90... 110 mm
- Course Z: 35... 50 mm
- Course Z course de travail : 20 mm
- Type de produit
Module de manutention
- Force centrifuge à 6 bar
50 N
- Température de fonctionnement
0 °C (min)
- Pression de fonctionnement max.
8 bar
- Température de fonctionnement min.
0 °C
- Référence fabricant
533610
- Poids
4600 g
- Pression de service (max.)
8 bar
- Pression de fonctionnement min.
4 bar
- Température de fonctionnement (max.)
60 °C
- Température de fonctionnement (min.)
0 °C
- Type
HSP-16-AP-SD-WL
- UKCA
non pertinent
