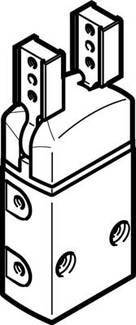

FESTO 1310159 DHRS-10-A Pince à serrage radial Matériau du boîtier: Alliage d'aluminium de corroyage 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 447.95 / pièce(s))
CHF 447.95
Prix TVA incl.
Livraison gratuite
Disponible uniquement pour les clients professionnels inscrits
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Caractéristiques techniques
- Nombre de mâchoires de préhension : 2
- Taille : 10
- Type de fixation : au choix :
- Filetage intérieur et manchon de centrage
- Avec trou de passage et manchon de centrage
- Pression de fonctionnement : 2... 8 bars
- Milieu de travail : air comprimé selon ISO 8573-1:2010 [7:4:4]
- Position de montage: indifférente
- Fonctionnement : double effet
- Couple de réaction total à 6 bar ouvert : 21 Ncm
- Couple de réaction total à 6 bars : 15 Ncm
- Fonction de préhension : radiale
- Remarque concernant le milieu de fonctionnement et de commande : fonctionnement huilé possible (nécessaire pour une utilisation ultérieure)
- Construction constructive : mouvement forcé
- Classe de résistance à la corrosion KBK : 1 - faible résistance à la corrosion
- Moment d'inertie : 0,03 kgcm2
- Max. Fréquence de travail du grappin :< = 4 Hz
- Max. Précision de remplacement :< = 0,2 mm
- Max. Force sur la mâchoire de préhension Fz statique : 30 N
- Max. Moment sur la mâchoire de préhension Mx statique : 0,8 Nm
- Max. Moment sur la mâchoire de préhension My statique : 0,8 Nm
- Max. Moment sur la mâchoire de préhension Mz statique : 0,8 Nm
- Max. Angle d'ouverture : 180 degrés
- Min. Temps d'ouverture à 6 bar : 35 ms.
- Min. Temps de fermeture à 6 bar : 91 ms.
- Raccord pneumatique : m3
- Détection de position : pour capteur Hall
- Poids du produit : 44 g
- Symétrie de rotation :< = 0,2 mm
- Température ambiante: 5 ... 0...60 °C
- Matériau du couvercle : PA
- Matériau du boîtier : alliage de pétrissage en aluminium
- anodisé dur
- Matériau des mâchoires de préhension : acier fortement allié
- Remarque sur les matériaux : conforme à la directive RoHS
- Précision de répétition du grappin :< = 0,1 mm
- Milieu d'utilisation
Air comprimé
- Type de produit
Pince à serrage radial
- Matériau du boîtier
Alliage d'aluminium de corroyage
- Raccord
M3
- Pression de service (max.)
8 bar
- Température de fonctionnement
5 °C (min)
- Température de fonctionnement min.
5 °C
- Référence fabricant
1310159
- Pression de service (min.)
2 bar
- Précision (+/-)
0.1 mm
- Poids
44 g
- Milieu d'utilisation
air comprimé
- Température ambiante max.
+60 °C
- Température ambiante min.
+5 °C
- Mode de fonctionnement
double effet
- UKCA
non pertinent
