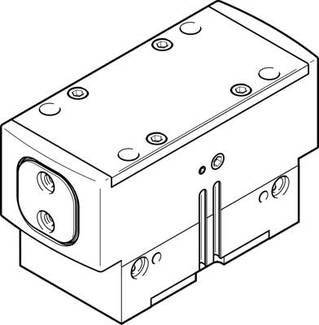

FESTO 1132957 HGPD-80-A Pince à serrage parallèle Matériau du boîtier: aluminium 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 2'849.95 / pièce(s))
CHF 2'849.95
Prix TVA incl.
Livraison gratuite
Disponible uniquement pour les clients professionnels inscrits
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Pince à serrage parallèle HGPD-80-A
Caractéristiques techniques
- Nombre de mâchoires de préhension : 2
- Taille : 80
- Type de fixation : au choix :
- Filetage intérieur et manchon de centrage
- Avec trou de passage et manchon de centrage
- Avec trou de passage et goupille
- Avec filetage intérieur et goupille
- Pression de fonctionnement : 3... 8 bars
- Pression de fonctionnement air de blocage : 0... 0,5 bar
- Milieu de travail : air comprimé selon ISO 8573-1:2010 [7:4:4]
- Position de montage: indifférente
- Fonctionnement : double effet
- Force de réaction totale ouverte à 6 bars : 3.922 N
- Force de réaction totale à 6 bars : 3.716 N
- Fonction de préhension : parallèle
- Force de préhension par mâchoire de préhension à 6 bar : 1.961 N
- Force de préhension par mâchoire de préhension à 6 bar fermer : 1.858 N
- Remarque concernant le milieu de fonctionnement et de commande : fonctionnement huilé possible (nécessaire pour une utilisation ultérieure)
- Course par mâchoire de préhension : 20 mm
- Construction constructive : plan coulissant
- Mouvement forcé
- Classe de résistance à la corrosion KBK : 2 - contrainte de corrosion modérée
- Moment d'inertie : 236,48 kgcm2
- Max. Fréquence de travail du grappin :< = 2 Hz
- Max. Précision de remplacement :< = 0,2 mm
- Max. Jeu de mâchoires De préhension Sz :< = 0,02 mm
- Max. Jeu d'angle de la mâchoire de préhension : ax, ay :< = 0,1 deg
- Max. Force sur la mâchoire de préhension Fz statique : 6 000 N
- Max. Masse par doigt de préhension externe : 2.170 g
- Max. Moment sur la mâchoire de préhension Mx statique : 170 Nm
- Max. Moment sur la mâchoire de préhension My statique : 130 Nm
- Max. Moment sur la mâchoire de préhension Mz statique : 110 Nm
- Min. Temps d'ouverture à 6 bar : 214 ms.
- Min. Temps de fermeture à 6 bars : 218 ms.
- Intervalle de regraissage des éléments de guidage : 5 000 000 Mio SP
- Raccord pneumatique : G1/4
- Raccord pneumatique air de blocage : M5
- Détection de position : pour interrupteur de proximité
- Poids du produit : 6 252 g
- Symétrie de rotation :< = 0,2 mm
- Indice de protection : IP65
- Température ambiante: 5 ... 0...60 °C
- Matériau du couvercle : acier fortement allié inoxydable
- Matériau du boîtier : aluminium
- anodisé
- Matériau des mâchoires de préhension : acier
- Trempé
- Remarque sur les matériaux : conforme à la directive RoHS
- Précision de répétition du grappin :< = 0,05 mm
- Milieu d'utilisation
Air comprimé
- Type de produit
Pince à serrage parallèle
- Matériau du boîtier
aluminium
- Raccord
G 1/4
- Pression de service (max.)
8 bar
- Température de fonctionnement
5 °C (min)
- Température de fonctionnement min.
5 °C
- Référence fabricant
1132957
- Pression de service (min.)
3 bar
- Précision (+/-)
0.05 mm
- Poids
6252 g
- Milieu d'utilisation
air comprimé
- Spécificités
connexion P G 1/4
IP65
- Température ambiante max.
+60 °C
- Température ambiante min.
+5 °C
- Mode de fonctionnement
double effet
- UKCA
non pertinent
