Embase M8 Lutronic 0830 04 T8CW 0,5m 1227 embase mâle 0.50 m Nombre de pôles: 4 1 pc(s)

Dessin technique montrant un composant avec joint, câble et dimensions d'installation. Les annotations expliquent le montage et les détails de raccordement.

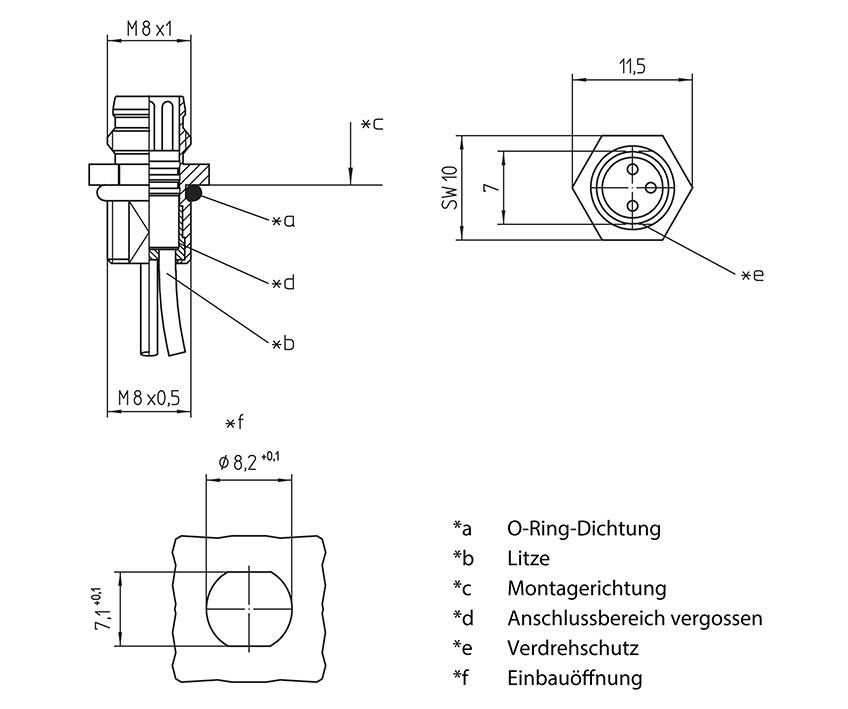

Dessin technique d'un boîtier de capteur avec dimensions et annotations : 'Joint torique', 'Câble', 'Dispositif de montage' et autres.

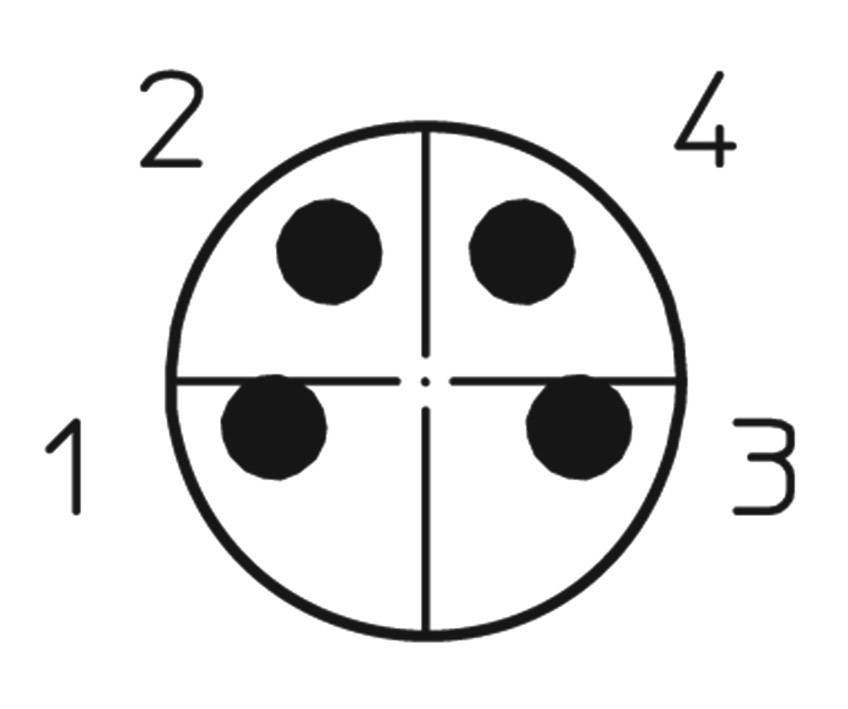

Diagramme circulaire divisé en quatre quadrants ; quadrants numérotés de 1 à 4. Chaque quadrant contient un point noir.
1/3
Croquis/schéma
Type de produit
Embase
Forme
embase mâle
Norme de connecteur
Connectique Sensorik
Coté A
Embase M8 mâle
Coté de raccordement B
extrémités ouvertes
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 30 octobre
51 pièce(s)
Nombre
Total (CHF 7.95 / pièce(s))
CHF 7.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type

0830 04 T8CW 0,5m

Type de produit

Embase

Forme

embase mâle

Norme de connecteur

Connectique Sensorik

Coté A

Embase M8 mâle

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

4

Longueur de câble

0.50 m

Materiau de la gaine

PVC

Tension nominale

60 V

Courant nominal

4.0 A

Courant nominal - arrondi

4 A

Ø extérieur

11.5 mm

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Connexion

fil, extrémités libres

Couleur

métal

Type de filetage côté du raccordement

M8

Type de filetage connexion des câbles et montage

M8

Codification

A

Matériau du contact

laiton nickelé et doré

Revêtement du contact

laiton nickelé

Type de montage capteur/actionneur

Montage sur face avant M8

IP67

Température min.

-25 °C

Température max.

80 °C

Type de fermeture

à vis

Référence fabricant

1227

Contenu

1 pc(s)

Documents & téléchargements

Fiche technique

Fiche technique 1910606 Embase M8 Lutronic 0830 04 T8CW 0,5m 1227 embase mâle 0.50 m Nombre de pôles: 4 1 pc(s)
