Name: Embase à encastrer 09 93 001 0303 09930010303 HARTING 1 pc(s)
Brand: HARTING
SKU: 3001552
Availability: BackOrder

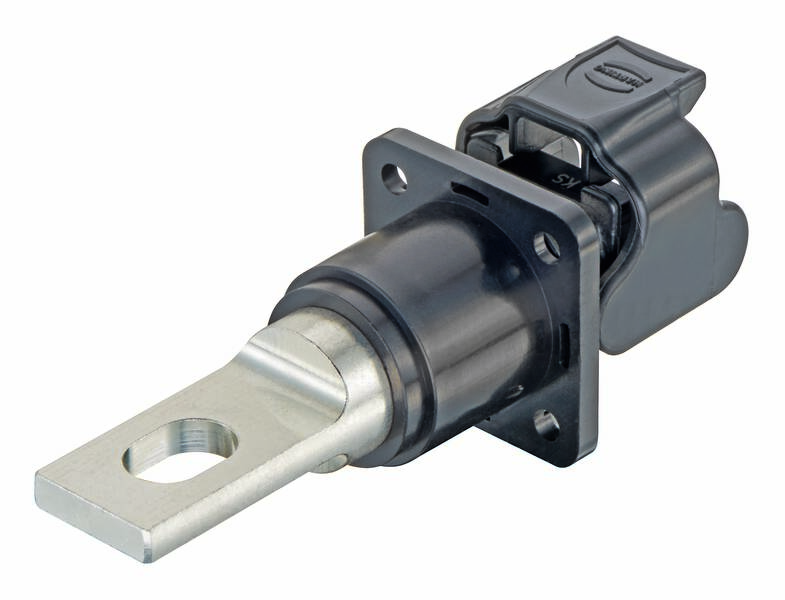

Un connecteur électrique avec une bride métallique et un boîtier en plastique, adapté pour une utilisation industrielle.

Type de produit

Embase à encastrer

Matériau boîtier

polyamide

Type

09 93 001 0303

Référence fabricant

09930010303

Spécificités

simple étrier

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu., 1 avril 2027

Nombre

pièce(s)

Total (CHF 21.95 / pièce(s))

CHF 21.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : Han ® S
Nombre de contacts : 1
Type de verrouillage : étrier longitudinal
Courant nominal : ‌ 200 A.
Résistance d'isolation : >108 Ω
Résistance de passage : ≤ 0,3 mΩ
Température limite: -40 ... +125 °C
Matériau des contacts : alliage de cuivre
Surface de contact : argentée
Classe de combustible selon UL 94 : V-0
Normes : IEC 60664-1; en 45545-2 protection contre l'incendie dans les véhicules ferroviaires; IEC 61984; UL 1973; UL 4128; UL 9540; UL 1977
Poids net : 40 g
Désignation : Han ® S 200
Tension de mesure : 1 500 V
Tension nominale : 8 kV
Degré de pollution : 2
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Domaine d'application : systèmes de stockage d'énergie
Indice de protection selon IEC 60529 : IP40 à l'état branché ; IP20 à l'état non branché (1500 V DC ; 1000 V AC)
Description du boîtier : inclus Contact mâle avec connecteur de rail de courant
Couple de serrage : ‌11 Nm
Type de boîtier : boîtier de montage
Matériau du boîtier : polyamide (PA)
Couleur du boîtier : RAL 9005 (noir profond)
Remarque concernant la température limite : en cas d'utilisation comme connecteur conforme à la norme IEC 61984.
Nombre de reverrouillages : ≥ 500

Type: 09 93 001 0303

Type de produit: Embase à encastrer

Référence fabricant: 09930010303

Spécificités: simple étrier

Nombre total de pôles: 1

Matériau boîtier: polyamide

Série: Han® S

Tension assignée: 1 500 V

Courant assigné: 200 A

Pour inserts/broche/prise femelle: Stiftkontakt

Contenu: 1 pc(s)

Matériau (détails): Alliage de cuivre

Nombre de pôles: 1

: IP40
IP20

Température max.: 125 °C

Température min.: -40 °C

Degré de pollution: 2

: FAUX

: FAUX

: Black

: Single locking lever

: FAUX

: FAUX

: Plastic

: Other

: -40-125 °C

: V0

: FAUX

: FAUX

: Housing extension

: IP20

: Other

: Base unit

: None

Documents & téléchargements

Fiche technique

Fiche technique 3001552 Embase à encastrer 09 93 001 0303 09930010303 HARTING 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3001552 Embase à encastrer 09 93 001 0303 09930010303 HARTING 1 pc(s)

Description

Boîtier de montage, avec Contact à broche avec connecteur de rail de courant, étrier longitudinal, matériau du boîtier : polyamide (PA), RAL 9005 (noir profond)
