Name: Électrovanne à armature battante 3/2 voies Bürkert 42107 24 V G 1/4 1 pc(s)
Brand: Bürkert
SKU: 2351278
Availability: BackOrder

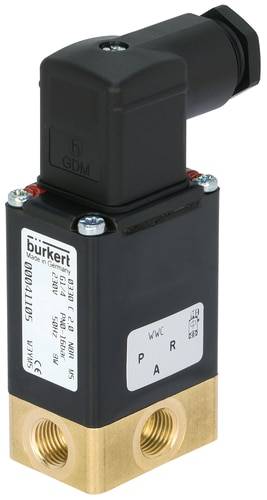

Une vanne noire de Bürkert avec des raccords en laiton, adaptée aux applications industrielles. Affiche l'étiquetage 'WNC' et 'PAR'.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

1 pièce(s)

Afficher des alternatives

Nombre

pièce(s)

Total (CHF 205.95 / pièce(s))

CHF 205.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Plus que 1 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Électrovanne à armature battante 3/2 voies

Vanne séparée à action directe, pour un usage multimédia jusqu'à un diamètre nominal DN 5 ; technique d'ancrage rabattable sans entretien ; système d'bobines à vis sans vibration, à blocage ; commande manuelle robuste et facile à utiliser ; versions protégées contre les explosions

Caractéristiques techniques

Type d'entraînement : ancrage rabattable
Principe de fonctionnement de la soupape principale : soupape de siège
Fonction de commutation : on/off
Séparation des médias : oui
Raccord de conduite fluidisique nombre : 3
Fonction vanne positions de commutation : 2
Arrivée : sous le siège
Pression nominale max. (Liquide) : 10 bar
Siège de soupape matériau : laiton
Tension continue : oui
Tension de la batterie : oui
Puissance nominale : 8 W
Type de bobine : vissé sur bloc
Matériau de la bobine (enveloppe) : EP (résine époxy)
Temps de commutation ouvert : 10 ms - 20 ms.
Temps de commutation de fermeture : 10 ms - 20 ms.
Montage de la vanne : vanne complète
Fonction vanne commande manuelle matériau : PA (polyamide)
Fonction de soupape commande manuelle verrouillage : oui
Température surface max. : 155 °C
Raccordement électrique matériau : laiton
Fixation type : vis métriques

Type de produit: Électrovanne à armature battante

Tension de fonctionnement: 24 V

Pression de service (max.): 10 bar

Matériau du boîtier: laiton

Raccord: G 1/4

Milieu d'utilisation: Liquide

Plage de température des médias: 0 à +90 °C

Référence fabricant: 42107

Pression de service (min.): 0 bar

Activation/déclenchement: Commande manuelle ; bouton-poussoir

Matériau isolant: FKM

Fonction: 3/2 voies

Poids: 0.46 kg

Température max. des médias: +90 °C

Température min. des médias: 0 °C

Milieu d'utilisation: milieux aggressifs

Largeur nominale: 3 mm

Longueur: 46 mm

Valeur QNn: 150 l/min

: IP65

Température ambiante max.: +55 °C

Mode de fonctionnement: à effet direct

Valeur Kv: 0.14

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Betriebsdruck (max.)

Betriebsspannung

Gehäusematerial

Bürkert Direktgesteuertes Ventil 122101 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 4 mm Direktwirkend 1 St.

Code produit :623811

Livraison le mar. 24 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

3 bar

24 V/DC

Edelstahl

pièce(s)

Min.: 1

Multiples: 1

CHF 363.95^*

Bürkert Direktgesteuertes Ventil 124909 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Code produit :623812

Livraison le mar. 24 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

10 bar

230 V/AC

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124912 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 4 mm Direktwirkend 1 St.

Code produit :623813

Livraison le mar. 24 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

5 bar

230 V/AC

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124922 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :623815

Livraison le mar. 24 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

12 bar

24 V/DC

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124925 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :623816

Livraison le mar. 24 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

12 bar

230 V/AC

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124927 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Code produit :623818

Livraison le mar. 24 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

8 bar

24 V/DC

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124928 0330 24 V/AC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Code produit :623819

Livraison le mar. 24 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

8 bar

24 V/AC

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124930 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Code produit :623821

Livraison le mar. 24 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

8 bar

230 V/AC

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124932 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :623823

Livraison le mar. 24 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

12 bar

24 V/DC

Edelstahl

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Bürkert Direktgesteuertes Ventil 124933 0330 24 V/AC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :623825

Livraison le mar. 24 novembre

1 pièce(s)Conrad Electronic

G 1/4 Muffe

12 bar

24 V/AC

Edelstahl

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2351278 Électrovanne à armature battante 3/2 voies Bürkert 42107 24 V G 1/4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2351278 Électrovanne à armature battante 3/2 voies Bürkert 42107 24 V G 1/4 1 pc(s)

Description

La soupape 0330 est une soupape d'ancrage rabattable à commande directe et séparée du fluide. Il est disponible en versions 3/2 et 2/2 voies. En version 3/2, il peut être utilisé comme distributeur ou vanne de mélange. Selon les applications, différents matériaux de membrane et modes d'action sont disponibles. Le boîtier de mesure standard répond à toutes les exigences européennes en matière d'eau potable. Le boîtier est complété par de l'acier inoxydable (316L), du PVDF et du polypropylène. Les bobines de l'aimant sont pressées avec un époxy résistant aux produits chimiques. Comme le système de bobine est séparé du Medium par une membrane, la valve est particulièrement adaptée aux milieux critiques tels que les acides agressifs et les alcalis. Pour la mise en service et le contrôle, le 0330 est équipé d'une commande manuelle. Pour réduire la demande d'énergie, toutes les bobines peuvent être fournies avec une réduction de puissance électronique ou en version à impulsion. L'état de commutation peut être effectué par un retour de position sous forme de signal binaire ou NAMUR. En combinaison avec un connecteur conforme à la norme DIN en 175301-803 forme A, les vannes répondent à la norme IP65/67, en combinaison avec un boîtier en acier inoxydable ou en plastique NEMA 4X.

Ce texte a été traduit par une machine.

Contenu de la livraison

Avec prise d'appareil

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
