Name: Eaton EP-501986 IKA-SOL20-X22-PKZ-T2-1/18-MC4-A Boîtier de raccordement de générateur
Brand: Eaton
SKU: 3193622
Availability: BackOrder

Boîte électrique de disjoncteurs avec couvercle transparent contenant plusieurs fusibles. Un avertissement avec un symbole d'éclair est visible.

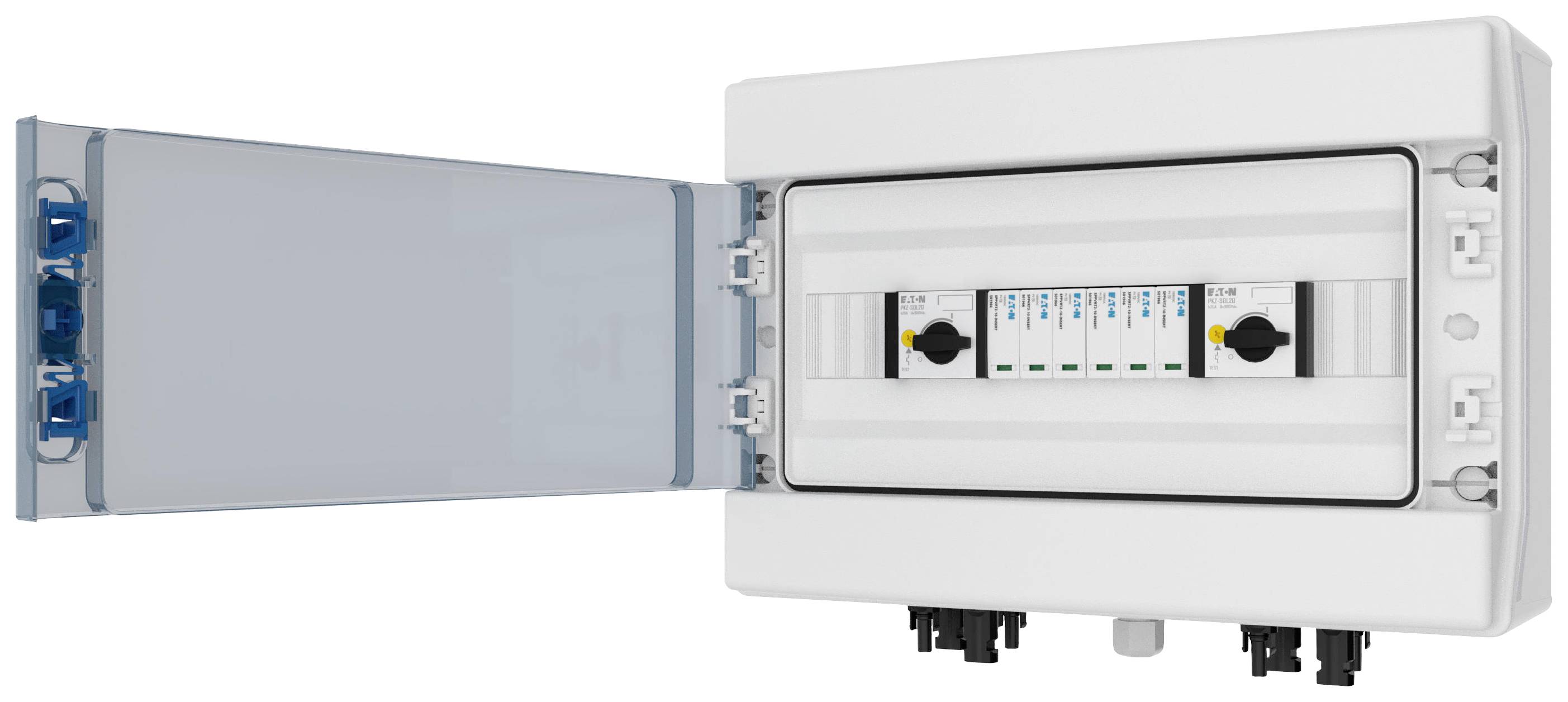

Armoire électrique avec porte ouverte, quatre interrupteurs et câblage visibles à l'intérieur.

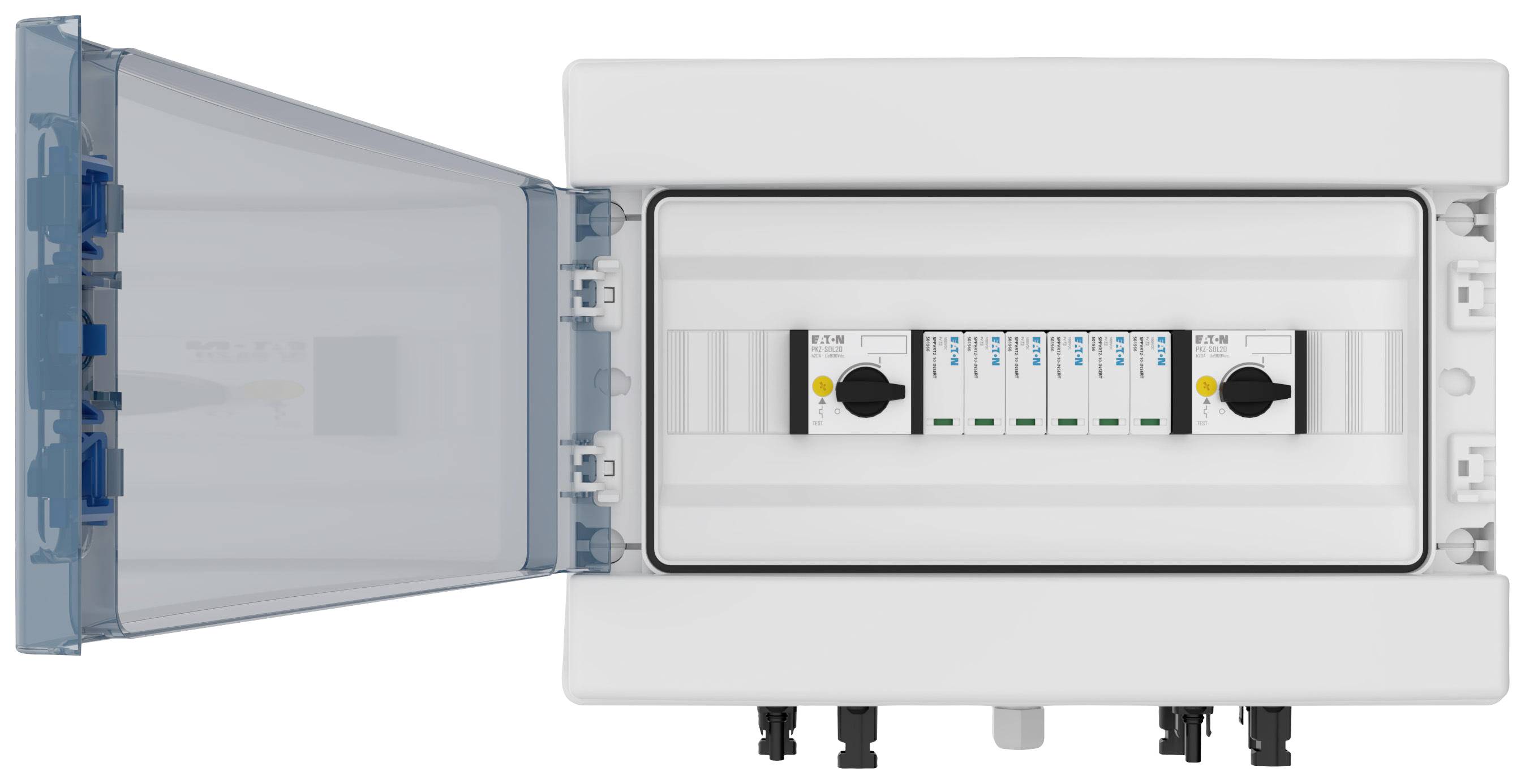

Boîte électrique de sécurité avec couvercle ouvert, montrant quatre disjoncteurs. Utilisé pour la protection contre les surintensités dans les installations électriques.

1/3

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 9 novembre

Nombre

pièce(s)

Total (CHF 399.95 / pièce(s))

CHF 399.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Tension de mesure : 900 V/DC
Disjoncteur continu : 20 A
Classe de protection : II
Type de protection : IP65 / IK10
Courant de référence: 20 A
Niveau de protection : 3.8 kV
Courant de fuite nominal en : 20 kA
Max. Eprojection : 40 kA
Type de connexion : MC4
Section de câble : 6 mm²
Section de conducteur PE : 16 - 25 mm²
Boîtier : ABS (plastique)

Type de produit: Boîtier de raccordement de générateur

Dim.: (l x H x P) 420 x 325 x 150 mm

Couleur: gris (RAL 7035)

Contenu: 1 pc(s)

Largeur: 420 mm

Hauteur: 325 mm

Profondeur: 150 mm

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3193622 Eaton EP-501986 IKA-SOL20-X22-PKZ-T2-1/18-MC4-A Boîtier de raccordement de générateur

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3193622 Eaton EP-501986 IKA-SOL20-X22-PKZ-T2-1/18-MC4-A Boîtier de raccordement de générateur

Description

Boîtier de chaîne DC photovoltaïque, monté en usine par Eaton : IEC 61439-2 annexe DD. Pour les onduleurs avec 2 lecteurs MPP : 2x IN + 2x OUT, appareils intégrés : disjoncteur PV-sol PKZ et parasurtenseur PV de type 2, connexions MC4 sur le dessous.

Ce texte a été traduit par une machine.

Modèle

Boîtes de chaîne normalisées testées conformément à la norme IEC/en 61439-2 annexe DD (PVA) pour les bâtiments résidentiels et les petites applications photovoltaïques commerciales
IKA-sol protège les modules PV et les onduleurs contre les surtensions
Installation photovoltaïque évolutive sur le bâtiment
La solution système prête à l'emploi assure un système PV sécurisé ; empêche les dommages coûteux dus à la surtension et aux pannes avec IKA-sol
