Name: Dold IK8701.11 AC50Hz 230V Module de couplage Tension nominale: 230 V/AC Courant de commutation (max.): 16 A 1 inverseur
Brand: Dold
SKU: 2359217
Availability: BackOrder

Un relais électrique avec l'étiquette technique 'AC 230V 50Hz'. Montre différentes bornes de connexion et un schéma de câblage.

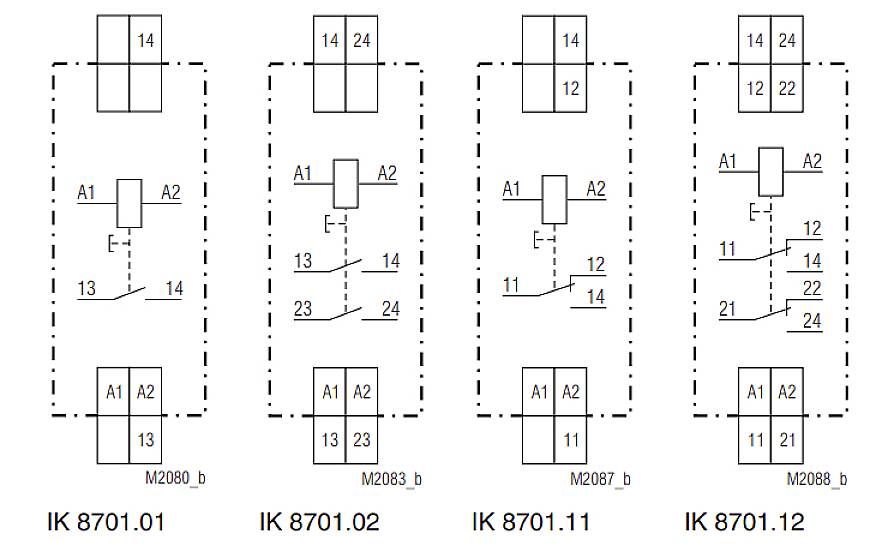

Diagramme avec quatre schémas de câblage, étiquetés IK 8701.01, IK 8701.02, IK 8701.11 et IK 8701.12. Représente différents circuits électriques avec des contacts et des bobines.

1/2

Photo non contractuelle

Type de produit

Module de couplage

Type de contact

1 inverseur (RT)

Tension nominale

230 V/AC

Tension de contact (max.)

230 V/AC

Courant de commutation (max.)

16 A

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Total (CHF 55.95 / pièce(s))

CHF 55.95

Prix TVA incl.

uniquement CHF 8.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Pour la commutation des charges de la lampeRelais de couplage d'entrée, par ex. pour la commande de PLCRelais de couplage de sortie, par ex. pour les charges contrôlées par APIConforme à en 60947-5-1Touche de commande manuelle des contactsAfficheur de position de commutationCourant thermique élevé IthLargeur de construction 17,5 ou 35 ou 52,5 mm

Caractéristiques techniques

Raccordement de conducteur : 2 x 2,5 mm² massif ou 2 x 1,5 mm² toron avec manchon ou 2 x 1 mm² toron avec manchon
Fixation de conducteur : bornes plates avec auto-déverrouillable
Couple de serrage : 0,8 Nm
Fixation rapide : rail DIN

Type de produit: Module de couplage

Type: IK8701.11 AC50Hz 230V

Connexion: borne à vis

Couleur: blanc

Temps de réponse: 30 ms

Temps de descente: 30 ms

Type de contact: 1 inverseur (RT)

Tension nominale: 230 V/AC

Tension de contact (max.): 230 V/AC

Courant de commutation (max.): 16 A

Puissance de coupure max.: 1200 W

Durée de vie électrique: Avec charge ohmique AC 230 V : 6 A 150 x 10⁴ cycles de commutation
10 A 75 x 10⁴cycles de commutation
16 A 12 x 10⁴cycles de commutation

Durée de vie mécanique: 10 x 106cycles de commutation

Spécificités: avec bouton de test

Température max.: +45 °C

Température min.: -20 °C

Longueur: 89 mm

Largeur: 17.5 mm

Hauteur: 58 mm

Dim.: (L x l x H) 89 x 17.5 x 58 mm

Contenu: 1 pc(s)

Poids: 100 g

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2359217 Dold IK8701.11 AC50Hz 230V Module de couplage Tension nominale: 230 V/AC Courant de commutation (max.): 16 A 1 inverseur

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2359217 Dold IK8701.11 AC50Hz 230V Module de couplage Tension nominale: 230 V/AC Courant de commutation (max.): 16 A 1 inverseur

Description

Avec un ancrage rabattable, les contacts sont actionnés par un poussoir. Après la chute de la tension de l'excitatrice, un ressort remet l'induit relié au poussoir en position de repos. Les contacts peuvent également être utilisés
Appuyez à la main sur une touche située sur le côté avant. Cette touche sert également en même temps à l'affichage de la position de commutation. Lorsque vous appuyez sur la touche, les contacts sont fermés. En cas de décharge, le rouge se ferme
Touche avec le bord avant affleurant.

· Pour la commutation des charges de la lampe
· Relais de couplage d'entrée, par ex. pour la commande de PLC
· Relais de couplage de sortie, par ex. pour les charges contrôlées par API
· Conforme à en 60947-5-1
· Touche de commande manuelle des contacts
· Afficheur de position de commutation
· Courant thermique élevé Ith
· Largeur de construction 17,5 ou 35 ou 52,5 mm

Ce texte a été traduit par une machine.
