Name: Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. Relais temporisé monofonction Temporisé à la mise sous tension et commutation
Brand: Dold
SKU: 2359215
Availability: BackOrder

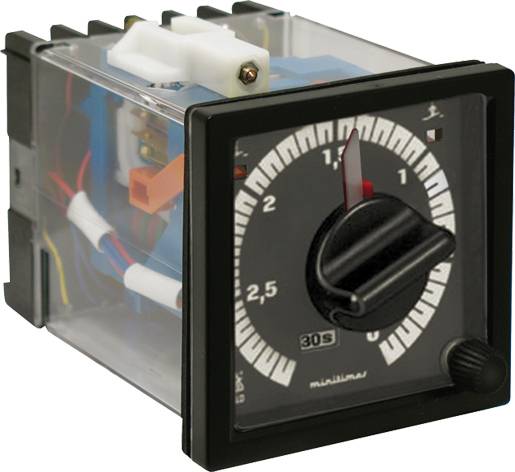

Un minuteur analogique dans un boîtier transparent avec bouton rotatif et cadran. Affiche un intervalle de temps en secondes de 0 à 30.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais temporisé

Modèle

monofonction

Fonctions

Temporisé à la mise sous tension et commutation immédiate

Tension de fonctionnement

230 V

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Total (CHF 299.95 / pièce(s))

CHF 299.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Configuration de contact :1 contact NC temporisé
1 contact NC non retardé
1 contact NO temporisé
1 contact NO non retardé
POUVOIR DE COUPURE : SELON AC 15 : 3 A / AC 230 V IEC/EN 60947-5-1
Fréquence de commutation autorisée : 3000 cycles / h.
Temps de réponse des contacts : < 35 ms.
Temps de rechute : < 60 ms.
Face avant : 72 x 72 mm
Poids : 320 g
Boîtier : thermoplastique avec comportement V0 conforme à UL sujet 94

Type d'emballage: Piece

Type de produit: Relais temporisé

Type: EF7616.24 AC50/60HZ 230V 0,15S.-30H.

Modèle: monofonction

Connexion: borne à vis

Fonctions: Temporisé à la mise sous tension et commutation immédiate

Tension de fonctionnement: 230 V

Type de contact: 2 NF (R)
2 NO (T)

Matériau du contact: AgNi

Tension de contact (max.): 230 V/AC

Courant de commutation (max.): 4 A

Puissance de coupure max.: 690 VA

Plage temporelle (min.): 0.15 s

Plage temporelle (max.): 30 h

Plage(s) de temporisation: 30 h

Température min.: -20 °C

Température max.: +55 °C

: IP20
IP40

Durée de vie électrique: Selon AC 15 à 3 A, AC 230 V : 1 x 10⁵ commut. CEI/EN 60947-5-1
Selon AC 15 à 1 A, AC 230 V : 5 x 10⁵ commutations sp. CEI/EN 60947-5-1

Durée de vie mécanique: > 30 x 10⁶ cycles de commutation ou
15000 h

Largeur: 72 mm

Hauteur: 72 mm

Profondeur: 128 mm

Dim.: (l x H x P) 72 x 72 x 128 mm

Contenu: 1 pc(s)

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. Relais temporisé monofonction Temporisé à la mise sous tension et commutation

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. Relais temporisé monofonction Temporisé à la mise sous tension et commutation

Description

Démarrage rapide :
Pour les temps courts, le démarrage rapide est recommandé pour augmenter la précision de répétition. Pour cela, la version AA 7616.32 est nécessaire. Les bornes A1 - A2 restent toujours à la tension nominale (le moteur synchrone fonctionne en permanence). Lorsque la tension nominale est mise en marche séparément sur les bornes B1 - B2 pour l'aimant d'embrayage, le temps de fonctionnement commence alors.
Commutation de fréquence :
Le changement de fréquence 50 / 60 Hz s'effectue à l'arrière de l'appareil en déplaçant une brosse avec un tournevis. RELAIS TEMPORISÉ AA 7616.__/100, EC 7616.__/100, EF 7616.__/100,
EH 7616.__/100 avec temporisation, sans tension nulle. L'embrayage est verrouillé en cas d'excitation par un verrouillage, de sorte que, en cas de panne de tension, le temps écoulé reste mémorisé, même les contacts non retardés restent dans cette position. Une fois la durée définie écoulée, le verrouillage est désactivé et les contacts temporisés sont activés. Si, après une interruption de la durée, le temps réglé doit reprendre de l'avant, le réglage de la durée doit être tourné jusqu'à la butée sur 0, puis à nouveau jusqu'à la valeur de temps réglée précédemment.

· Selon IEC/en 61 812-1
· Délai jusqu'à 60 h.
· 6 plages de temps commutables, réglables à l'avant
· Précision de répétition ≤ ± 0,5 % (≤ ± 1 % dans la plage 3 et 6 s)
· Affichage de la durée
· Indicateur de position de commutation (sauf pour EH 7616)
· Avec contact instantané
· EF 7616 : protection frontale contre les projections d'eau, IP 65
· Largeur de construction 72 mm
