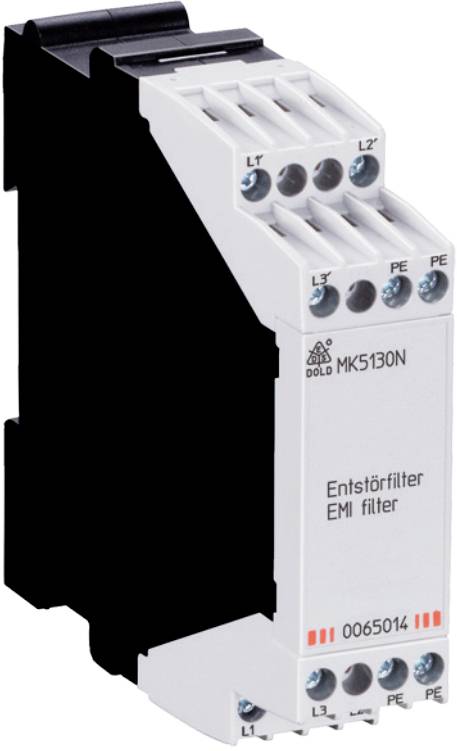

Dold 0065014 MK5130N Filtre antiparasite (L x l x H) 97 x 22.5 x 90 mm 1 pc(s) Piece

Les convertisseurs de plus en plus utilisés dans les installations produisent des flancs de commutation à leur sortie qui provoquent des perturbations CEM importantes et des courants d'équilibrage à haute fréquence sur les composants de circuit qui y sont raccordés. Les appareils connectés au convertisseur peuvent être perturbés ou éventuellement détruits. Les interférences RF peuvent être transmises à d'autres composants de l'installation, par exemple via l'alimentation DC 24V. C'est le cas, par exemple, pour les relais de mesure dont l'entrée de mesure est connectée au convertisseur. La tension auxiliaire du relais de mesure est isolée galvaniquement de l'entrée de mesure, mais est reliée à l'entrée de mesure par une capacité de couplage non évitable dans le bloc d'alimentation interne côté RF. À des fréquences appropriées, les courants d'équilibrage peuvent s'écouler du convertisseur au niveau de tension auxiliaire jusqu'à plusieurs ampères. En général, tous les appareils de surveillance connectés au convertisseur peuvent être perturbés avec une tension auxiliaire séparée ou avec d'autres entrées ou sorties. Il est également possible que les défauts produits par le convertisseur soient transmis à d'autres pièces de l'installation. Les filtres antiparasitage MK 5130N / LG 5130 ont 4 inductances commuées en série dans les voies de filtrage pour les 3 phases (entrées L1 / L2 / L3, sorties L1 » / L2' / L3') afin de garantir un antiparasitage à large bande jusqu'à des fréquences élevées. Si le PE est raccordé en plus, un condensateur antiparasitage y est efficace contre le PE et le antiparasitage est à nouveau amélioré (« filtre en T »). En commutant le MK 5130N/LG 5130 entre le convertisseur et le relais de mesure/l'appareil à déparasiter, le courant RF passant par les capacités de couplage est fortement réduit, car les chemins de filtrage représentent une impédance croissante avec la fréquence. Cela permet d'éviter les interférences ou même la destruction des appareils connectés.

· fonctionnement des relais de mesure sur les convertisseurs et les appareils avec des tensions parasites à haute fréquence
· Déparasitage des pièces de commutation et des petits consommateurs jusqu'à 50 ma par phase
· en cas de perturbations causées par les outils électriques, les contacteurs et les lampes fluorescentes
· filtre antiparasitage triphasé pour relais de mesure
· suppression des interférences CEM des tensions parasites conduites
· atténuation à large bande des taux de fréquence élevés
· pour tensions nominales jusqu'à 3 AC 1000 V.
· connecteur PE optionnel à utiliser pour une nouvelle suppression des parasites
· largeur de construction : 22,5 mm
