Name: Deditec UC-ETH-AD2-16ISO UC-ETH-AD2-16ISO Module d'entrée Ethernet Nombre d'entrées: 2 x Nbr. de sorties: 0 x Nombre I/O
Brand: Deditec
SKU: 3796633
Availability: BackOrder

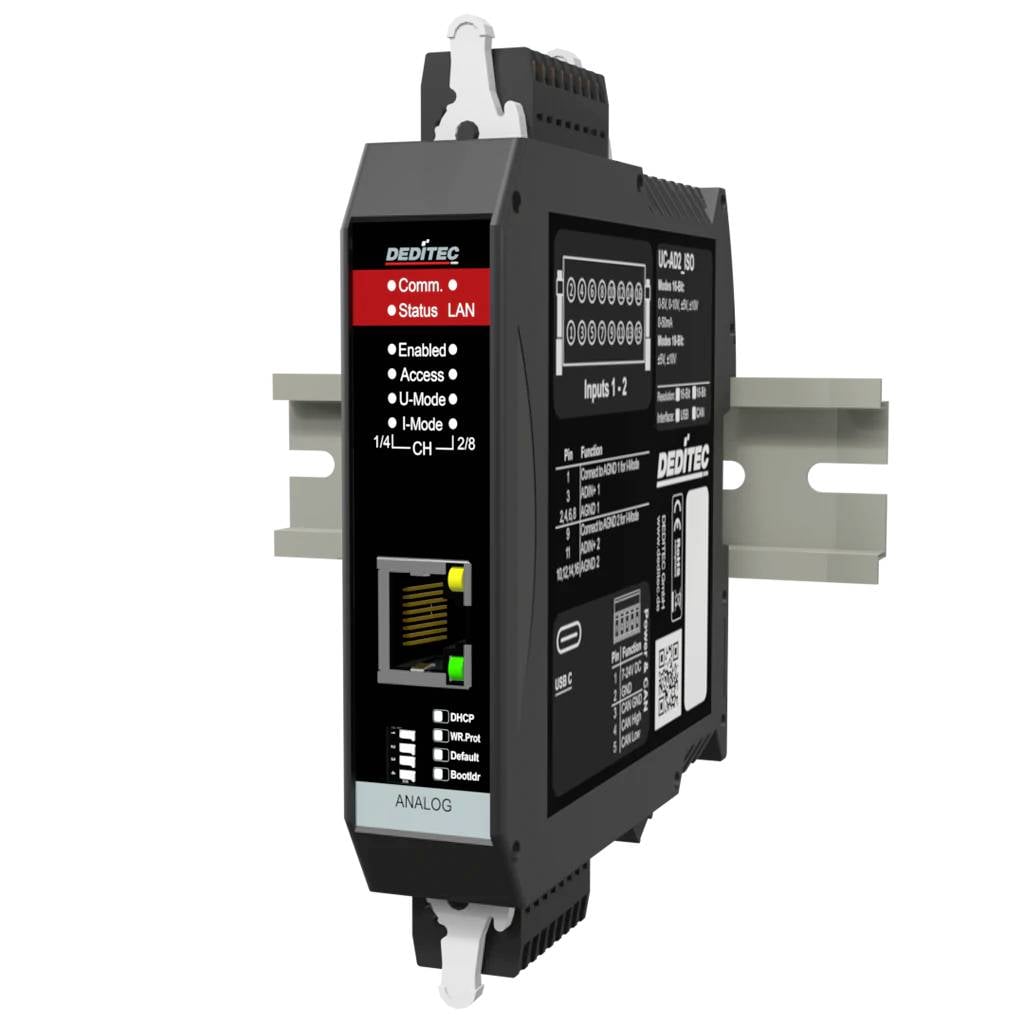

Module de communication industrielle DIN-rail noir avec voyants LED de statut, entrées/sorties étiquetées et marque 'DEDITEC'.

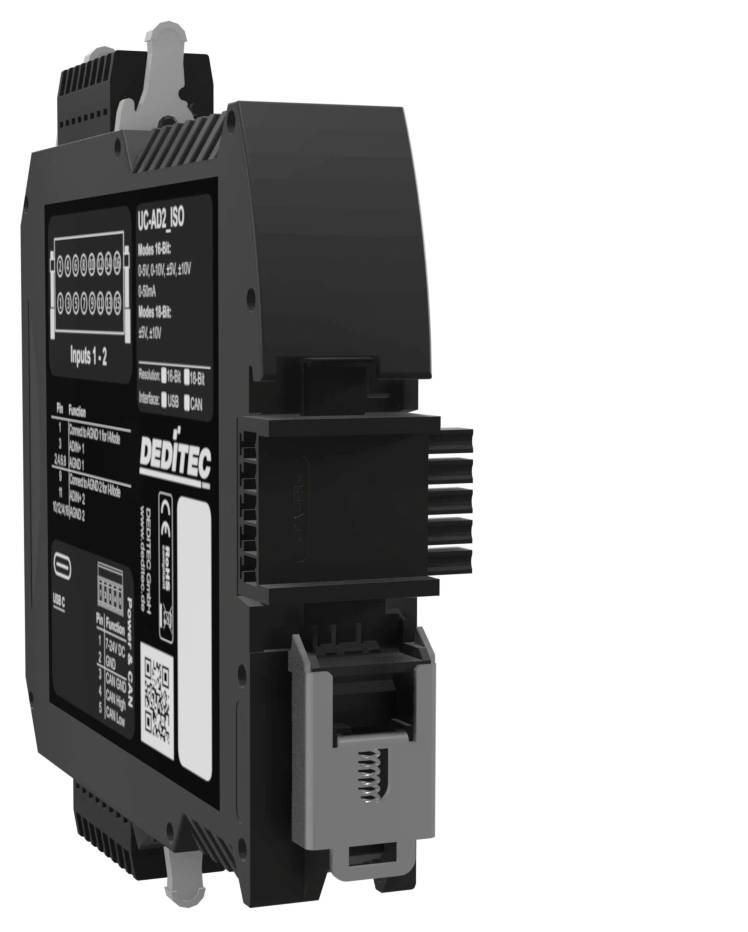

Module DIN-rail industriel noir étiqueté 'UCAD-ISO' avec des indicateurs LED et un connecteur de borne, montré sur un fond blanc.

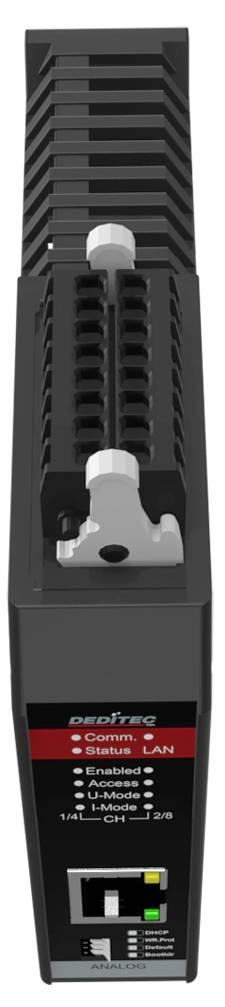

Contrôleur/module industriel compact noir avec ailettes de refroidissement latérales, ports avant et voyants indicateurs, étiqueté DeFiFire et Comm/Status LAN.

1/3

Fiche technique (PDF)

N° réf. fabricant :

Code produit :

Livraison le jeu. 5 novembre

Nombre

pièce(s)

Total (CHF 639.95 / pièce(s))

CHF 639.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Module analogique Modbus TCP * Convertisseur A/D Ethernet 16 bits avec séparation galvanique – 2 canaux

Ethernet 10/100 Mbits
Protocoles pris en charge : HTTP, UDP, TCP, DHCP, Modbus-TCP
Contrôle : API pour Windows et Linux (bibliothèque de pilotes DELIB), interface de ligne de commande, protocole TCP ouvert, Modbus TCP
Communication Ethernet cryptée possible
Protocole TCP standard ouvert ou Modbus
Interface Web et APP (smartphone et tablette)
Connexion possible via Wi-Fi
Fonction WPS
Bouton WPS
Réalisation : Single End
Résolution 16 bits de chaque canal
PLAGES DE TENSION: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V
Plage de courant : 0-20 mA, 4-20 mA, 0-24 mA
Séparation galvanique canal à canal : max. 1 kV c.a.
Séparation galvanique pour l'alimentation en tension : max. 500 V
Taux de conversion convertisseur A/D : 4 µs

Caractéristiques techniques

Montage sur rail DIN (rail support 35 mm x 7,5 mm)
Plage de mesure du courant : 0-24mA
Séparation galvanique : max. 1000 V c.a. entre les canaux 1 et 2 ; max. 500 V c.a. pour l'alimentation en tension
Dimensions du produit, longueur (profondeur): 111 mm

Type de produit: Module d'entrée

Interfaces: Ethernet

Type: UC-ETH-AD2-16ISO

Tension de fonctionnement: 7 V/DC
24 V/DC

Température de fonctionnement max.: 50 °C

Température de fonctionnement min.: 10 °C

Alim.: 7 V C.C. À 24 V C.C.

Température de fonctionnement: 10 à 50 °C

Nombre I/O: 2

Nombre d'entrées: 2 x

Nombre de sorties: 0 x

Dim.: (l x H) 22.5 mm x 120 mm

Consommation électrique max.: 130 mA

Hauteur: 120 mm

Largeur: 22.5 mm

Référence fabricant: UC-ETH-AD2-16ISO

Modèle: Module autonome dans boîtier compact pour montage sur rail DIN (TS 35 x 7,5 mm)

Sorties: 0

Entrées: 2

Interfaces: Ethernet 100/10Mbit et WiFi

Consommation électrique: 130 mA

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3796633 Deditec UC-ETH-AD2-16ISO UC-ETH-AD2-16ISO Module d'entrée Ethernet Nombre d'entrées: 2 x Nbr. de sorties: 0 x Nombre I/O

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3796633 Deditec UC-ETH-AD2-16ISO UC-ETH-AD2-16ISO Module d'entrée Ethernet Nombre d'entrées: 2 x Nbr. de sorties: 0 x Nombre I/O

Description

Le convertisseur analogique Modbus‑TCP‑‑Module UC-ETH-AD2-16ISO avec 2 canaux AD‑séparés galvaniquement capture les‑ signaux de tension et de courant avec une résolution de 16 bits et les convertit en données de mesure numériques. Grâce à Ethernet et Modbus TCP, les valeurs peuvent être‑intégrées de manière efficace dans les systèmes‑ de commande et IoT. Ideal pour connecter des capteurs analogiques dans l'automatisation industrielle ou pour surveiller l'énergie‑ et les données de processus.
