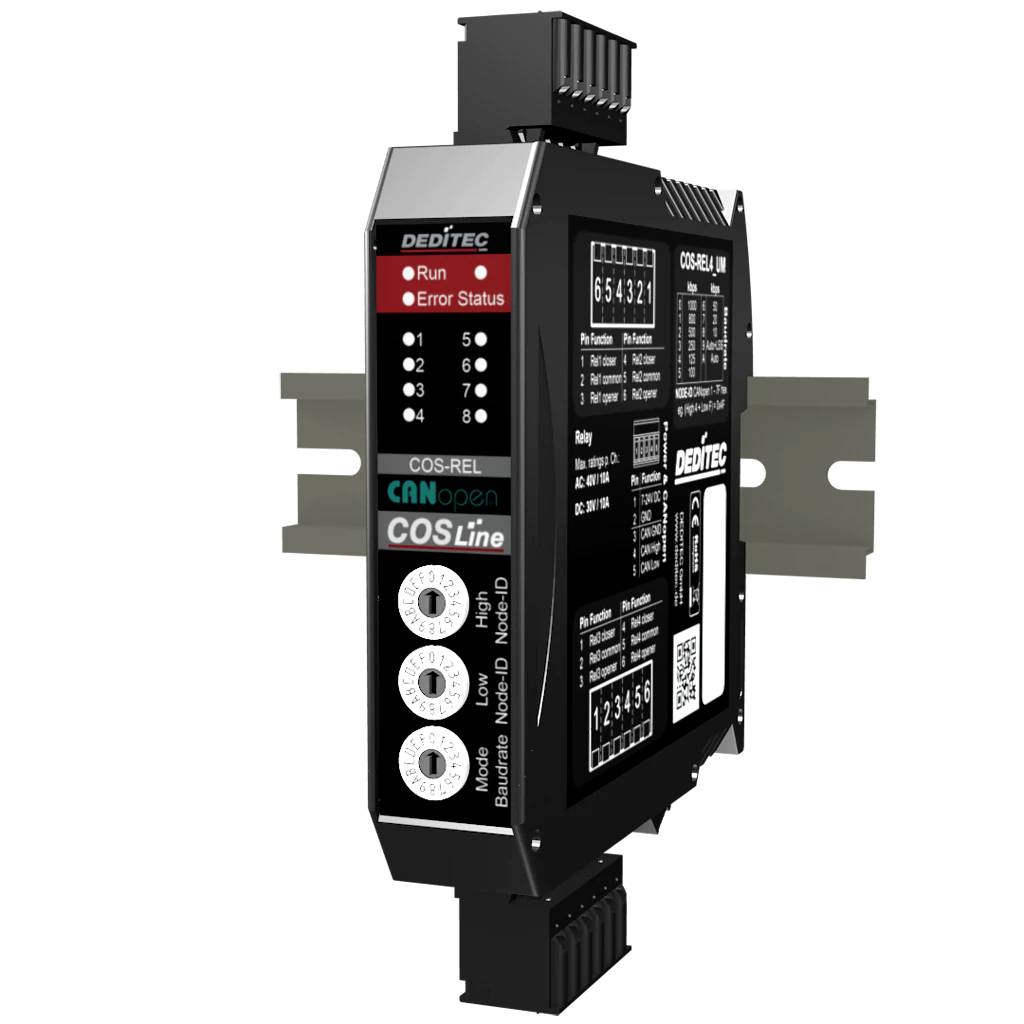

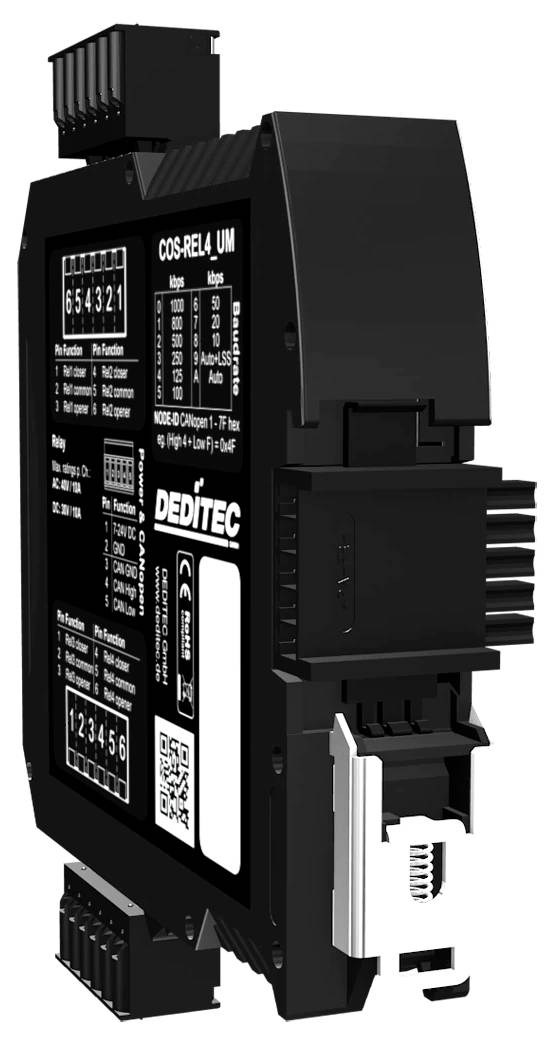

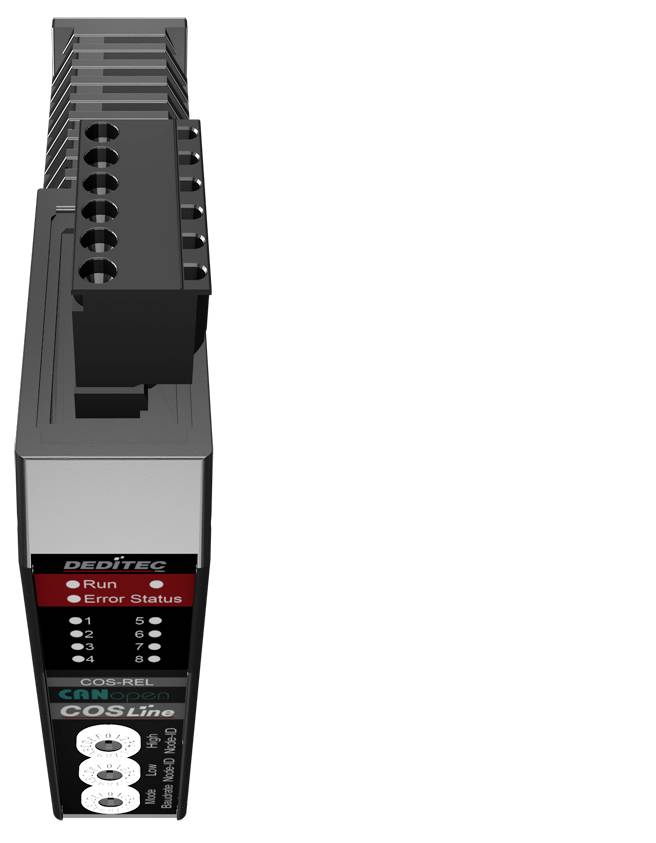

Deditec UC-CANOPEN-REL4_12A UC-CANOPEN-REL4_12A Module E/S CANopen Nombre d'entrées: 0 x Nbr. de sorties: 4 x Nombre I/O
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 231.22 / pièce(s))
CHF 231.22
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Module de commande CANopen Digital DO Relais Sortie * 4 Relais de commutation (contact changeur)
- Profilés CANopen conformes aux spécifications CiA® CiA 301, CiA 305 et CiA 401
- CAN 2.0A OU CAN 2.0B
- Séparé galvaniquement jusqu'à 500 V
- Configurable via un interrupteur de codage
- 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
- 4 sorties relais inverseur (CO)
- Max. TENSION DE COMMUTATION : 48 V C.A. / C.C.
- Max. Capacité de charge : 12A
- Fonction minuterie
- Protection de sortie de timeout
Caractéristiques techniques
- Longueur du boîtier 111 mm
- Montage sur rail DIN (rail support 35 mm x 7,5 mm)
- Protocoles : profils CANopen conformes aux spécifications CiA® CiA 301, CiA 305 et CiA 401
- Type de produit
Module E/S
- Interfaces
CANopen
- Type
UC-CANOPEN-REL4_12A
- Tension de fonctionnement
7 V/DC
24 V/DC
- Température de fonctionnement max.
50 °C
- Température de fonctionnement min.
10 °C
- Alim.
7 à 24 V/DC
- Température de fonctionnement
10 à 50 °C
- Nombre I/O
4
- Nombre d'entrées
0 x
- Nombre de sorties
4 x
- Dim.
(l x H) 22.5 mm x 117 mm
- Consommation électrique max.
130 mA
- Hauteur
117 mm
- Largeur
22.5 mm
- Référence fabricant
UC-CANOPEN-REL4_12A
- Modèle
Module de sortie relais CANopen pour rail DIN
- Sorties
4 relais inverseurs (CO / Changeover)
- Interfaces
Bus CAN / CANopen (séparé galvaniquement par optocoupleur)
Prend en charge des vitesses de construction de 10 kbit/s à 1 Mbit/s ou Autobaud
- Consommation électrique
130 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3796652 Deditec UC-CANOPEN-REL4_12A UC-CANOPEN-REL4_12A Module E/S CANopen Nombre d'entrées: 0 x Nbr. de sorties: 4 x Nombre I/O
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3796652 Deditec UC-CANOPEN-REL4_12A UC-CANOPEN-REL4_12A Module E/S CANopen Nombre d'entrées: 0 x Nbr. de sorties: 4 x Nombre I/O
Description
L'UC‑CANopen‑REL4_12A est un module de commande compact CANopen‑avec quatre‑relais de commutation puissants (8 A / 12 A), Ideal pour des tâches de commutation robustes. La sortie DIGITAL‑DO Relais‑permet un commutation fiable des charges externes, assistée par la séparation galvanique et CANopen‑profil CiA‑401. Les domaines d'application typiques sont la commutation des fonctions de la machine ainsi que la commande de consommateurs externes dans les installations d'automatisation.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Conçu pour les applications industrielles dans les armoires électriques et les structures d'automatisation décentralisées
- Tension d'alimentation : +7 V à +24 V c.c.
- Barres à ressort enfichables avec mécanisme de verrouillage
- Montage sur rail DIN 35 mm x 7,5 mm
- Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
- Convient aux environnements industriels intérieurs et d'armoires électriques typiques
- Domaines d'application : construction mécanique, automatisation d'installations, bancs d'essai, construction d'armoires électriques, automatisation de bâtiments et commandes de réseaux industriels
Contenu de la livraison
- Connecteur à 5 broches
- Connecteur 2 x 16 broches
- Outil d'actionnement pour connecteurs WAGO
- Connecteur DIN-Rail
Configuration système requise
- Windows, Linux
