Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO Module E/S CANopen Nombre d'entrées: 2 x Nbr. de sorties: 0 x Nombre I

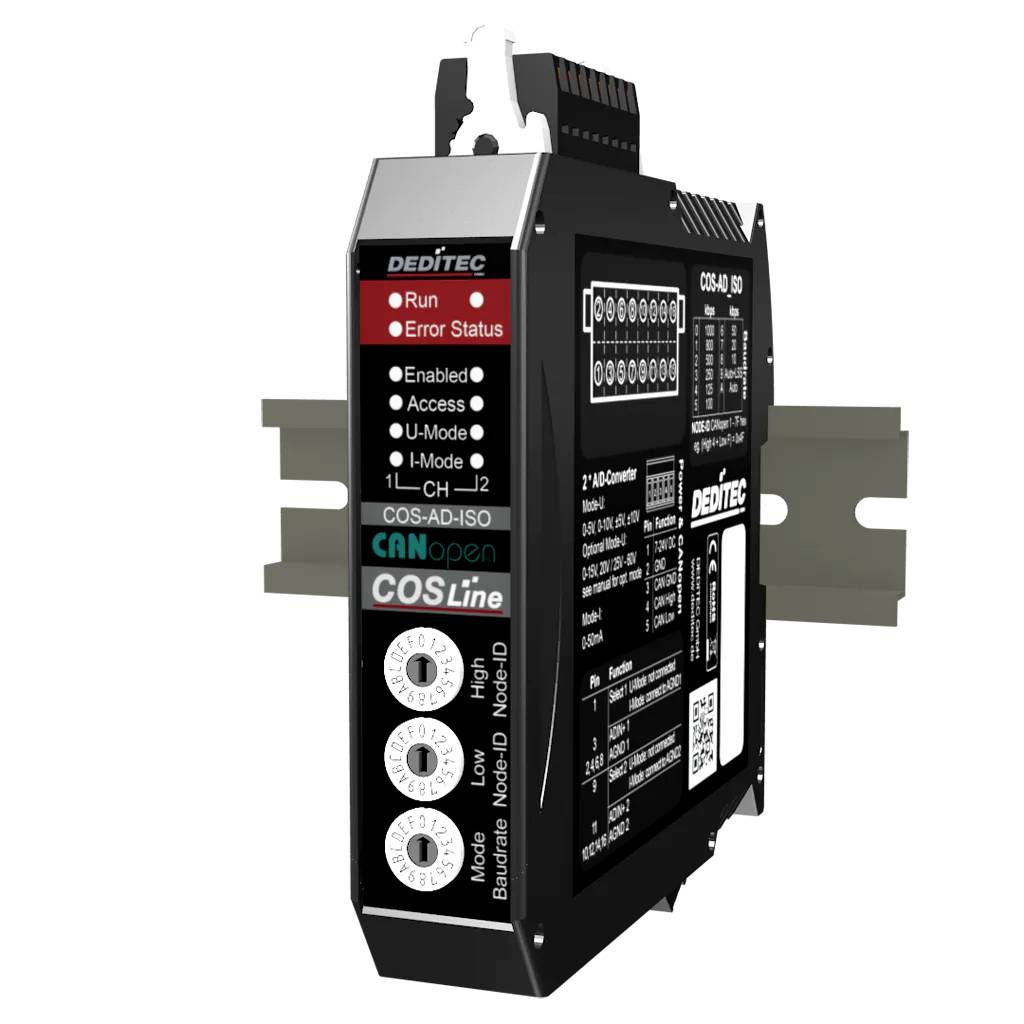

Module industriel DEDITEC noir avec des LED d'état, des étiquettes et des supports de connecteur latéraux, présenté sur un fond blanc.

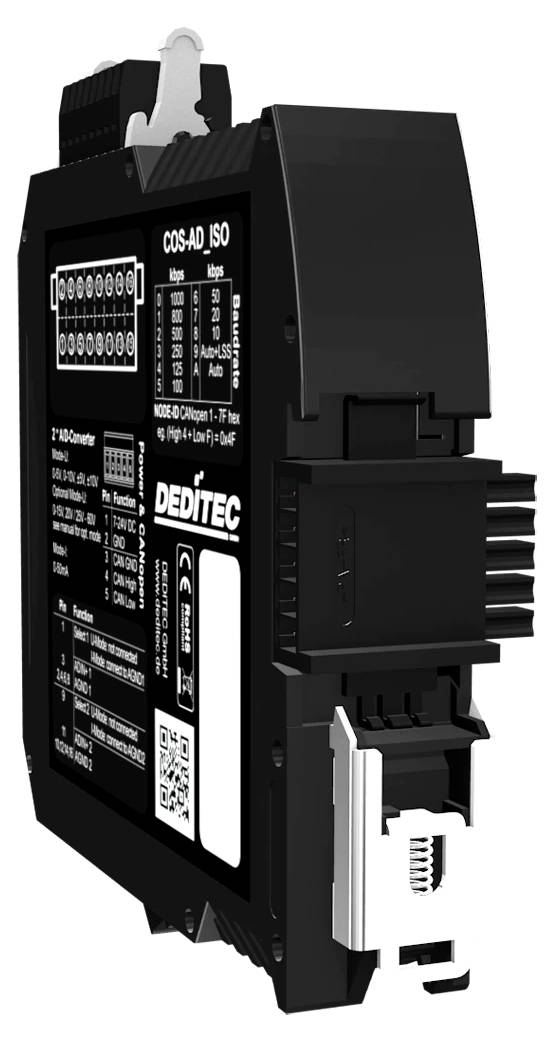

Module d'automation DIN-rail industriel noir marqué « DEDITEC » avec ports connecteur et marquages de bornes, montré en vue de côté sur fond blanc

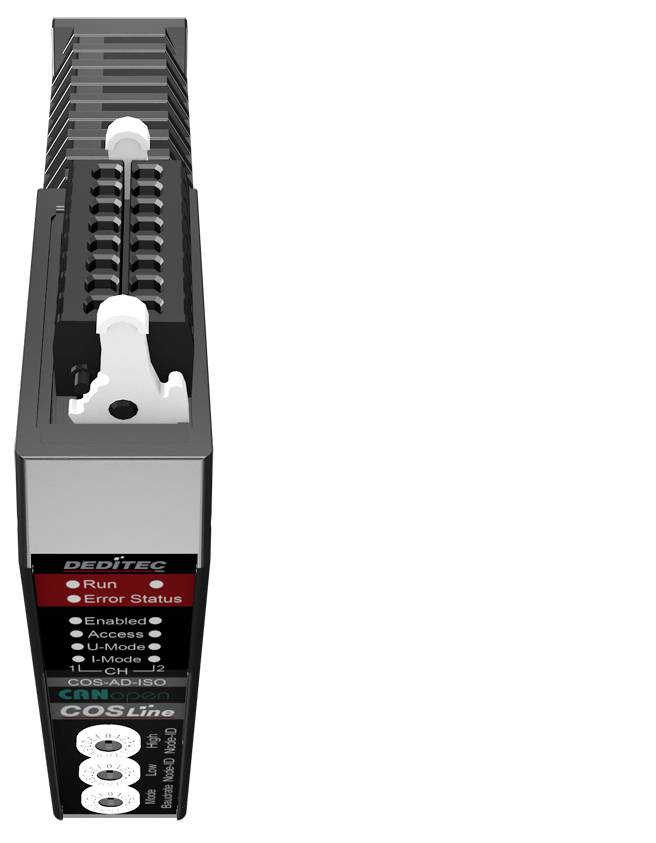

Module enfichable industriel avec boîtier noir et voyants de statut à l'avant, étiqueté DEDITEC et CANopen, présenté à la verticale sur fond blanc.
1/3
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 5 novembre
Nombre
Total (CHF 734.95 / pièce(s))
CHF 734.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

CANopen AD Capturer les valeurs de mesure séparément galvaniquement * 2 canaux A/D - résolution 16 bits

  • Profilés CANopen conformes aux spécifications CiA® CiA 301, CiA 305 et CiA 401
  • CAN 2.0A OU CAN 2.0B
  • Séparé galvaniquement jusqu'à 500 V
  • Configurable via un interrupteur de codage
  • 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
  • Réalisation : Single End
  • Résolution 16 bits de chaque canal
  • PLAGES DE TENSION: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V
  • Plage de courant : 0-20 mA, 4-20 mA, 0-24 mA
  • Séparation galvanique canal à canal : max. 1 kV c.a.
  • Séparation galvanique pour l'alimentation en tension : max. 500 V
  • Taux de conversion convertisseur A/D : 4 µs

Caractéristiques techniques

  • Montage sur rail DIN (rail support 35 mm x 7,5 mm)
Type de produit

Module E/S

Interfaces

CANopen

Type

UC-CANOPEN-AD2-16ISO

Tension de fonctionnement

7 V/DC

24 V/DC

Température de fonctionnement max.

50 °C

Température de fonctionnement min.

10 °C

Alim.

7 à 24 V/DC

Température de fonctionnement

10 à 50 °C

Nombre I/O

2

Nombre d'entrées

2 x

Nombre de sorties

0 x

Dim.

(l x H) 22.5 mm x 120 mm

Consommation électrique max.

130 mA

Hauteur

120 mm

Largeur

22.5 mm

Référence fabricant

UC-CANOPEN-AD2-16ISO

Modèle

Module d'entrée analogique pour montage sur rail DIN avec séparation galvanique

Entrées

2 entrées analogiques (tension/courant)

Interfaces

Bus CAN (galvanisé séparé par optocoupleur)
Connecteur de bus In-Rail

Consommation électrique

130 mA

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3796643 Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO Module E/S CANopen Nombre d'entrées: 2 x Nbr. de sorties: 0 x Nombre I

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3796643 Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO Module E/S CANopen Nombre d'entrées: 2 x Nbr. de sorties: 0 x Nombre I

Description

Le module UC‑CANopen‑AD2‑16ISO enregistre‑des valeurs de mesure précises sur deux canaux de 16‑bits‑et peut les détecter séparément de manière galvanique et sûre grâce à une séparation galvanique. L'intégration dans les réseaux CANopen‑selon la norme CiA‑permet une intégration fiable dans les systèmes industriels. Les domaines d'application typiques sont la détection de signaux de capteurs analogiques ainsi que la surveillance des valeurs de processus dans les installations d'automatisation.

Ce texte a été traduit par une machine.

Modèle

  • Conçu pour les applications industrielles dans les armoires électriques et les structures d'automatisation décentralisées
  • Tension d'alimentation : +7 V à +24 V c.c.
  • Barres à ressort enfichables avec mécanisme de verrouillage
  • Montage sur rail DIN 35 mm x 7,5 mm
  • Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
  • Convient aux environnements industriels intérieurs et d'armoires électriques typiques
  • Domaines d'application : construction mécanique, automatisation d'installations, bancs d'essai, construction d'armoires électriques, automatisation de bâtiments et commandes de réseaux industriels

Contenu de la livraison

  • Connecteur à 5 broches
  • Connecteur 2 x 16 broches
  • Outil d'actionnement pour connecteurs WAGO
  • Connecteur DIN-Rail

Configuration système requise

  • Windows, Linux
