Deditec UC-CANOPEN-AD16-16I UC-CANOPEN-AD16-16I Module d'entrée CANopen Nombre d'entrées: 16 x Nbr. de sorties: 0 x Nomb

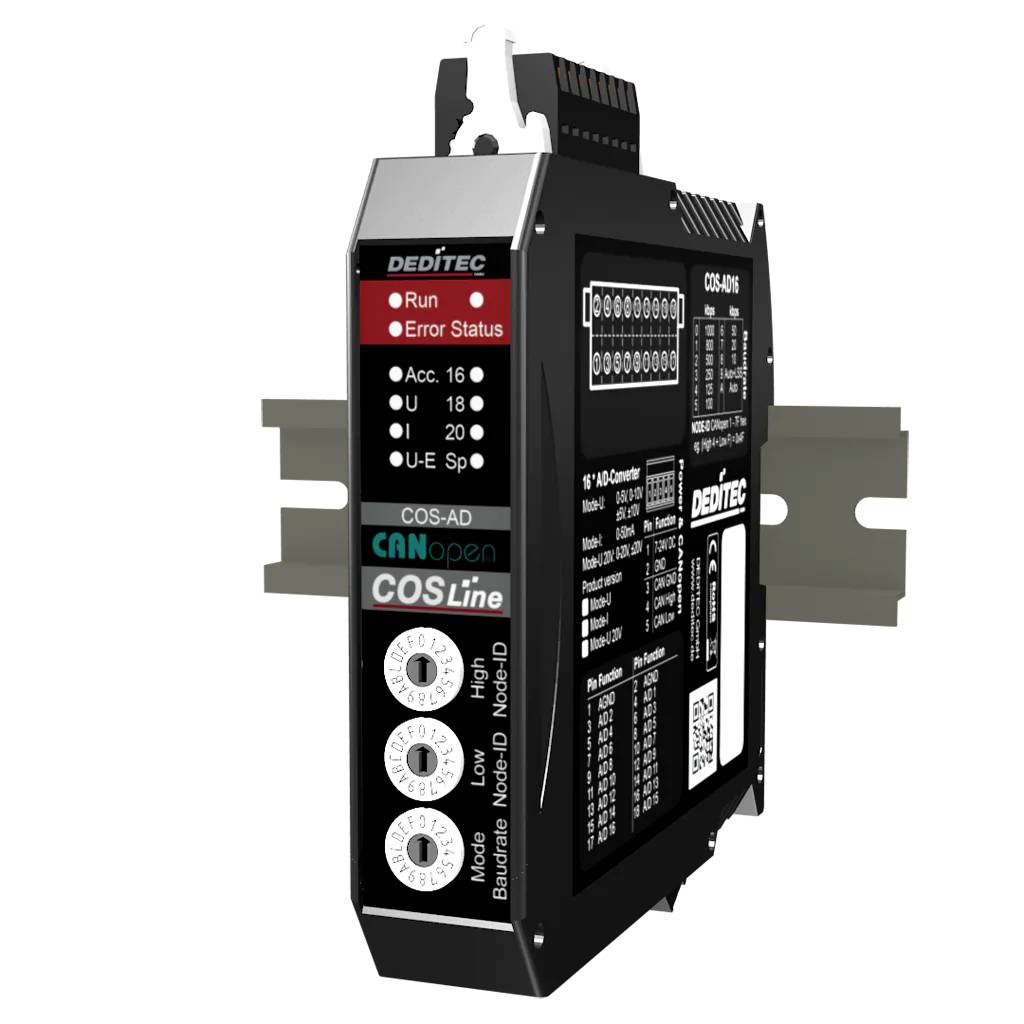

Module DIN-rail DEDITEC noir avec voyants de statut et trois cadrans rotatifs, étiqueté COS-AD CANopen/COSLine, présenté dans une vue de produit en angle.

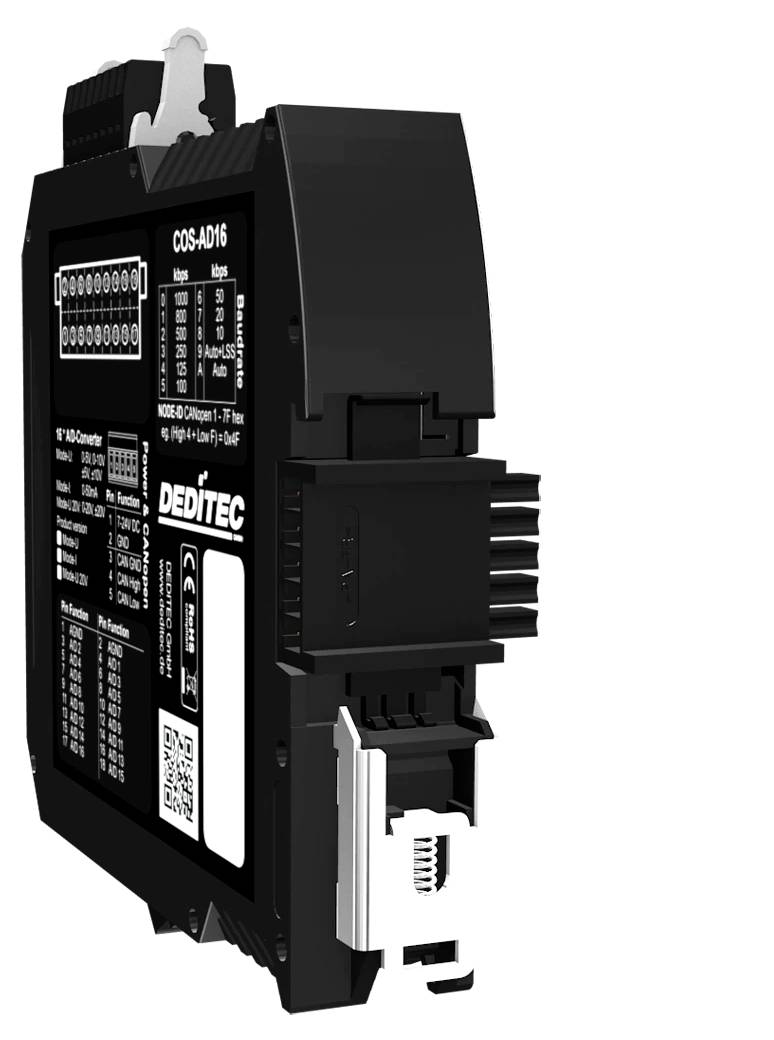

Module électronique noir pour rail DIN avec panneau avant étiqueté, connecteurs de bornes et un clip de verrouillage argenté, présenté sur fond blanc.

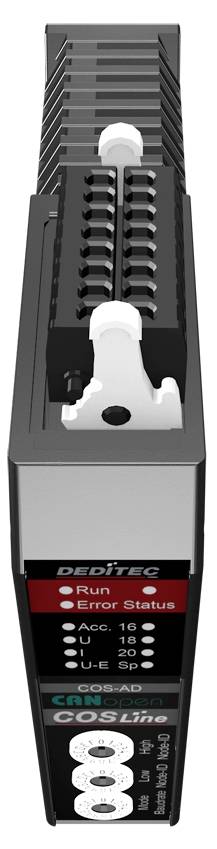

Gros plan d'un module industriel DEdiTEC COSline avec des voyants d'état, étiquetés Run, Error, Acc, U et I sur le panneau avant.
1/3
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le lun. 9 novembre
Nombre
Total (CHF 554.95 / pièce(s))
CHF 554.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

CANopen AD Lecture des signaux de courant * 16 entrées A/D – lecture / détection des signaux de courant

  • Profilés CANopen conformes aux spécifications CiA® CiA 301, CiA 305 et CiA 401
  • CAN 2.0A OU CAN 2.0B
  • Séparé galvaniquement jusqu'à 500 V
  • Configurable via un interrupteur de codage
  • 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
  • Réalisation : Single End
  • Résolution 16 bits de chaque canal
  • Séparation galvanique pour l'alimentation en tension : max. 500 V
  • Taux de conversion convertisseur A/D : 4 µs

Caractéristiques techniques

  • Montage sur rail DIN (rail support 35 mm x 7,5 mm)
Type de produit

Module d'entrée

Interfaces

CANopen

Type

UC-CANOPEN-AD16-16I

Tension de fonctionnement

7 V/DC

24 V/DC

Température de fonctionnement max.

50 °C

Température de fonctionnement min.

10 °C

Alim.

7 à 24 V/DC

Température de fonctionnement

10 à 50 °C

Nombre I/O

16

Nombre d'entrées

16 x

Nombre de sorties

0 x

Dim.

(l x H) 22.5 mm x 117 mm

Consommation électrique max.

130 mA

Hauteur

117 mm

Largeur

22.5 mm

Référence fabricant

UC-CANOPEN-AD16-16I

Modèle

Module E/S analogique

Entrées

16 entrées analogiques

Interfaces

Interface CAN, débit de construction de 10 kbit/s à 1 Mbit/s ou Autobaud
ID de nœud configurable via un interrupteur de codage ou LSS

Consommation électrique

130 mA

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3796645 Deditec UC-CANOPEN-AD16-16I UC-CANOPEN-AD16-16I Module d'entrée CANopen Nombre d'entrées: 16 x Nbr. de sorties: 0 x Nomb

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3796645 Deditec UC-CANOPEN-AD16-16I UC-CANOPEN-AD16-16I Module d'entrée CANopen Nombre d'entrées: 16 x Nbr. de sorties: 0 x Nomb

Description

Le module CANopen AD permet une lecture précise des signaux de courant via des convertisseurs A/D‑haute résolution et offre un traitement sûr du signal dans les applications industrielles grâce à la séparation galvanique. Il prend en charge CiA‑Profile, peut être configuré de manière flexible et fonctionne de manière fiable en association avec plusieurs modules CANopen‑. Les cas d'utilisation typiques sont la lecture des tensions des capteurs ainsi que la surveillance des grandeurs de mesure analogiques dans les installations d'automatisation.

Ce texte a été traduit par une machine.

Modèle

  • Conçu pour les applications industrielles dans les armoires électriques et les structures d'automatisation décentralisées
  • Tension d'alimentation : +7 V à +24 V c.c.
  • Barres à ressort enfichables avec mécanisme de verrouillage
  • Montage sur rail DIN 35 mm x 7,5 mm
  • Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
  • Convient aux environnements industriels intérieurs et d'armoires électriques typiques
  • Domaines d'application : construction mécanique, automatisation d'installations, bancs d'essai, construction d'armoires électriques, automatisation de bâtiments et commandes de réseaux industriels

Contenu de la livraison

  • Connecteur à 5 broches
  • Connecteur 2 x 16 broches
  • Outil d'actionnement pour connecteurs WAGO
  • Connecteur DIN-Rail

Configuration système requise

  • Windows, Linux
