Deditec UC-CANOPEN-AD16-16 UC-CANOPEN-AD16-16 Module d'entrée CANopen Nombre d'entrées: 16 x Nbr. de sorties: 0 x Nombre

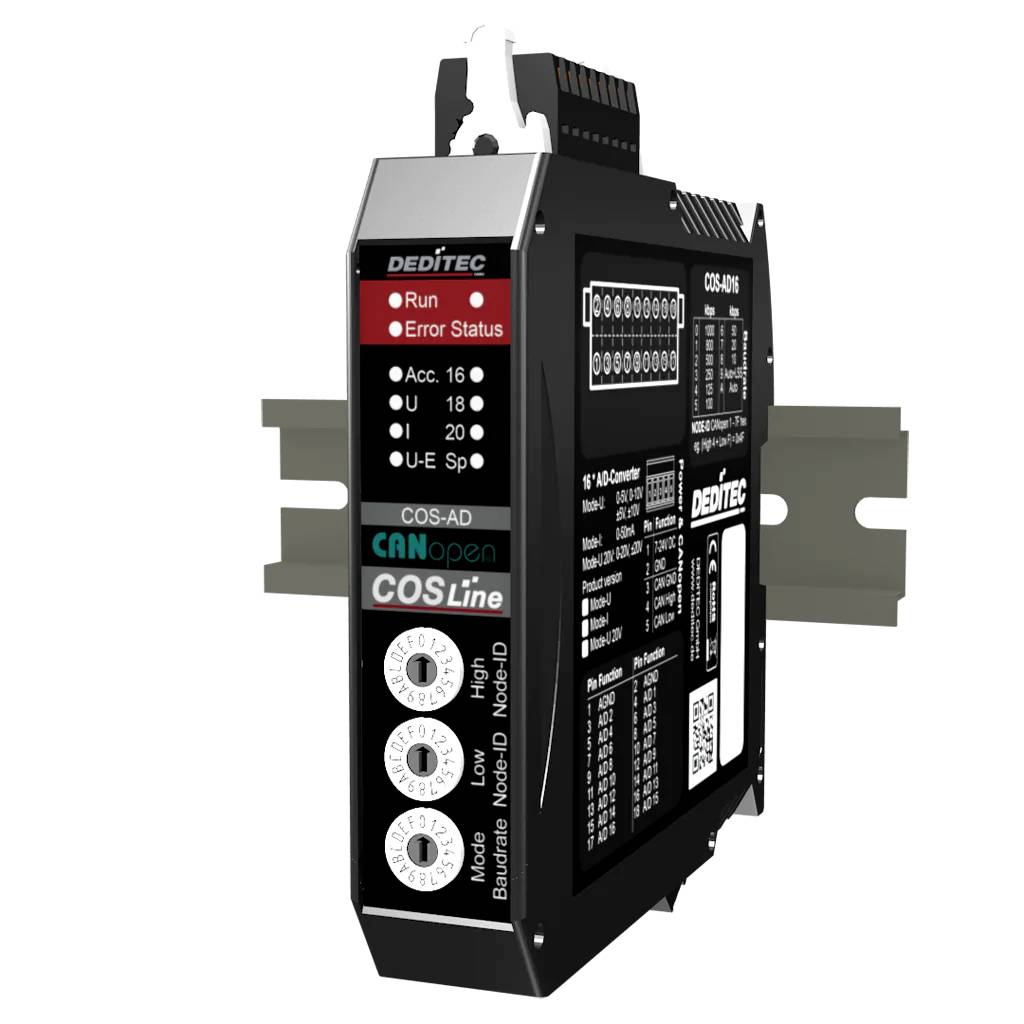

Module de contrôle DIN DEDITEC noir avec des LED de statut, des boutons étiquetés et des connexions à bornes sur un fond blanc.

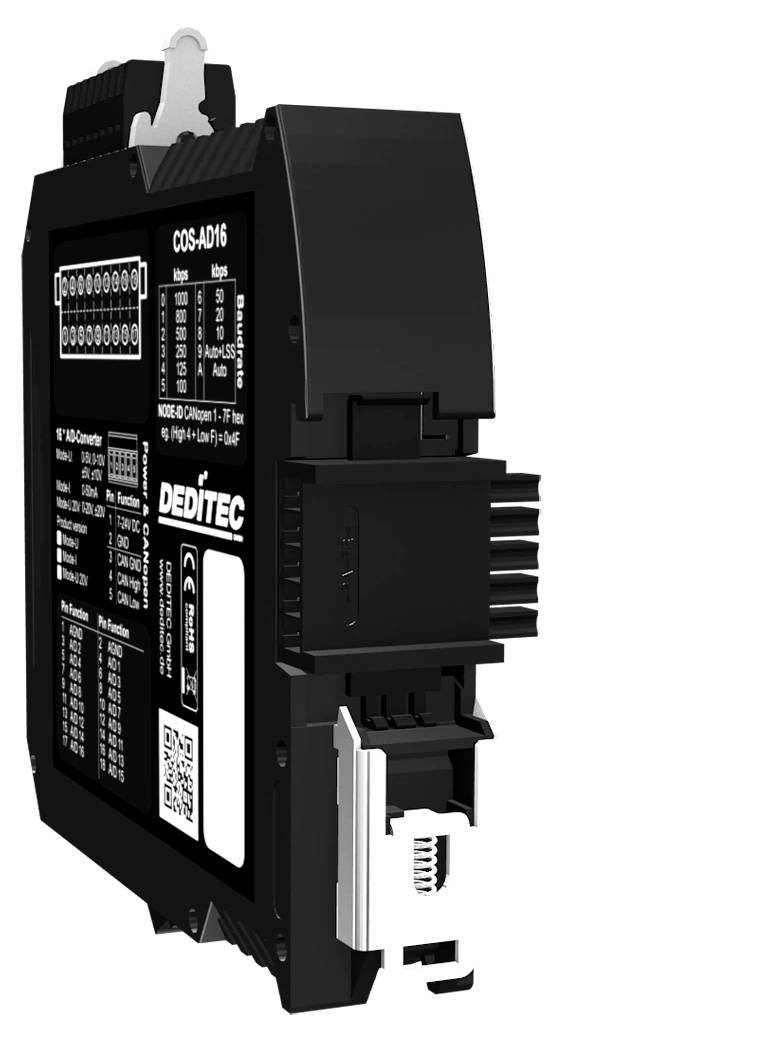

Module de contrôle DIN industriel noir avec panneau avant étiqueté et connecteur multi-broches, présenté dans une vue de produit en angle.

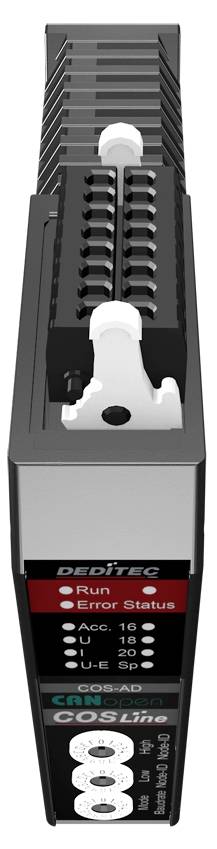

Vue de face d'un module COSLine Deditec avec des étiquettes indicatrices, des LED d'état et un assemblage de commutateur ou connecteur vertical sur le panneau avant.
1/3
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 5 novembre
Nombre
Total (CHF 539.95 / pièce(s))
CHF 539.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

CANopen AD Lecture des tensions * 16 entrées A/D – Lecture / détection des tensions

  • Profilés CANopen conformes aux spécifications CiA® CiA 301, CiA 305 et CiA 401
  • CAN 2.0A OU CAN 2.0B
  • Séparé galvaniquement jusqu'à 500 V
  • Configurable via un interrupteur de codage
  • 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
  • Réalisation : Single End
  • Résolution 16 bits de chaque canal
  • GAMMES DE TENSION : 0-5 V, 0-10 V, ±5 V, ±10 V
  • Séparation galvanique pour l'alimentation en tension : max. 500 V
  • Taux de conversion convertisseur A/D : 4 µs

Caractéristiques techniques

  • Montage sur rail DIN (rail support 35 mm x 7,5 mm)
  • ID de nœud : configurable via le commutateur de codage ou LSS
Type de produit

Module d'entrée

Interfaces

CANopen

Type

UC-CANOPEN-AD16-16

Tension de fonctionnement

7 V/DC

24 V/DC

Température de fonctionnement max.

50 °C

Température de fonctionnement min.

10 °C

Alim.

7 à 24 V/DC

Température de fonctionnement

10 à 50 °C

Nombre I/O

16

Nombre d'entrées

16 x

Nombre de sorties

0 x

Dim.

(l x H) 22.5 mm x 117 mm

Consommation électrique max.

130 mA

Hauteur

117 mm

Largeur

22.5 mm

Référence fabricant

UC-CANOPEN-AD16-16

Modèle

Boîtier de montage en série robuste pour montage sur rails DIN standard

Entrées

16 canaux avec une résolution de 16 bits ou 18 bits au choix

Interfaces

Bus CAN, séparé galvaniquement par optocoupleur

Consommation électrique

130 mA

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3796644 Deditec UC-CANOPEN-AD16-16 UC-CANOPEN-AD16-16 Module d'entrée CANopen Nombre d'entrées: 16 x Nbr. de sorties: 0 x Nombre

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3796644 Deditec UC-CANOPEN-AD16-16 UC-CANOPEN-AD16-16 Module d'entrée CANopen Nombre d'entrées: 16 x Nbr. de sorties: 0 x Nombre

Description

Le module CANopen AD permet une lecture précise des tensions via des convertisseurs A/D‑haute résolution et offre un traitement sûr du signal dans les applications industrielles grâce à la séparation galvanique. Il prend en charge CiA‑Profile, peut être configuré de manière flexible et fonctionne de manière fiable en association avec plusieurs modules CANopen‑. Les cas d'utilisation typiques sont la lecture des tensions des capteurs ainsi que la surveillance des grandeurs de mesure analogiques dans les installations d'automatisation.

Ce texte a été traduit par une machine.

Modèle

  • Conçu pour les applications industrielles dans les armoires électriques et les structures d'automatisation décentralisées
  • Tension d'alimentation : +7 V à +24 V c.c.
  • Barres à ressort enfichables avec mécanisme de verrouillage
  • Montage sur rail DIN 35 mm x 7,5 mm
  • Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
  • Convient aux environnements industriels intérieurs et d'armoires électriques typiques
  • Domaines d'application : construction mécanique, automatisation d'installations, bancs d'essai, construction d'armoires électriques, automatisation de bâtiments et commandes de réseaux industriels

Contenu de la livraison

  • Connecteur à 5 broches
  • Connecteur 2 x 16 broches
  • Outil d'actionnement pour connecteurs WAGO
  • Connecteur DIN-Rail

Configuration système requise

  • Windows, Linux
