Deditec UC-CAN-U-O8-R8_3A UC-CAN-U-O8-R8_3A Module E/S Bus CAN, USB Nombre d'entrées: 8 x Nbr. de sorties: 8 x Nombre I/

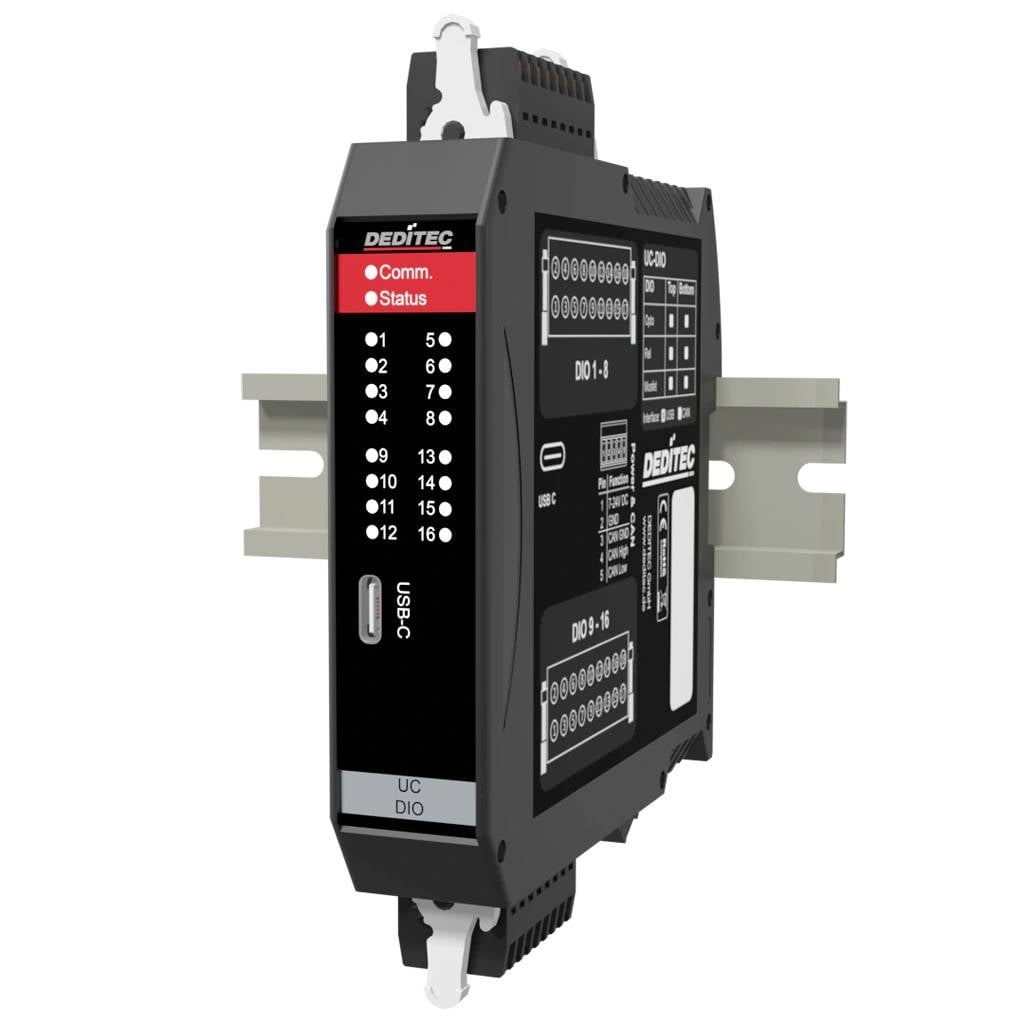

Module d'E/S DIN-rail DEDITEC noir avec LED de statut, canaux numérotés et port USB-C, montré installé sur un rail.

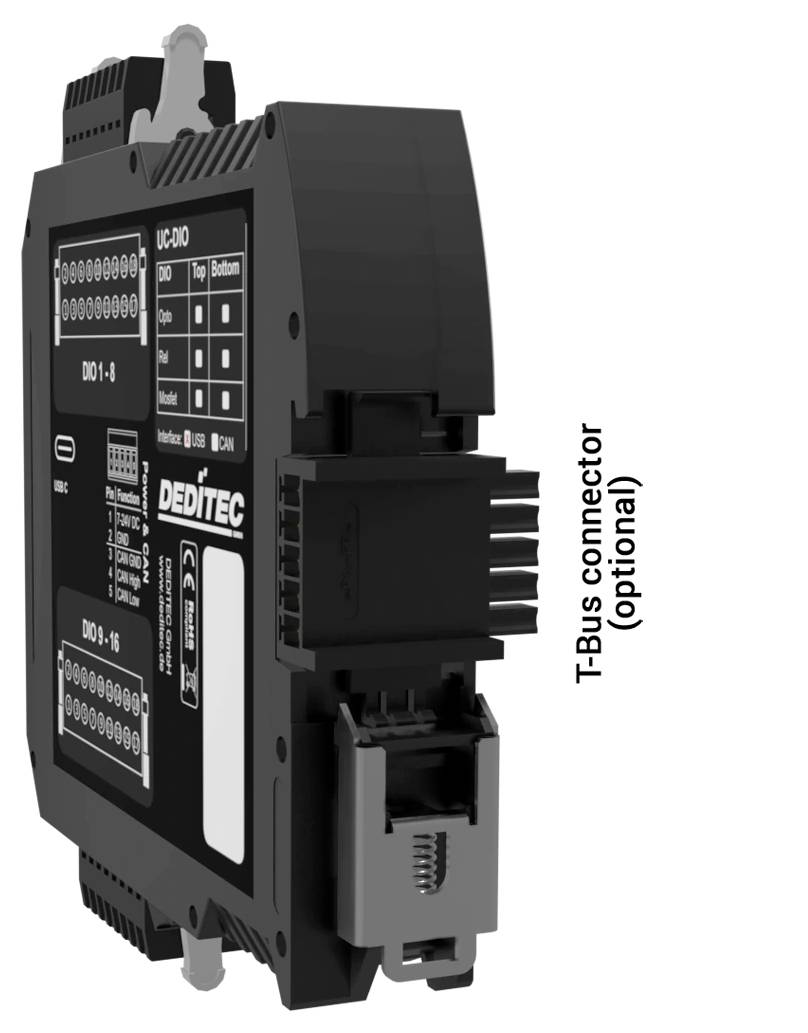

Module d'E/S DENTEC industriel noir présenté en 3D, avec le connecteur « I-Bus » optionnel étiqueté sur le côté.
1/2
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 5 novembre
Nombre
Total (CHF 383.95 / pièce(s))
CHF 383.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Module CAN avec 8 DiO EA - module EA DiO can - 8 entrées optocoupleurs et 8 sorties numériques (3 A) - avec interface de configuration USB

  • Interface USB 2.0 jusqu'à 480 Mbit/s.
  • Mise en service rapide grâce à l'intégration plug-and-play
  • Commande : API pour Windows et Linux (bibliothèque de pilotes DELIB), Command Line Interface
  • Interface CAN selon ISO 11898
  • Protocole CAN ouvert (RAW CAN)
  • Mode d'envoi / réception automatique
  • Séparé galvaniquement jusqu'à 500 V
  • Type: Contact NO
  • Max. TENSION DE COMMUTATION : 48 V C.A. / C.C.
  • Max. COURANT DE COMMUTATION : 3 A C.A. / C.C.
  • Max. COURANT DE TRANSPORT 3 A C.A. / C.C.
  • Puissance max. : 90 W
  • Fonction de protection contre le délai d'attente (configurable par logiciel)
  • LED d'état pour chaque sortie
  • Type: Optocoupleur AC / DC
  • Niveau du signal : ±5 V à ±15 V ou ±15 V à ±30 V.
  • Compteur 16 bits par canal (jusqu'à 100 Hz)
  • Détecte le passage du bas au haut et du haut au bas niveau (flip-flop)
  • LED d'état pour chaque canal

Caractéristiques techniques

  • Type de raccordement : baguettes à ressort enfichables (WAGO / Phoenix Contact) avec mécanisme de verrouillage, 100% résistant aux polarités
  • Interface CAN : connecteur D-Sub 9 broches, débit de 10 kbit/s à 1 Mbit/s, protocole CAN ouvert et mode Auto-TX/RX, contrôle d'événements configurable via l'outil ICT
Type de produit

Module E/S

Interfaces

Bus CAN

USB

Type

UC-CAN-U-O8-R8_3A

Tension de fonctionnement

7 V/DC

24 V/DC

Température de fonctionnement max.

50 °C

Température de fonctionnement min.

10 °C

Alim.

7 – 24 V C.C.

Température de fonctionnement

10 à 50 °C

Nombre I/O

16

Nombre d'entrées

8 x

Nombre de sorties

8 x

Dim.

(l x H) 22.5 mm x 120 mm

Consommation électrique max.

130 mA

Hauteur

120 mm

Largeur

22.5 mm

Référence fabricant

UC-CAN-U-O8-R8_3A

Modèle

Module compact pour montage sur rail support / rail DIN (35 x 7,5 mm)

Sorties

8 sorties relais (3 A), max. 30 V c.a. / c.c.

Entrées

8 entrées optocoupleurs (séparées galvaniquement)

Interfaces

Bus CAN (CAN 2.0A / 2.0B, séparé galvaniquement jusqu'à 500 V)
USB-C (USB 2.0 / 1.1 pour la configuration et la configuration)

Consommation électrique

80 mA

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3796611 Deditec UC-CAN-U-O8-R8_3A UC-CAN-U-O8-R8_3A Module E/S Bus CAN, USB Nombre d'entrées: 8 x Nbr. de sorties: 8 x Nombre I/

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3796611 Deditec UC-CAN-U-O8-R8_3A UC-CAN-U-O8-R8_3A Module E/S Bus CAN, USB Nombre d'entrées: 8 x Nbr. de sorties: 8 x Nombre I/

Description

L'UC-CAN-U-O8-R8_3A est un module CAN EA DiO moderne avec 8 optocoupleurs‑entrées et 8 sorties numériques (3 A). Ideal convient à la détection de signaux de capteurs et à la commutation d'actionneurs dans des applications industrielles. Les domaines d'application typiques sont les bancs d'essai pour le traitement sécurisé du signal et‑ les systèmes d'automatisation dans lesquels les entrées et sorties numériques doivent être contrôlées de manière fiable via CAN.

Ce texte a été traduit par une machine.

Modèle

  • Fonctionnalité M2M
  • Mode CAN-RX/TX automatique
  • RAW CAN
  • J1939 Protocole
  • Logiciel de configuration et de test gratuit
  • Interface de configuration USB
  • Tension d'alimentation : +7 V à +24 V c.c.
  • Barres à ressort enfichables avec mécanisme de verrouillage
  • Montage sur rail DIN 35 mm x 7,5 mm
  • Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
  • Convient aux environnements industriels intérieurs et d'armoires électriques typiques

Contenu de la livraison

  • Câble USB prise A vers prise C.
  • Connecteur à 5 broches
  • Connecteur 2 x 16 broches
  • Outil d'actionnement pour connecteurs WAGO
  • Connecteur DIN-Rail

Configuration système requise

  • Windows, Linux
