Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 Module de sortie Bus CAN, USB Nombre d'entrées: 0 x Nbr. de sorties: 4 x Nombre

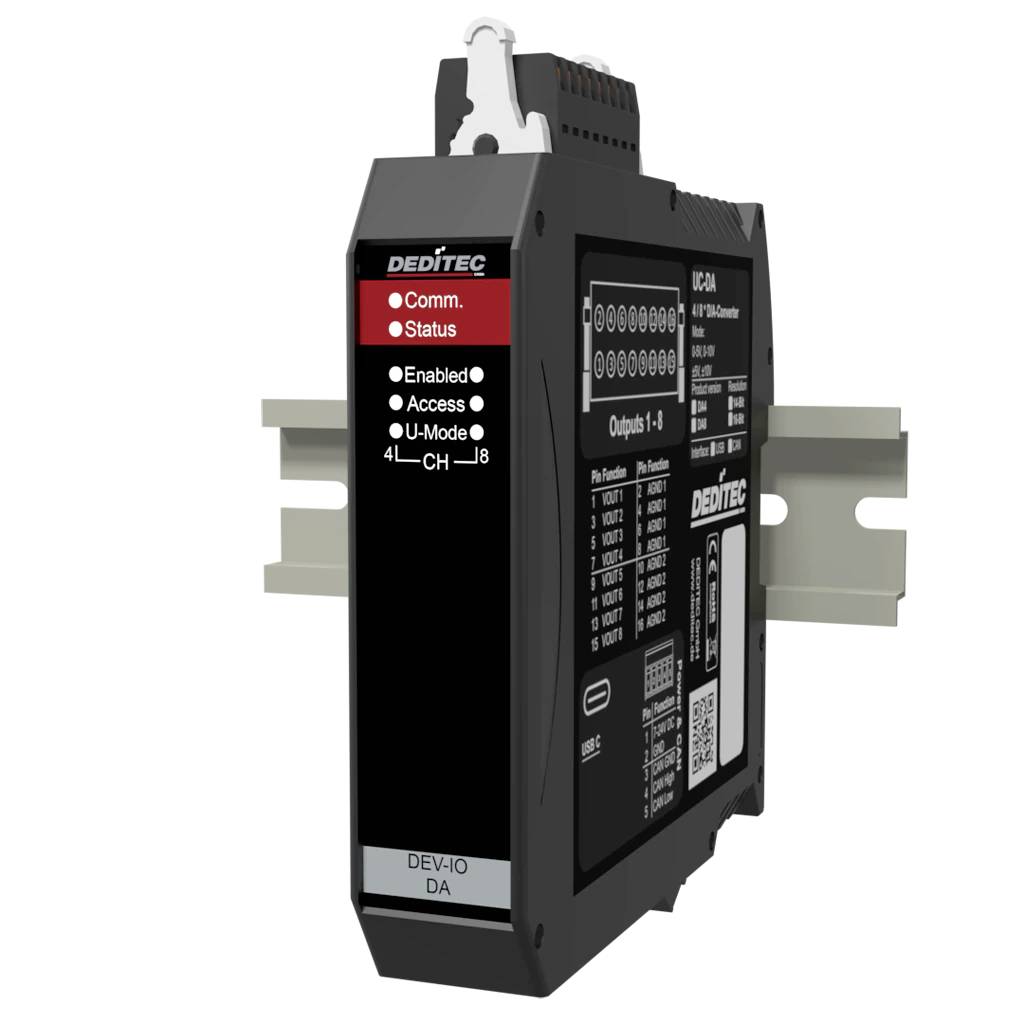

Module d'E/S industriel DIN-rail noir DEDiTEC étiqueté 'DEV-IO DA' avec voyants de statut, marquages de bornes et diagramme de connexion latéral.

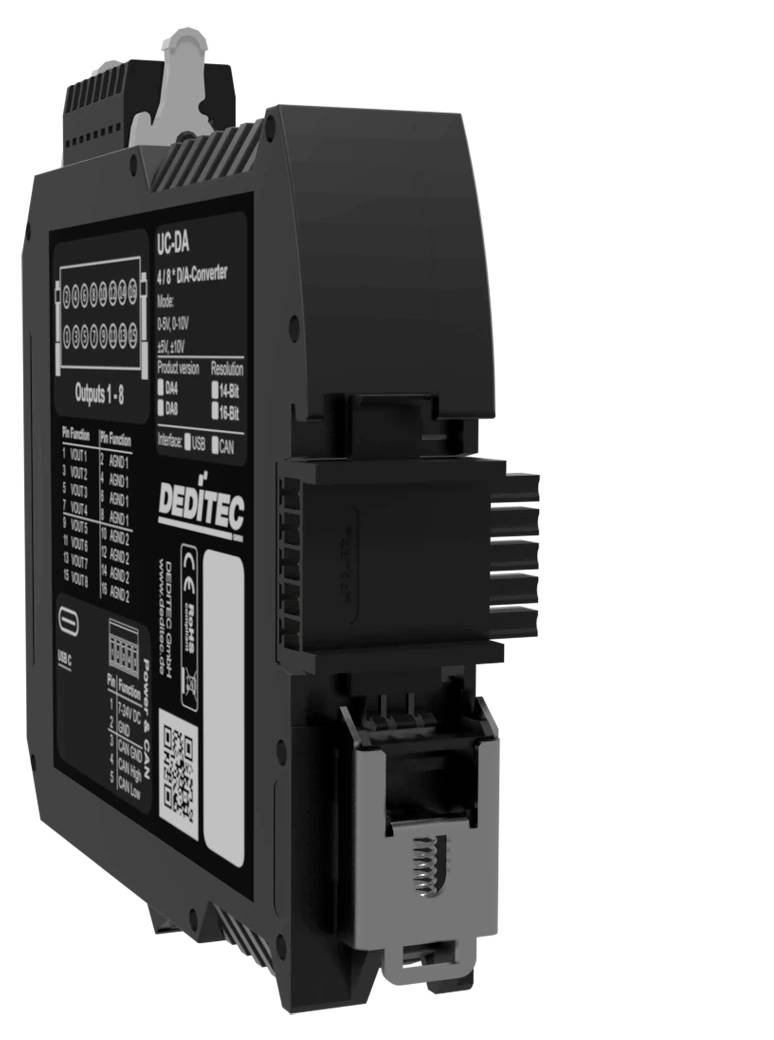

Module de communication DIN-rail industriel noir avec panneau avant étiqueté, connecteur latéral et bloc de bornes, présenté sur un fond blanc.

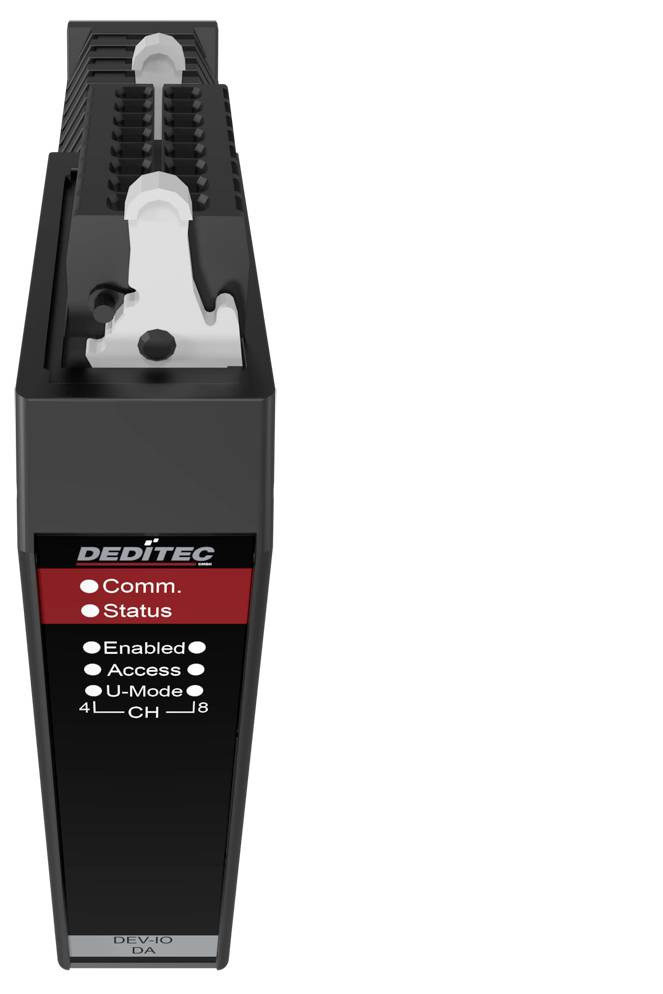

Module industriel noir DEDITEC avec voyants de statut étiquetés Comm., Status, Enabled, Access, U-Mode, et indicateurs de canaux
1/3
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 5 novembre
Nombre
Total (CHF 437.95 / pièce(s))
CHF 437.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Convertisseur analogique CAN 16 bits D/A - convertit 4 canaux - avec interface de configuration USB

  • Interface USB 2.0 jusqu'à 480 Mbit/s.
  • Mise en service rapide grâce à l'intégration plug-and-play
  • Commande : API pour Windows et Linux (bibliothèque de pilotes DELIB), Command Line Interface
  • Interface CAN selon ISO 11898
  • Protocole CAN ouvert (RAW CAN)
  • Mode d'envoi / réception automatique
  • Séparé galvaniquement jusqu'à 500 V
  • Résolution 16 bits de chaque canal
  • GAMMES DE TENSION : 0-5 V, 0-10 V, ±5 V, ±10 V
  • Séparation galvanique pour l'alimentation en tension : max. 500 V c.a.
  • Temps de conversion du convertisseur D/A : 10-12 µs
  • Résistance de charge : plus ou 2 kOhms

Caractéristiques techniques

  • Montage sur rail DIN TS 35 x 7,5 mm
  • Cycles de construction CAN réglables de 10 kbit/s à 1 Mbit/s.
  • Mode Fail Safe intégré (état de sécurité en cas de perte de communication)
  • Protocole CAN ouvert, mode Auto-TX/RX
Type de produit

Module de sortie

Interfaces

Bus CAN

USB

Type

UC-CAN-U-DA4_16

Tension de fonctionnement

24 V/DC

Température de fonctionnement max.

50 °C

Température de fonctionnement min.

10 °C

Alim.

7 V c.c. à 24 V c.c. (via prise de tension ou bus de rail support)

Température de fonctionnement

10 à 50 °C

Nombre I/O

4

Nombre d'entrées

0 x

Nombre de sorties

4 x

Dim.

(l x H) 22.5 mm x 120 mm

Consommation électrique max.

130 mA

Hauteur

120 mm

Largeur

22.5 mm

Référence fabricant

UC-CAN-U-DA4_16

Modèle

Module de rail DIN (rail DIN) avec interface CAN séparée galvaniquement et configuration USB

Sorties

4 sorties analogiques (résolution 16 bits), séparées galvaniquement jusqu'à 1 kV

Interfaces

Bus CAN (pour commande/données)
USB (pour la configuration via l'outil ICT Deditec)

Consommation électrique

130 mA

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3796600 Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 Module de sortie Bus CAN, USB Nombre d'entrées: 0 x Nbr. de sorties: 4 x Nombre

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3796600 Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 Module de sortie Bus CAN, USB Nombre d'entrées: 0 x Nbr. de sorties: 4 x Nombre

Description

L'UC‑CAN‑DA4 est un convertisseur CAN analogique puissant avec 4 canaux D/A‑précis pour la sortie de tensions de signal. Ideal pour l'industrie‑l'automatisation et la distribution flexible des signaux. Les applications typiques sont la simulation de signaux de capteurs dans les bancs d'essai ainsi que la commande d'actionneurs analogiques dans les commandes CAN‑. Robuste, isolé galvaniquement et parfait pour les environnements de mesure et de test exigeants.‑

Ce texte a été traduit par une machine.

Modèle

  • Fonctionnalité M2M
  • Mode CAN-RX/TX automatique
  • RAW CAN
  • J1939 Protocole
  • Logiciel de configuration et de test gratuit
  • Interface de configuration USB
  • Tension d'alimentation : +7 V à +24 V c.c.
  • Barres à ressort enfichables avec mécanisme de verrouillage
  • Montage sur rail DIN 35 mm x 7,5 mm
  • Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
  • Convient aux environnements industriels intérieurs et d'armoires électriques typiques

Contenu de la livraison

  • Câble USB prise A vers prise C.
  • Connecteur à 5 broches
  • Connecteur 2 x 16 broches
  • Outil d'actionnement pour connecteurs WAGO
  • Connecteur DIN-Rail

Configuration système requise

  • Windows, Linux
