Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Convertisseur de niveau Bus CAN, USB Nombre d'entrées: 0 x Nbr. de sorties
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 654.95 / pièce(s))
CHF 654.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

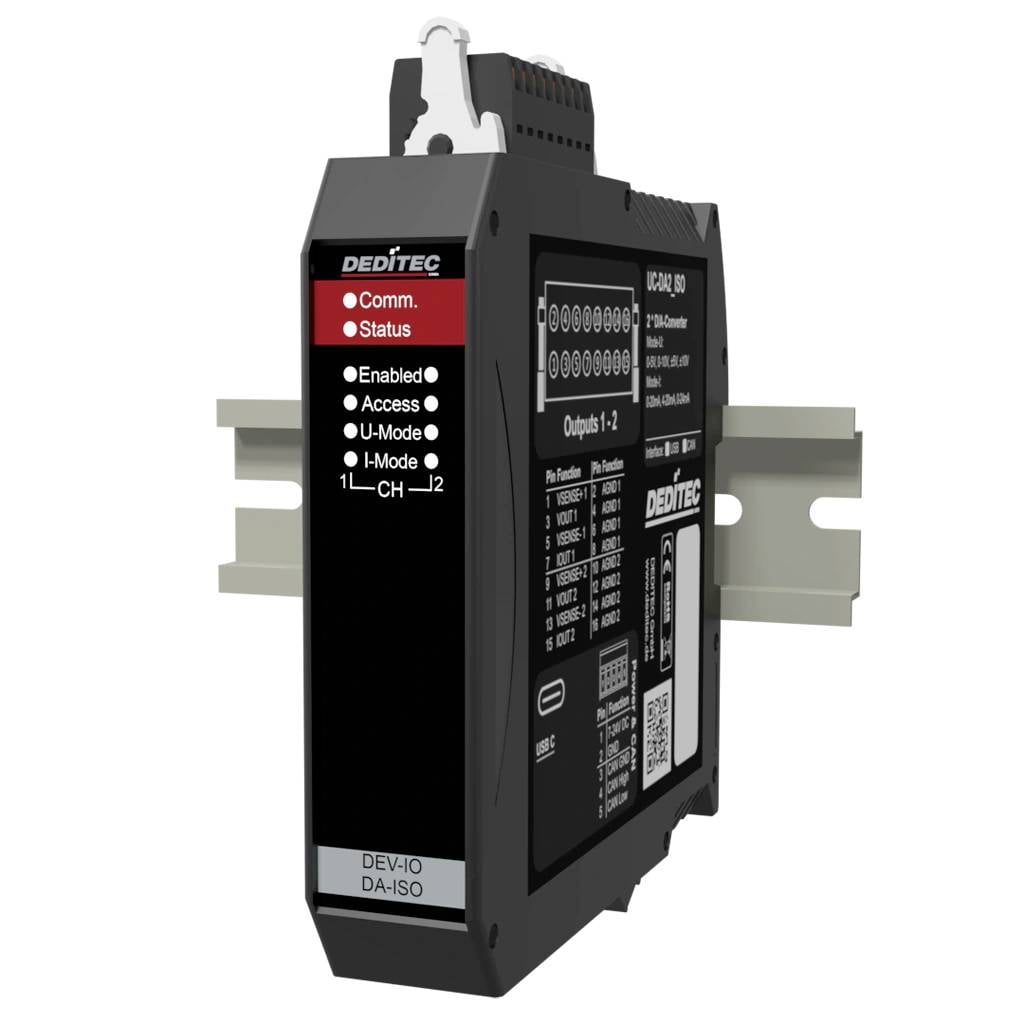

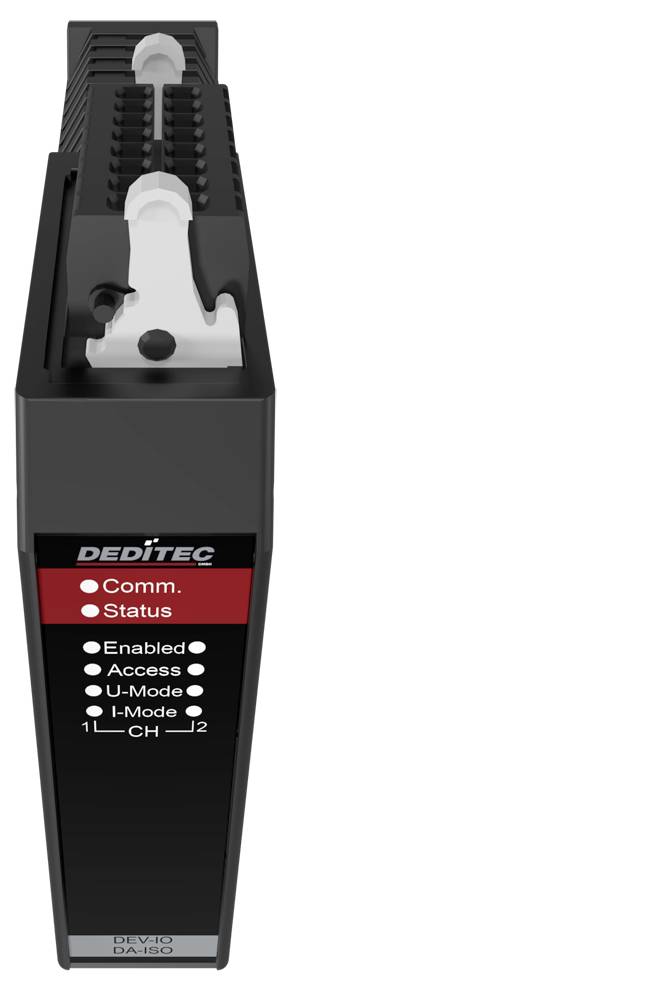

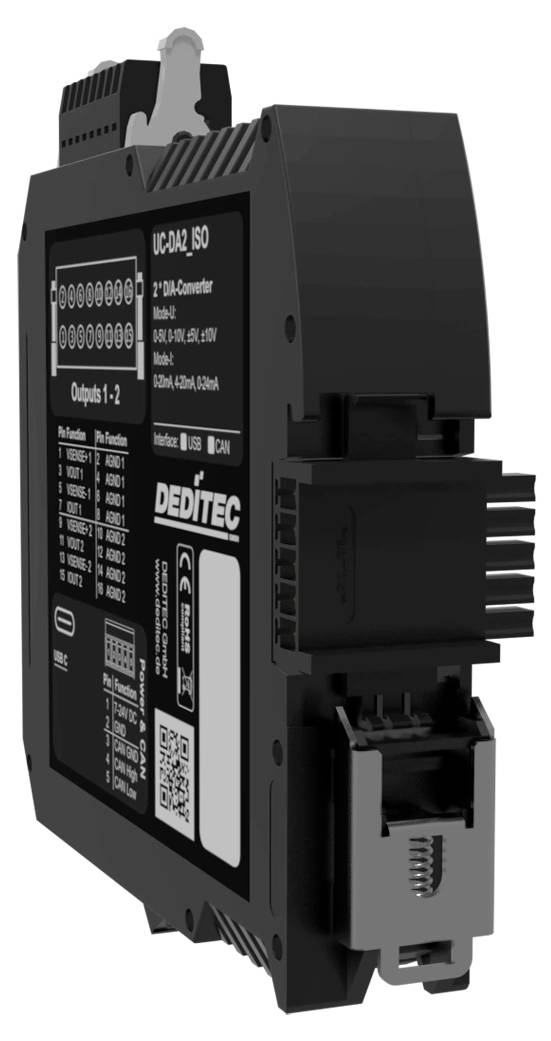

Convertisseur D/A UC-CAN 16 bits - Module bus CAN 2 canaux avec séparation galvanique - avec interface de configuration USB
- Convertisseur CAN D/A pour sortie analogique de valeur de consigne via bus CAN
- 2 canaux D/A avec une résolution de 16 bits chacun
- SORTIES DE TENSION : 0–5 V, 0–10 V / 0..10 V, ±5 V, ±10 V
- Sorties de courant : 0–20 mA, 4–20 mA, 0–24 mA
- Séparation galvanique des canaux D/A entre eux jusqu'à 1000 V c.a. max
- Séparation galvanique pour l'alimentation en tension jusqu'à 500 V c.a. max
- CAN 2.0A / CAN 2.0B avec des débits de 10 kbit/s à 1 Mbit/s.
- Protocole CAN ouvert et mode Auto-TX/RX
- Interface USB-C pour la mise en service et le paramétrage
- Temps de conversion du convertisseur D/A : 10–12 µs
- Tension d'alimentation : +12 V à +24 V c.c.
- Montage sur rail DIN 35 x 7,5 mm
- Deux sorties D/S analogiques pour des signaux de tension et de courant précis via bus CAN
- Résolution 16 bits pour des valeurs de consigne finement graduées
- Plage de sortie pour les signaux industriels et normalisés courants tels que 0–10 V et 4–20 mA
- Précision relative : min. -16 LSB / max. +16 LSB
- Dérivée de température de la valeur finale de l'échelle: ±1 ppm / °C.
- Temps de conversion : 10 à 12 µs pour une sortie D/S rapide dans les applications de contrôle et de régulation
- Interface CAN via connecteur D-Sub à 9 broches
- Prise en charge de CAN 2.0A et CAN 2.0B
- Interface CAN séparée galvaniquement jusqu'à 500 V
- Protocole CAN ouvert pour l'intégration dans les architectures de bus CAN existantes
- Mode Auto-TX/RX pour le traitement automatique des paquets CAN
- Interface USB-C avec interface USB 2.0 / USB 1.1 jusqu'à 480 Mbit/s.
Caractéristiques techniques
- Fixation : rail DIN TS 35 x 7,5 mm
- Connecteur : borne WAGO à 16 broches (protection contre les erreurs de branchement)
- Protocole CAN : protocole CAN ouvert, mode Auto-TX/RX
- Sécurité : mode fail-safe en cas de perte de communication
- Type de produit
Convertisseur de niveau
- Interfaces
Bus CAN
USB
- Type
UC-CAN-U-DA2-16ISO
- Tension de fonctionnement
7 V/DC
24 V/DC
- Température de fonctionnement max.
50 °C
- Température de fonctionnement min.
10 °C
- Alim.
7 V À 24 V C.C.
- Température de fonctionnement
10 à 50 °C
- Nombre I/O
2
- Nombre d'entrées
0 x
- Nombre de sorties
2 x
- Dim.
(l x H) 22.5 mm x 120 mm
- Consommation électrique max.
130 mA
- Hauteur
120 mm
- Largeur
22.5 mm
- Référence fabricant
UC-CAN-U-DA2-16ISO
- Modèle
Module de conversion D/A bus CAN 2 canaux (16 bits) avec interface de configuration USB-C et séparation galvanique
- Sorties
2 x sorties analogiques (séparées galvaniquement, résolution 16 bits)
- Interfaces
Bus CAN (5 pôles) Contact Phoenix)
USB (USB-C pour la configuration)
- Consommation électrique
130 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Convertisseur de niveau Bus CAN, USB Nombre d'entrées: 0 x Nbr. de sorties
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Convertisseur de niveau Bus CAN, USB Nombre d'entrées: 0 x Nbr. de sorties
Description
Le convertisseur D/A UC-CAN 16 bits est un module bus CAN 2 canaux pour la sortie précise de valeurs de consigne analogiques dans les techniques industrielles, d'automatisation, de mesure et de régulation. En tant que convertisseur CAN-D/A, le module convertit la communication CAN en signaux de tension ou de courant analogiques et fournit deux sorties D/A séparées galvaniquement avec une résolution 16 bits. Sont pris en charge 0–5 V, 0–10 V, ±5 V et ±10 V ainsi que 0–20 mA, 4–20 mA et 0–24 mA. Le temps de conversion de 10 à 12 µs permet de réaliser des tâches de commande et de régulation critiques dans le temps, par exemple pour les actionneurs, les vannes, les convertisseurs de fréquence, les bancs d'essai et les systèmes CAN distribués.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- I-mode
- U-mode
- Fonctionnalité M2M
- Mode CAN-RX/TX automatique
- RAW CAN
- J1939 Protocole
- Logiciel de configuration et de test gratuit
- Interface de configuration USB
- Tension d'alimentation : +7 V à +24 V c.c.
- Barres à ressort enfichables avec mécanisme de verrouillage
- Montage sur rail DIN 35 mm x 7,5 mm
- Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
- Convient aux environnements industriels intérieurs et d'armoires électriques typiques
Contenu de la livraison
- Câble USB prise A vers prise C.
- Connecteur à 5 broches
- Connecteur 2 x 16 broches
- Outil d'actionnement pour connecteurs WAGO
- Connecteur DIN-Rail
Configuration système requise
- Windows, Linux
